Hallo zusammen,
hab schon kräftig gegoogelt aber bin leider nicht fündig geworden.
Wie kann ich in meiner Zeichnung Doppelstrichlinien für gebohrte Gewinde einstellen (also 4 gestrichelte (weil verdeckt) linien pro gewinde). Ich habe immer nur eine einfach gestrichelte Linie und werde schier wahnsinnig. Bin Anfänger und benutze Solidworks 2007 Studentenversion.
Danke schon mal für die Hilfe
Hoffe das Problem ist klar geworden!
Gruß
Atzenpower

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 23. Nov. 2007 17:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Atzenpower 10 Unities + Antwort hilfreich




Hi Atzenpower,

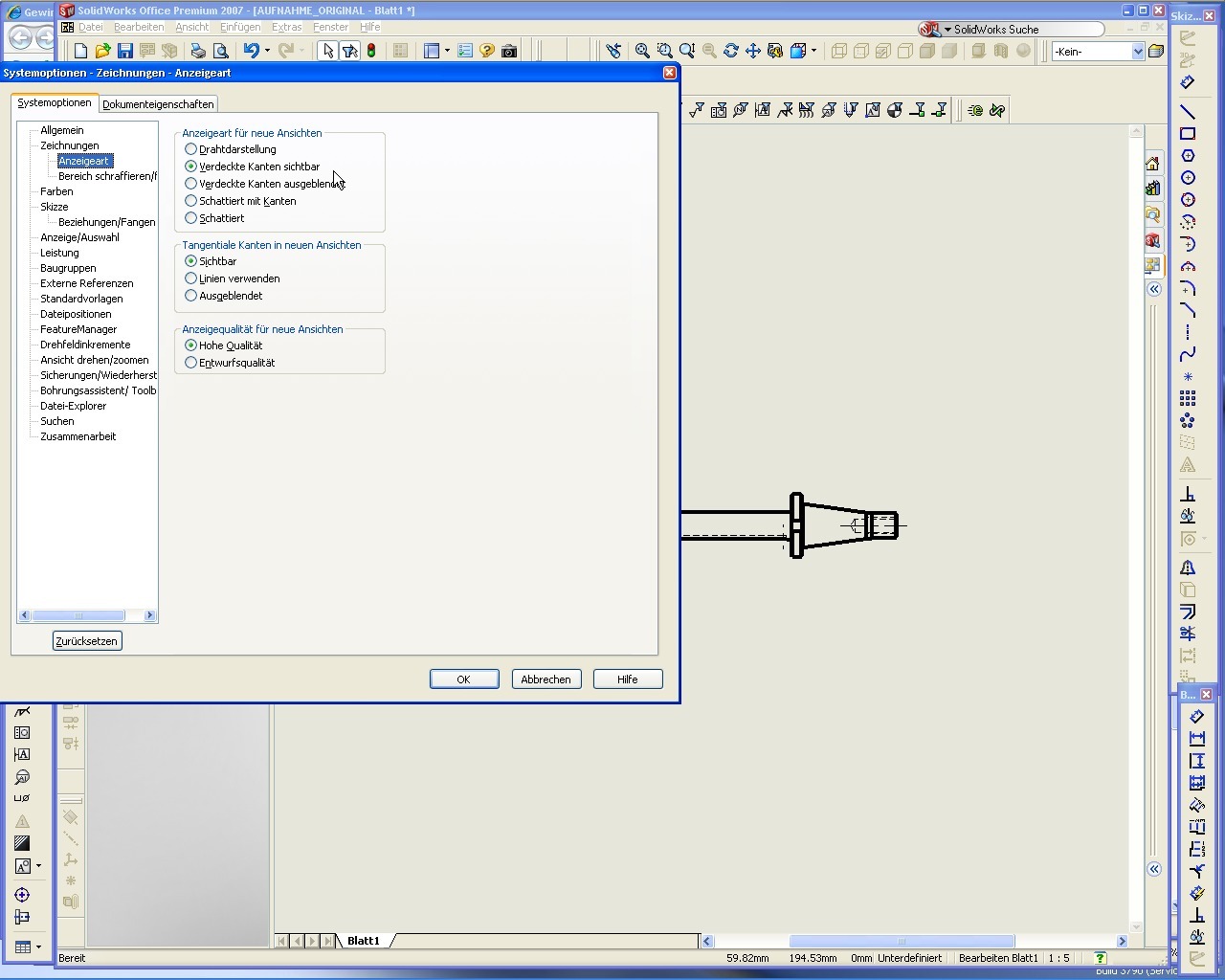

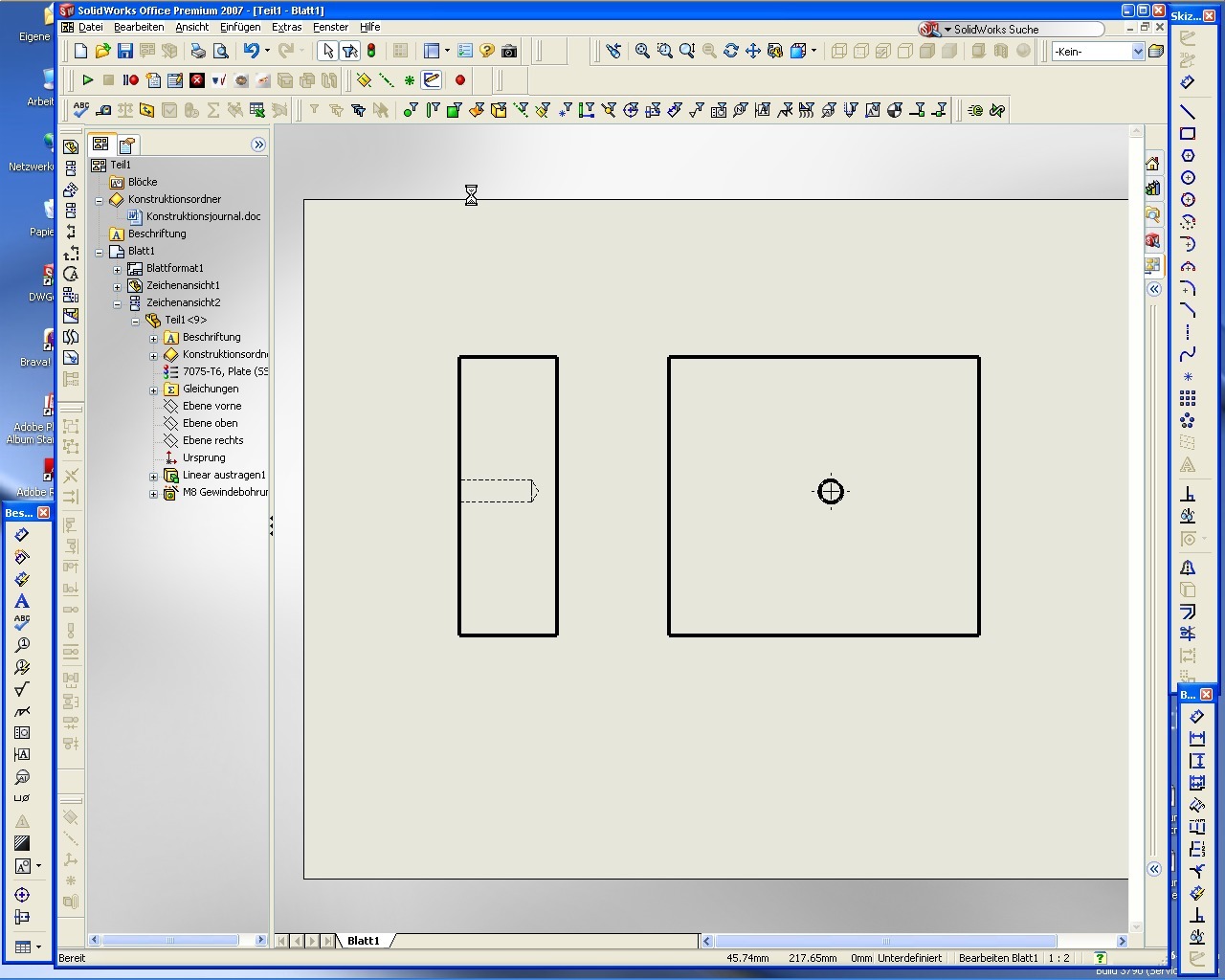

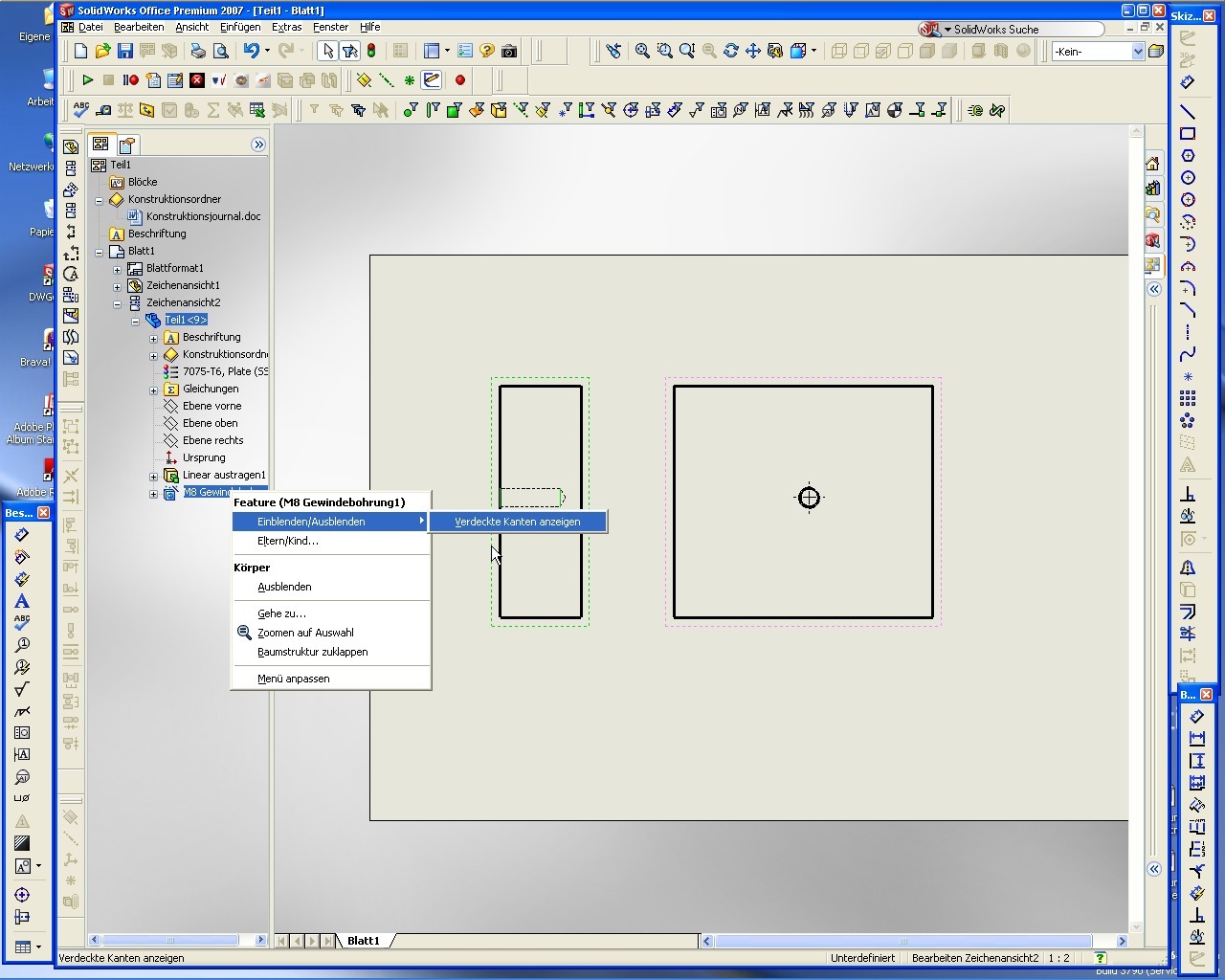

also, den globalen Haken finde ich nicht aber es geht wie in auf den Bildern..

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Atzenpower
Mitglied



Sehen Sie sich das Profil von Atzenpower an!   Senden Sie eine Private Message an Atzenpower  Schreiben Sie einen Gästebucheintrag für Atzenpower

Beiträge: 35
Registriert: 23.11.2007

 erstellt am: 23. Nov. 2007 17:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke für die schnelle Antwort. Ich hab das ganze jetzt probiert. bei einzelteilen geht die vorgehensweise, aber ich habe eine baugruppe, bei der das ganze leider komischerweise nicht klappt?!
Weiß noch jemand Rat?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 23. Nov. 2007 18:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Atzenpower 10 Unities + Antwort hilfreich


Hi Atzenpower,

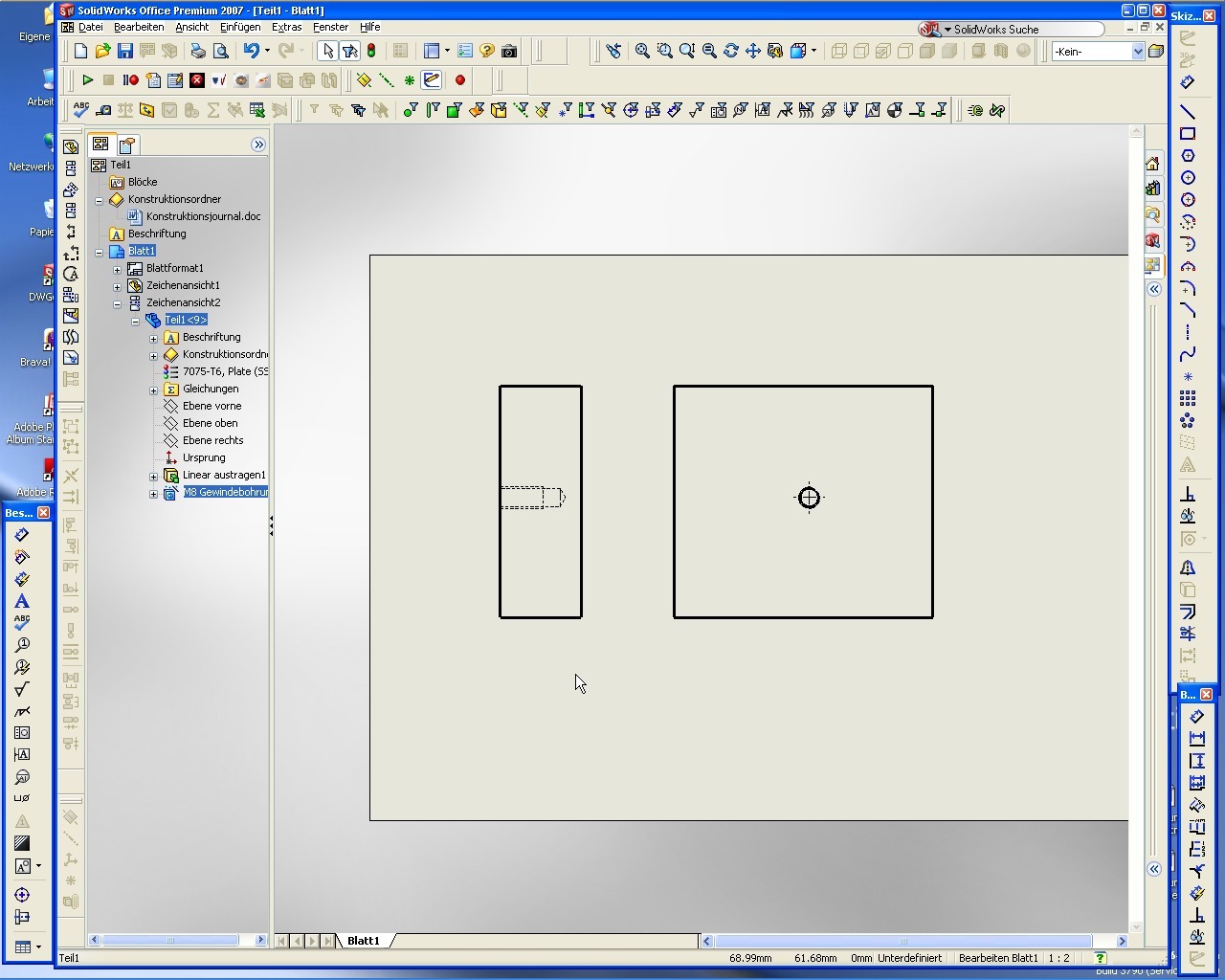

wie im Bild...

G  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Atzenpower
Mitglied



Sehen Sie sich das Profil von Atzenpower an!   Senden Sie eine Private Message an Atzenpower  Schreiben Sie einen Gästebucheintrag für Atzenpower

Beiträge: 35
Registriert: 23.11.2007

 erstellt am: 24. Nov. 2007 21:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hat leider auch nicht geklappt. Aber Danke trotzdem. Bin echt am verzweifeln... Dienstag muss meine Zeichnung fertig sein...

Gruß
Atzenpower

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

T.C.
Mitglied
Konstrukteur


Sehen Sie sich das Profil von T.C. an!   Senden Sie eine Private Message an T.C.  Schreiben Sie einen Gästebucheintrag für T.C.

Beiträge: 609
Registriert: 15.08.2006

Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2

erstellt am: 25. Nov. 2007 08:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Atzenpower 10 Unities + Antwort hilfreich


Morgen,
unter Beschriftung denn alles aktiviert?
Ich habe so dann die Gewindelinien in der Baugruppe.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH


Sehen Sie sich das Profil von ess-jay an!   Senden Sie eine Private Message an ess-jay  Schreiben Sie einen Gästebucheintrag für ess-jay

Beiträge: 681
Registriert: 28.04.2005

Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007

erstellt am: 25. Nov. 2007 10:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Atzenpower 10 Unities + Antwort hilfreich
Hallo Atzenpower,

in Zeichnungen von Baugruppen werden Gewindedarstellungen nicht automatisch dargestellt, da mußt du deine Gewindedarstellungen erst über Einfügen > Modellelemente > und da den Button für Gewindedarstellung drücken, dann bestätigen.

Dann sollten deine Gewinde in der Zeichnung auch da sein, jedenfalls ist es in Solid Works 2006 so.
Ob sich das in 2007 geändert hat, kann ich grad nicht sagen.

Gruß,
Stephan


------------------
"Optimismus ist lediglich ein Mangel an Informationen"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Atzenpower
Mitglied



Sehen Sie sich das Profil von Atzenpower an!   Senden Sie eine Private Message an Atzenpower  Schreiben Sie einen Gästebucheintrag für Atzenpower

Beiträge: 35
Registriert: 23.11.2007

 erstellt am: 25. Nov. 2007 10:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Das letzte hat geklappt vielen Dank!!! Ich hätte schwören können, dass ich das schon versucht hatte aber egal jetzt sind sie ja da die doppellinien
Grüße
Atzenpower
