Hallo Leute,

ich muß für einen Anschlußplan eines Gerätes den exakten verlauf eines Flachbandkabels im Gerät darstellen !
Hat von Euch jemand eine Idee, wie man das bewerkstelligen kann?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pi-design
Mitglied
Design Engineer


Sehen Sie sich das Profil von pi-design an!   Senden Sie eine Private Message an pi-design  Schreiben Sie einen Gästebucheintrag für pi-design

Beiträge: 950
Registriert: 09.08.2002

WIN 10 / 64bit
SWX 2018 SP5 64 Bit
MS Office 2013
HP Z420
Intel Xeon E5-1620 3,66GHz
16 GB RAM
2x HP LA2405wg (24")
NVIDIA Quadro 2000
Space Explorer

erstellt am: 06. Nov. 2007 11:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snake2 10 Unities + Antwort hilfreich
Hy,
wird wohl am besten mit einer 3D-Skizze funktionieren.

Gruß Pille

------------------
pi-design


ACD Gruppe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snake2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von snake2 an!   Senden Sie eine Private Message an snake2  Schreiben Sie einen Gästebucheintrag für snake2

Beiträge: 38
Registriert: 29.07.2002

SWx2006 SP4.1
WIN XP Prof. SP2
2,2GHz,1GB RAM
Quadro FX540, 128MB

erstellt am: 06. Nov. 2007 11:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich hab das schon mit einer Ausformung entlang einer 3D-Skizze versucht, aber wenn die Leitung verdreht oder zb. 90° abgewinkelt ist. verdreht sich die Profilskizze nicht sauber mit.
Hat schon mal jemand ein abgewinkeltes Flachbandkabel gezeichnet, was er mir als Muster zur Verfügung stellen könnte?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 06. Nov. 2007 12:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snake2 10 Unities + Antwort hilfreich
Hab sowas auch schon als Blechteil modelliert

HTH,
Ralf

------------------

Bin dabei :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

snake2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von snake2 an!   Senden Sie eine Private Message an snake2  Schreiben Sie einen Gästebucheintrag für snake2

Beiträge: 38
Registriert: 29.07.2002

SWx2006 SP4.1
WIN XP Prof. SP2
2,2GHz,1GB RAM
Quadro FX540, 128MB

erstellt am: 06. Nov. 2007 12:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Ralf,

an ein Blechteil hab ich auch schon gedacht, aber wie kann dann einen 90° knick (also Kabel quer zur Aderachse 90° gefaltet) realisieren?

Grüße
Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...



Sehen Sie sich das Profil von KMassler an!   Senden Sie eine Private Message an KMassler  Schreiben Sie einen Gästebucheintrag für KMassler

Beiträge: 2675
Registriert: 06.11.2000

SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes

erstellt am: 06. Nov. 2007 13:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snake2 10 Unities + Antwort hilfreich

Flachbandkabel.zip

Mal so auf die Schnelle probiert...vielleicht so?

------------------
Klaus

www.al-ko.com | mein Gästebuch | privat...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 06. Nov. 2007 13:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snake2 10 Unities + Antwort hilfreich
Eine skizzierte Biegung einfügen. Die (Biege-)Linie unter 45°, Biegewinkel 180°...

HTH,
Ralf

------------------

Bin dabei :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...



Sehen Sie sich das Profil von KMassler an!   Senden Sie eine Private Message an KMassler  Schreiben Sie einen Gästebucheintrag für KMassler

Beiträge: 2675
Registriert: 06.11.2000

SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes

erstellt am: 06. Nov. 2007 13:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für snake2 10 Unities + Antwort hilfreich

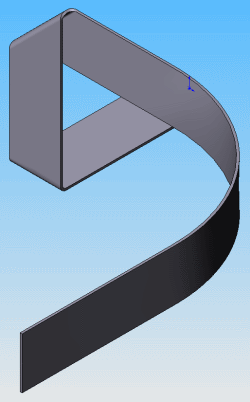

Flachbandkabel2.zip
