Thema: Abwicklungsmaße in Stückliste (1263 mal gelesen)

RvC
Mitglied
Konstrukteur/Maschinenbautechniker

Schreiben Sie einen Gästebucheintrag für RvC

Beiträge: 125
Registriert: 29.08.2003

Solid Works 2017 SP 5.0 64bit

erstellt am: 08. Okt. 2007 10:41

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo liebe Solidgemeinde

wer von euch kann mir sagen wie ich in der Stückliste einer Zeichnung die Abmaße von Blechteilen mir automatisch anzeigen lassen kann?

Mein Grundgedanke war dieser: Abwicklungsansicht erstellen diese bemaßen. Der Name der Bemaßung 1 ist z.B.: RD1@Zeichenansicht1(100mm). Jetzt habe ich in der Stückliste eine Spalte erzeugt mit Namen: Zuschnitt
In dieser Spalte sollte mir nun über eine Gleichnung das Maß von z.B.: RD1@Zeichenansicht1 x RD2@Zeichenansicht1 x RD1@Zeichenansicht2 angezeigt werden. Angezeigt wird mir dann: 100x50x3

Wer kann mir bei der Lösung meines Problems helfen?

------------------
Danke für die Antworten und einen Gruß vom Niederrhein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RvC
Mitglied
Konstrukteur/Maschinenbautechniker

Beiträge: 125
Registriert: 29.08.2003

Solid Works 2017 SP 5.0 64bit

erstellt am: 08. Okt. 2007 11:03

<-- editieren / zitieren -->

Unities abgeben:

Sorry aber so funktioniert es nicht. Die beschrieben Vorgehensweise würde ja nur funktionieren wenn ich Stückliste und Abwicklung auf einer Zeichnung habe.

Ich muss aber die Zuschnittmaße in der Stückliste einer Baugruppe automatisch angezeigt bekommen.Also ohne dargestellte Abwicklung in der Baugruppenzeichnung, die Stückliste müsste wohl ihre informationen aus den Bauteileigenschaften bekommen.

Nur wie?

------------------
Danke für die Antworten und einen Gruß vom Niederrhein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian Kolnhofer
Mitglied
Maschinenbautechniker, CSWP 11/2007

Senden Sie eine Private Message an Christian Kolnhofer

Schreiben Sie einen Gästebucheintrag für Christian Kolnhofer

Beiträge: 340
Registriert: 06.06.2005

SWX 2023
ProFile V8
Tacton Design Automation
HP ZBook Power G9
Space Mouse Enterprise

erstellt am: 08. Okt. 2007 11:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für RvC


Hallo,

ich machs so:

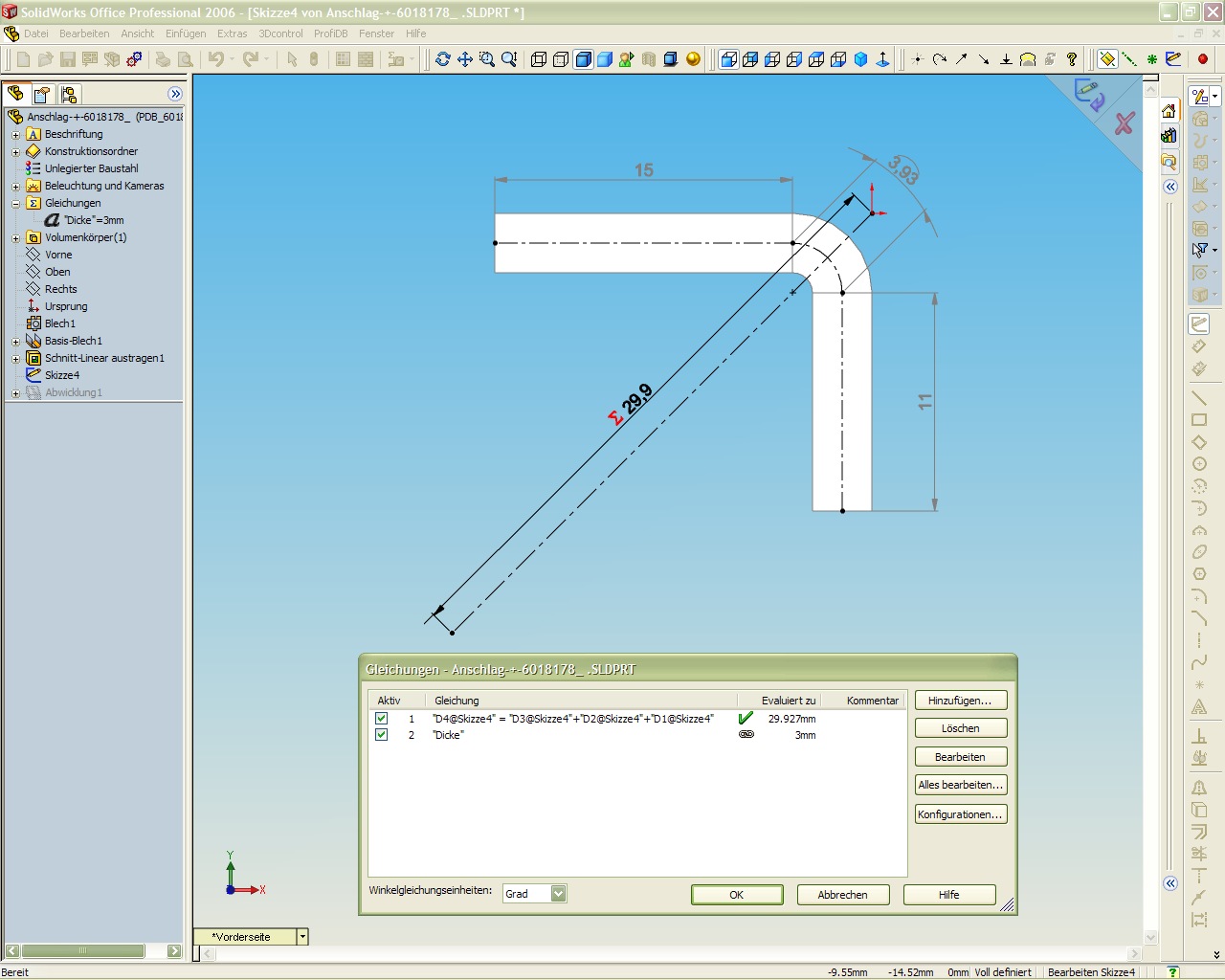

Eine neue Skizze erstellen wo ich die neutrale Faser nachzeichne. Dann noch eine Linie dessen Maß ich mittels einer Gleichung bemaße. Linie + Linie + Radius.
Das neue Maß kann ich dann in eine Dateieigenschaft übernehmen.

Das ganze dann für beide Abmasse machen, wenn notwendig.

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wildcad
Mitglied
Konstrukteur

Senden Sie eine Private Message an wildcad

Schreiben Sie einen Gästebucheintrag für wildcad

Beiträge: 469
Registriert: 13.01.2005

Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003

erstellt am: 08. Okt. 2007 11:30

<-- editieren / zitieren -->

Unities abgeben:

Nur für RvC

Versuch es mal so:

-Blechteil erzeugen
-Blech abwickeln (zB mit Entfalten)
-Skizze auf Blech mit dem Abwicklungsmaß
-Blech wieder Falten
-Die Maße aus der Abwicklungsskizze in den Dateieigenschaften auslesen

------------------
Grüße
David

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
