Autor Thema:  Schiefe Ebene (5480 mal gelesen)
Embrace
Mitglied
CAD/CAM


Sehen Sie sich das Profil von Embrace an!   Senden Sie eine Private Message an Embrace  Schreiben Sie einen Gästebucheintrag für Embrace

Beiträge: 18
Registriert: 04.10.2007

erstellt am: 04. Okt. 2007 13:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo erstmal,

ich bin neu hier und habe mal eine Frage. Ich bin dabei eine Ebene2 aus einer Linie und einer anderen Ebene1 im Winkel von 45 Grad zu erstellen. Die ertsellte Ebene2 wird nun aber irgendwie schief dargestellt. Warum ist das so und wie kann man die Ebene2 gerade Ausrichten?

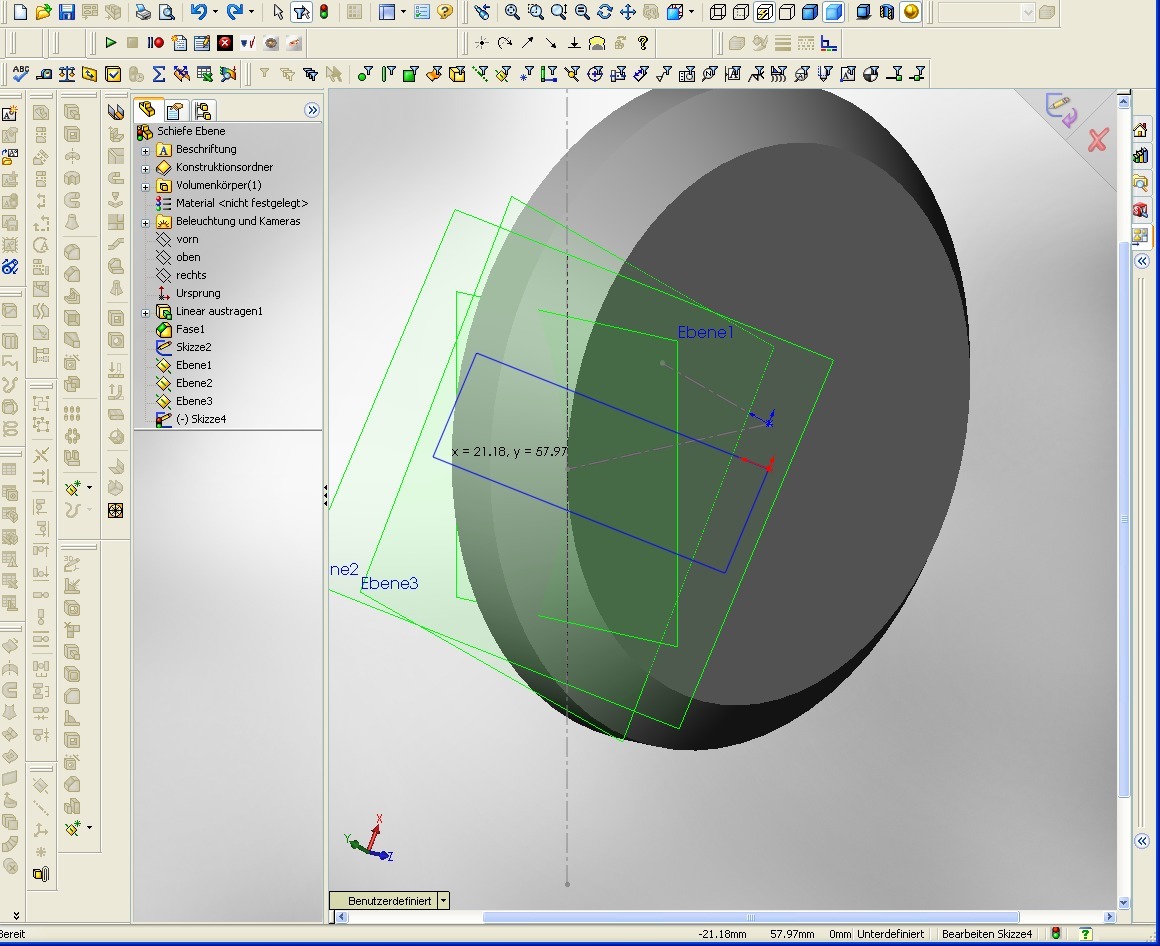

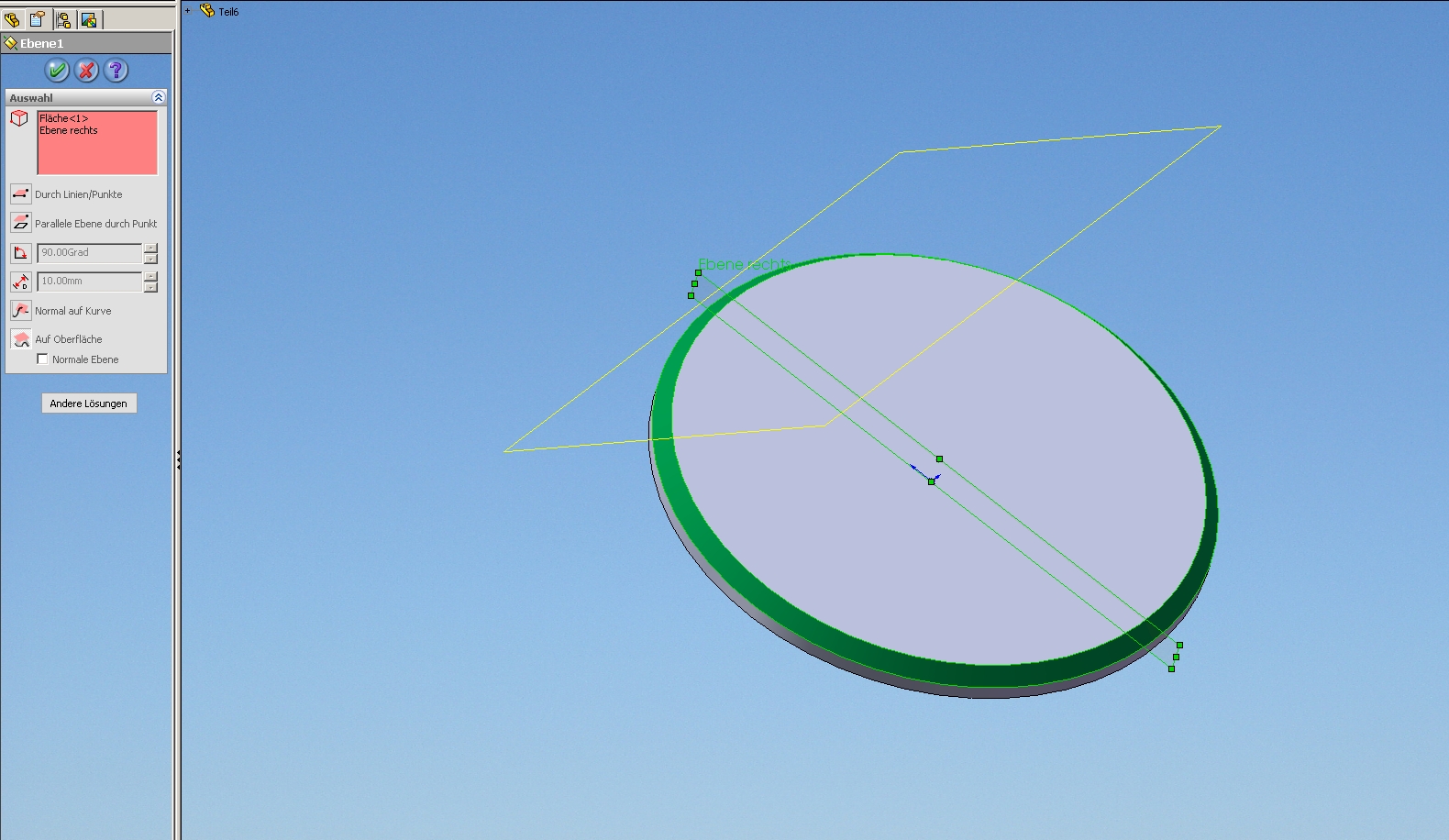

Anbei mal ein Pic davon.

Danke im Voraus, Embrace

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP4; Inventor 11
Solidworks Office Premium 2007

erstellt am: 04. Okt. 2007 13:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich

du brauchst eigentlich nur den befehl Ebene. Wenn Dein Modell im Ursprung aufgebaut wurde, dann reicht es die Oberfläche der Fase als Referenz zu nehmen. Zusätzlich dann noch eine der Beiden Mittelebenen anwählen und schon hast Du Deine Ebene auf der Fasenoberfläche.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP4; Inventor 11
Solidworks Office Premium 2007

erstellt am: 04. Okt. 2007 13:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich

Embrace
Mitglied
CAD/CAM


Sehen Sie sich das Profil von Embrace an!   Senden Sie eine Private Message an Embrace  Schreiben Sie einen Gästebucheintrag für Embrace

Beiträge: 18
Registriert: 04.10.2007

erstellt am: 04. Okt. 2007 14:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


SchiefeEbene.zip


Hallo Peterpaul,

anbei mal die Datei. Da kann man vielleicht besser erkennen was ich meine.

Embrace

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 04. Okt. 2007 15:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich

Die Ebene ist doch genau im Winkel von 45° oder meinst Du, daß die Begrenzungsränder nicht ausgerichtet angezeigt werden?! Das ist doch egal, da die Ebene mathematisch gesehen unendlich ist.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Embrace
Mitglied
CAD/CAM


Sehen Sie sich das Profil von Embrace an!   Senden Sie eine Private Message an Embrace  Schreiben Sie einen Gästebucheintrag für Embrace

Beiträge: 18
Registriert: 04.10.2007

erstellt am: 04. Okt. 2007 15:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Lutz,

...........aber die Horizontale und Vertikale Ausrichtung stimmt nicht mehr. Erstelle mal eine Skizze auf der Ebene, die Skizze ist dann total schief.

Embrace

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP4; Inventor 11
Solidworks Office Premium 2007

erstellt am: 04. Okt. 2007 15:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich

kannst die Datei mal ungezipt reinstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 04. Okt. 2007 15:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich


SchiefeEbene.SLDPRT.txt


Wieso, stimmt doch: Horizontal ist ausgehend vom projizierten Ursprung genauso, wie bei diesem die X-Achse verläuft. Vertikal ist senkrecht dazu. Wie soll es denn Deiner Meinung nach sein
Außerdem kannst Du doch zu anderen Kanten oder Skizzenlinien ausrichten, wenn es denn da etwas wichtiges gäbe!
EDIT: Teil noch angehängt...
------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

[Diese Nachricht wurde von Lutz Federbusch am 04. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 04. Okt. 2007 15:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich




...jou, Er hat Recht. Komisch....

G.  myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Embrace
Mitglied
CAD/CAM


Sehen Sie sich das Profil von Embrace an!   Senden Sie eine Private Message an Embrace  Schreiben Sie einen Gästebucheintrag für Embrace

Beiträge: 18
Registriert: 04.10.2007

erstellt am: 04. Okt. 2007 15:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


SchiefeEbene.zip


Ich habe mal auf der Ebene2 was ausgeschnitten. Das Ergebnis ist doch jetzt schief im Teil. Es sollte doch eigentlich irgendwie zur Skizze2 ausgerichtet sein oder nicht?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 04. Okt. 2007 16:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich


also hab andere Methoden ausprobiert - Ergebnis is gleich ( SCHIEF ).

G.   myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 04. Okt. 2007 16:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich


SchiefeEbenezwei.zip


Es ist genauso ausgerichtet, wie ich weiter oben sagte. Die Richtungen stammen vom sonstigen Teil ab - völlig korrekt! Wie soll es denn nun sein?! So? =>
Läßt sich doch ganz einfach durch geeignetes Ausrichten herstellen!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP4; Inventor 11
Solidworks Office Premium 2007

erstellt am: 04. Okt. 2007 16:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich

wenn man es so macht Du aufgezeigt hast dann Du Recht (alles schief)- wenn Du es so machst wie oben beschrieben, dann funktioniert es.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Embrace
Mitglied
CAD/CAM


Sehen Sie sich das Profil von Embrace an!   Senden Sie eine Private Message an Embrace  Schreiben Sie einen Gästebucheintrag für Embrace

Beiträge: 18
Registriert: 04.10.2007

erstellt am: 05. Okt. 2007 09:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Also wenn man das mit den Hauptebenen probiert funktioniert es. Wenn ich aber eine Skizze zum ertstellen der Ebene nutze wird die neue Ebene schief. Ich kann mir nicht erklären wo SWXSolidWorks da denn Unterschied macht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 05. Okt. 2007 10:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich

Kannst Du bitte genauer sagen, was Du mit dem letzten Beitrag meinst?! Ich sehe da nämlich keinen Unterschied!
Im übrigen: Hat das mit dem Ausrichten auf die Skizze2 (im Gegensatz zum Beharren auf vertikal/horizontal) nun geklappt?!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

[Diese Nachricht wurde von Lutz Federbusch am 05. Okt. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Embrace
Mitglied
CAD/CAM


Sehen Sie sich das Profil von Embrace an!   Senden Sie eine Private Message an Embrace  Schreiben Sie einen Gästebucheintrag für Embrace

Beiträge: 18
Registriert: 04.10.2007

erstellt am: 05. Okt. 2007 11:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


SchiefeEbene.zip


OK. Ich versuche es nochmal darzustellen.

Variante 1: Ebene wird aus einer Skizze erstellt.
Variante 2: Ebene wird aus einer Ebene und der Fase am Teil ertsellt.

Beide Varianten sollten eigentlich zum gleichen Ergebniss führen, tun sie aber nicht.
In der Variante 1 ist das ausgeschnittene Rechteck schief im Teil. In Variante 2 ist das nicht der Fall.

Warum?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 05. Okt. 2007 11:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Embrace 10 Unities + Antwort hilfreich

Okay, so kann ich ein unterschiedliches Ergebnis sehen. Es liegt offenbar an der Reihenfolge der Ebenenerstellung, deren Abhängigkeiten und der Lage dieser Ebenen zum eigentlichen Koordinatensystem, wie der sowieso projizierte Skizzenursprung ausgerichtet wird:
Lege mal in Variante2 auf der Ebene1 eine Skizze an mit einer langen Linie in vertikaler und einer kurzen in horizontaler Richtung. Du wirst sehen: Die eigentliche X-Achse zeigt jetzt senkrecht zu Dir, kann also nicht projiziert werden; dadurch wird die Projektion der Y-Achse, die in Deiner Ebene sichtbar ist zur Vertikalen Richtung und horizontal eben senkrecht dazu. Nun schaue senkrecht auf Ebene2: Die eben dominante Verikale Richtung ist auch hier wieder die Vertikale! Horizontal eben senkrecht dazu...
Variante1: Bei einer Skizze auf Ebene1 liegen X und Y ungünstig - hier wird Z zur Vertikalen Richtung. Horizontal eben senkrecht dazu. Bei Skizze auf Ebene2 liegen eigentlich alle bisherigen Achsen ungünstig. Hier entscheidet sich SolidWorks für die Projektion der X-Achse als Horizontale...

Also lieber nicht über zu viele Ecken Ebenen anlegen bzw. Ausrichtungen eben auf zusätzliche Skizzen/Kanten vornehmen.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
