Hallo,

ich habe ein Problem folgender Art:

Aus einer 3D Skizze (z.B die Seiten eines Quaders) habe ich ein Gestell über das Feature Strukturbauteil erstellt. Danach kam noch ein wenig Trimmen und fertig war das Modell für eine Art Gerüst. Nun habe ich vor eine Stückliste zu erstellen, in der jedes einzelne Teil (jede Seite) mit Länge, Profildaten und ggf. Anzahl (Mehrfachauftreten Profile gleicher Art und Länge) aufgelistet ist.

Frage: Ist das in vertretbarem Aufwand möglich und wenn ja, wie?

Danke schon mal im Voraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

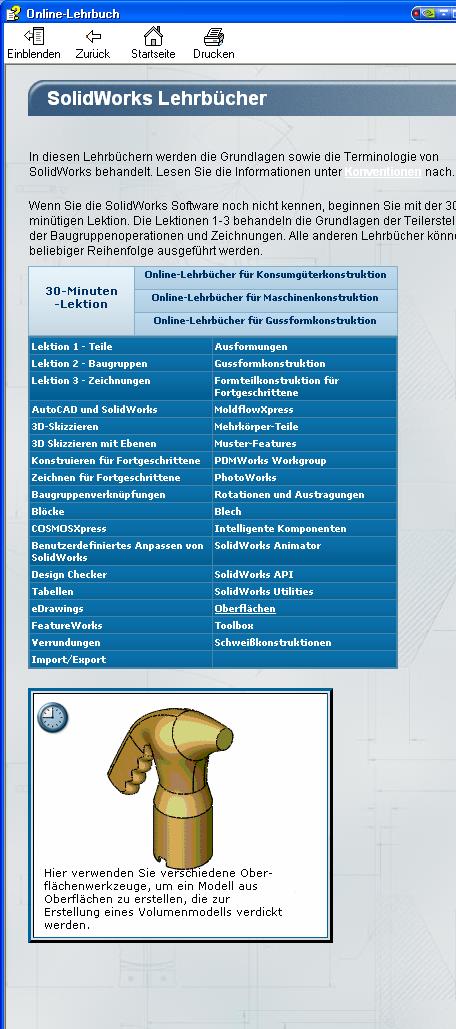

Das beste ist, du mach aus dem Online-Lehrbuch die Übung "Schweißkonstruktionen".
Da ist genau das beschrieben.
Gruß Kay.

------------------
Geht nicht gibt's nicht.

www.myspace.com/divinetotheend
www.divine-to-the-end.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke! Hab's kurz überflogen, aber hört sich vielversprechend an.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das was du suchst nennt sich "Zuschnittsliste". Da ist das alles ohne großen Aufwand möglich.
Achja, servus im Brettl!

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

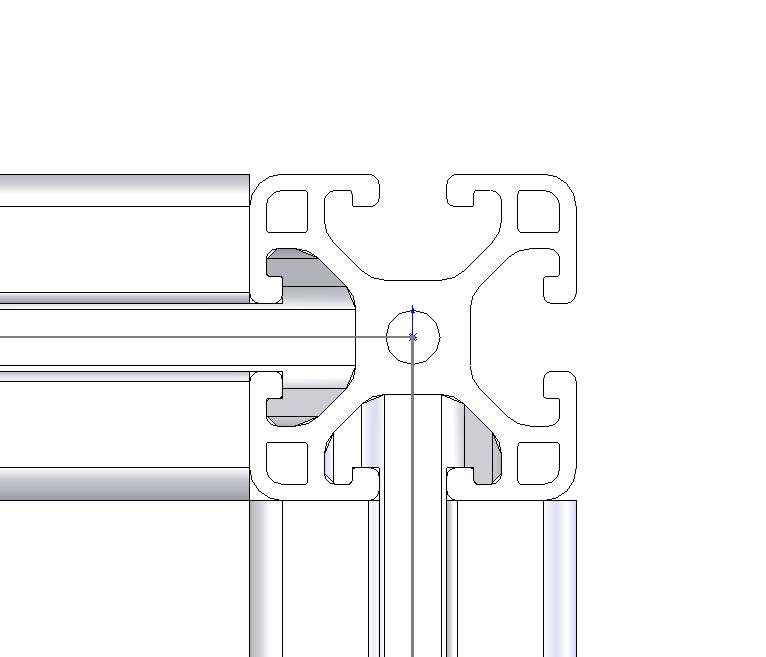

Ich hab es soweit hinbekommen, nur gibt er mir "falsche Längen aus, weil beim Trimmen/Verlängern ein Fehler auftritt, den ich bisher vernachlässigt habe. Im Bild sieht man, dass er die gesamte Kontur entlangtrimmt und somit auch in die Längenberechnung mit einbezieht. Schöner wäre natürlich eine Länge, die direkt an der "äußeren" Oberfläche des Folgekörpers stoppt und nicht bis in die Kontur geht.

Gibt es da eine Möglichkeit?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nimm für die Trimmbegrenzung eine "planare Fläche" und nicht "Körper!

------------------
Gruss
Andreas
bachmann engineering ag

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo nochmal,

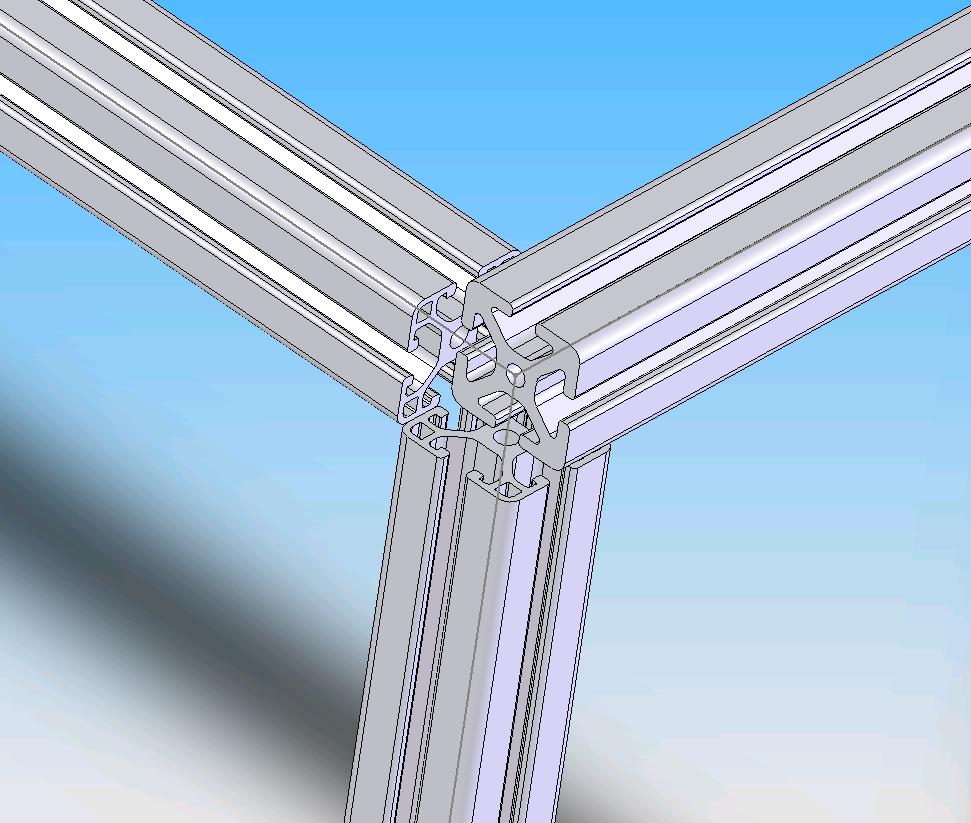

auf dem angehängten Bild seht ihr mein Problem. Der Träger von rechts oben müsste bündig mit den anderen beiden abschließen, ohne dass die Trimmung an den Außenseitn verloren geht.

Kann mir da jemand helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

hänge doch die Querschnitte anders an die Führungsskizze. Dann mußt du natürlich die Außenmaße in der  Führungsskizze verwenden.

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das sollte mit Trimmen schon gehen. Profil rechts oben als zu trimmenden Körper  und als Trimmbegrenzung planare Fläche auswählen.
Edit: da taucht im Grafikbereich dann ein kleiner Pfeil auf, wenn du da mit der Maus drüberfährst steht da Richtung wechseln. Da musst du wahrscheinlich draufklicken.
Johannes

------------------
Faulheit ist der Motor des Fortschritts

[Diese Nachricht wurde von Dr Sutton am 24. Sep. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

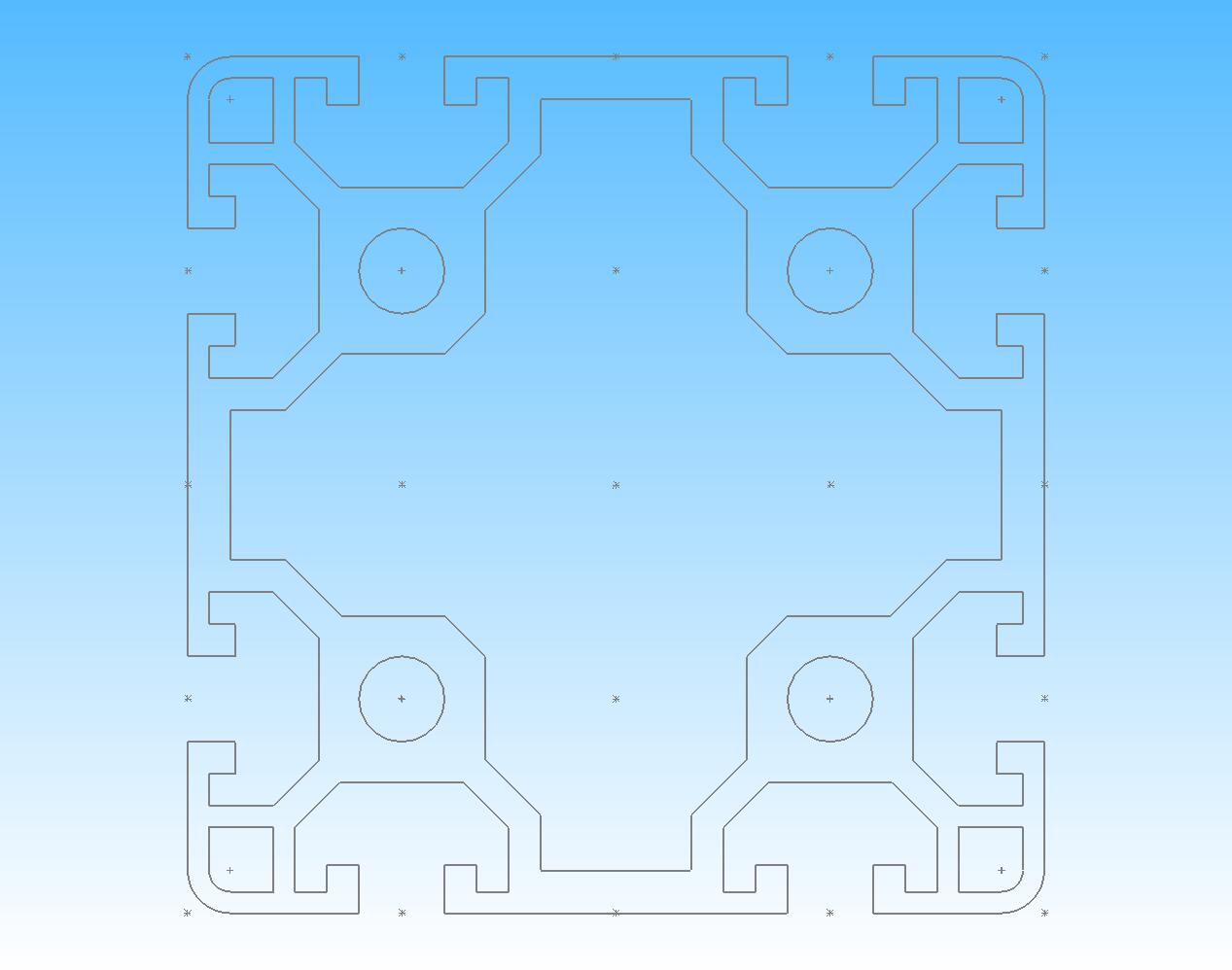

Für solche Fälle versehe ich meine Schweissvorlagen an allen "wichtigen" Orten mit Punkten. Dann kann ich mit "Profil suchen" den Querschnitt sehr einfach an die richtige Position bringen. Siehe dazu Bild.

------------------
Gruss
Andreas
bachmann engineering ag

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke! endlich klappt's...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
