Thema: Hiiiiilfe! Blechabwicklung! (1535 mal gelesen)
|
dan1180
Mitglied
R&D Plastics
   Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 13:31  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich bekomm das Blechteil im Anhang absolut nicht abgewickelt. Kann mir bitte schnell (Termindruck) jemand helfen?
Im Voraus schon viiiiieeeeelen Dank!!! Dan ------------------
Computer wurden geschaffen um Probleme zu bewältigen, die wir ohne sie nicht hätten (Murphy) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti
Mitglied
dipl. Masch.-Ing.
Beiträge: 1175
Registriert: 26.01.2007 Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)
|
erstellt am: 07. Sep. 2007 13:42 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
|
G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation
Beiträge: 2622
Registriert: 12.07.2004 SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 07. Sep. 2007 13:45 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
|
dan1180
Mitglied
R&D Plastics
Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 13:47 <-- editieren / zitieren --> Unities abgeben:
Das ist wohl ein Blechteil. Und weiter...auf solche Beiträge kann das Forum wohl verzichten! ------------------
Computer wurden geschaffen um Probleme zu bewältigen, die wir ohne sie nicht hätten (Murphy) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JM
Mitglied
Beiträge: 223
Registriert: 02.11.2000
|
erstellt am: 07. Sep. 2007 13:55 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
Hallo Dan, ich denke G. Dawg hat recht, das Basisteil des Parts, welches Du hier eingestellt hast ist ein Blechteil aber nicht Dieses.
Es sind keinerlei Blechfeatures vorhanden und es läßt sich auch kein Blechteil daraus machen. (siehe Bild) ------------------
Ciao Jana
kleiner Schreibfehler, ist kurz vor Wochenende
[Diese Nachricht wurde von JM am 07. Sep. 2007 editiert.] [Diese Nachricht wurde von JM am 07. Sep. 2007 editiert.] [Diese Nachricht wurde von JM am 07. Sep. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-

Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 07. Sep. 2007 14:03 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
Zitat:
Original erstellt von dan1180:
Das ist wohl ein Blechteil...
Hallo dan, SolidWorks ist da aber scheinbar anderer Ansicht  (@Jana  )

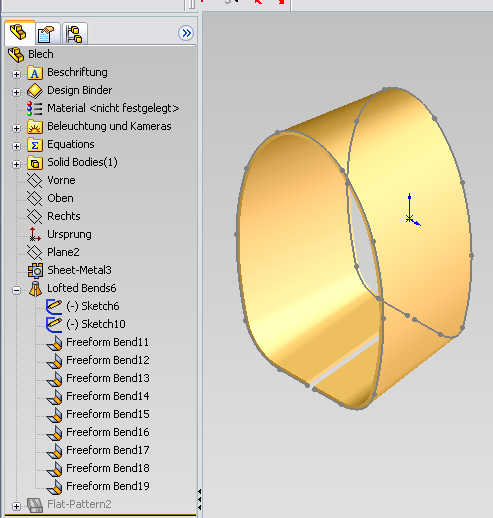

Bei mir gabs die Fehlermeldung: Dieses Teil kann nicht zu einem neuen Blechteil umgewandelt werden. Dieses Feature kann nur auf ein Teil mit gleichförmiger Dicke angewendet werden. Da mußt Du wohl nochmal ran. Stichwort für die F1-Funktion (Hilfe ): Ausgeformte Biegung. Beste Grüße,
Ralf BTW - Viele Ausrufezeichen und Termindruck sorgen nicht dafür das Dir die freiwilligen Helfer hier schneller helfen als z.B. ein bezahlter Support Das hat G. Dawg wohl gemeint  ------------------
Bin dabei :-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dan1180
Mitglied
R&D Plastics
Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 14:09 <-- editieren / zitieren --> Unities abgeben:
Und genau da liegt mein Problem. 1. Ich frage nicht ob mir das jemand machen kann, sondern ob mir jemand
schnell sagen kann wo der Fehler liegt.
2. Ich will aus diesem Teil mit SWX2007 SP4.1 ein Blechteil machen (in der
Realität soll es nämlich ein solches werden) Also nochmal: Kann mir jemand erklären woran es liegen könnte, dass SolidWorks aus diesem Teil kein Blechteil macht. Ich habe alles mit Radien aufgebaut und bekomme den Fehler, dass keine Biegungen gefunden werden. Vielen Dank für eure Mühe! Dan ------------------
Computer wurden geschaffen um Probleme zu bewältigen, die wir ohne sie nicht hätten (Murphy) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation
Beiträge: 2622
Registriert: 12.07.2004 SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 07. Sep. 2007 14:11 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
|
dan1180
Mitglied
R&D Plastics
Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 14:32 <-- editieren / zitieren --> Unities abgeben:
Hallo, mein letzter Beitrag und die Antwort von Ralf haben sich etwas überschnitten. Das mit der Blechaustragung hat mich schon einen Schritt weiter gebracht. Nun wickelt er mir das Teil aber nicht mehr ab. Ich bin echt am verzweifeln. Danke @ all... Gruß Dan ------------------
Computer wurden geschaffen um Probleme zu bewältigen, die wir ohne sie nicht hätten (Murphy) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dan1180
Mitglied
R&D Plastics
Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 14:35 <-- editieren / zitieren --> Unities abgeben:
|
JM
Mitglied
Beiträge: 223
Registriert: 02.11.2000
|
erstellt am: 07. Sep. 2007 14:37 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
|
JM
Mitglied
Beiträge: 223
Registriert: 02.11.2000 SW2006 SP5.0 Produktiv
SW2009 SP4.1 Tesr
|
erstellt am: 07. Sep. 2007 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
|
dan1180
Mitglied
R&D Plastics
Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 15:28 <-- editieren / zitieren --> Unities abgeben:
|
dan1180
Mitglied
R&D Plastics
Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 15:40 <-- editieren / zitieren --> Unities abgeben:
Noch eine letzte Frage dazu... dürfen absolut keine anderen Körper vorhanden sein oder nur keine Volumenkörper? Hintergrund:
Meine Blechkontur ist immer von bestehenden Teilen abhängig. Deshalb wäre es von Vorteil wenn ich irgend etwas vom vorhandenen Teil verwenden könnte. Baugruppen kommen nicht in Frage. Gruß Dan ------------------
Computer wurden geschaffen um Probleme zu bewältigen, die wir ohne sie nicht hätten (Murphy) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JM
Mitglied
Beiträge: 223
Registriert: 02.11.2000
|
erstellt am: 07. Sep. 2007 15:52 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
Dann wirden Dir nur externe Referenzen über Baugruppen weiterhelfen, da sich Bleche zwar nicht an Oberflächenkörpern stören, Du die vorhandenen Teile aber auch nur mit einigem Aufwand (macht keinen Sinn) in Oberflächenkörperteile umwandeln kannst und Beziehungen zum Original dürftest Du dann auch nicht mehr haben. Geht es nur um die Geometrie ohne Beziehungen hole Dir die Teile in Dein Blechteil, übernehme die Kanten in die Skizzen, lösche die Beziehungen in der Skizze und bemaße sie neu oder fixieren, und lösche im Anschluß den Volumenkörper wieder raus. ------------------
Ciao Jana Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wasserer
Mitglied
Beiträge: 31
Registriert: 05.04.2006 SolidWorks 2010 SP2.1
SPI SheetMetalWorks 2010.1sp1
Trumpf TruTops Punch
Trumpf TruTops Laser
Win XP SP2
Dual Core 2 Quad Q9300
4 GB RAM
nvidia quadro FX1700
Samsung Syncmaster 22"
3DConnexion SpaceNavigator
|
erstellt am: 07. Sep. 2007 15:52 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
|
dan1180
Mitglied
R&D Plastics
Beiträge: 27
Registriert: 08.01.2007 SWX2017 SP0
|
erstellt am: 07. Sep. 2007 16:21 <-- editieren / zitieren --> Unities abgeben:
@Jana Werd ich wohl so schlucken müssen
Danke nochmal für deine Hilfe @Wasserer Dankeschön. Hab es mittlerweile auch. Werd mir deine Lösung aber auf jeden Fall mal anschauen. @all Wen es interessiert:
Habe es so gemacht wie Jana es in ihrem letzten Beitrag beschrieben hat. Hab die Skizzenbeziehungen aufgehoben, fixiert, das Volumenteil gelöscht und und dann ein Blechteil ausgetragen. Danke an alle die mir hier heute geholfen haben. Gruß Dan ------------------
Computer wurden geschaffen um Probleme zu bewältigen, die wir ohne sie nicht hätten (Murphy) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mboemelburg
Mitglied
WZ_Konstrukteur
Beiträge: 244
Registriert: 29.09.2003
|
erstellt am: 11. Sep. 2007 22:51 <-- editieren / zitieren --> Unities abgeben: Nur für dan1180
Hi Dan Schön, dass Du die Lösung kennst...
Für den Rest, welcher die Sache nachvollziehen möchte die
Abwicklung und eine mögliche Lösung. -das Blechteil öffnen
- Plane für Skizze1+2 erzeugen
-eine Skizze1 (obere Kontur ableiten) erstellen
-eine Skizze2 (untere Kontur ableiten) -Die Lücke des Schlitzes mit einer Linie schließen.
-diese Linie als Konstruktionselement ausweisen -Jetzt Skizze 1+2 nacheinander öffnen und alle Übergänge
mit der Eigenschaft "tangentenstetig" ausweisen + Eine neue leere Zeichnung öffnen
+ die zwei Planes für die zu übertragenen Skizzen erzeugen
+ Skizze 1+2 per Drag & Drop in das neue Teil kopieren. Resultat: In meinem neuen Part gibt es nur zwei Skizzen, welche
über eine tangentenstetige Geometrie verfügen welche
nicht geschlosswn ist. Jetzt die Funktion "Ausgeformte Biegung" verwenden... der Rest
ist ja die Abwicklung ..siehe angehängtes Beispiel.
Have much more fun with it...
greetings Martin
Deinen Meister findest Du an jeder Ecke
[Diese Nachricht wurde von mboemelburg am 11. Sep. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
