Ich bitte um Hilfe. Die Abdeckung habe ich als Teil In Kontext erstellt. Ich mčchte gerne daß die Geometrie der Abdeckung den Konturen der Schnitt_linear-Austragung im Rohr bei deren Veränderung automatisch angepaßt wird. Wenn ich Maße dieser Austragung verändere, bekomme ich beim aktuallisieren der Abdeckung immer eine Fehlermeldung. Die Entsprechenden Dateien habe ich draufgeladen.
Wieß jemand wie es richtig geht? Ich habe SWX 2003.
Danke im voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

das Problem ist einfach erkannt, aber ohne genaue Konstruktionsvorgaben nicht zu lösen.

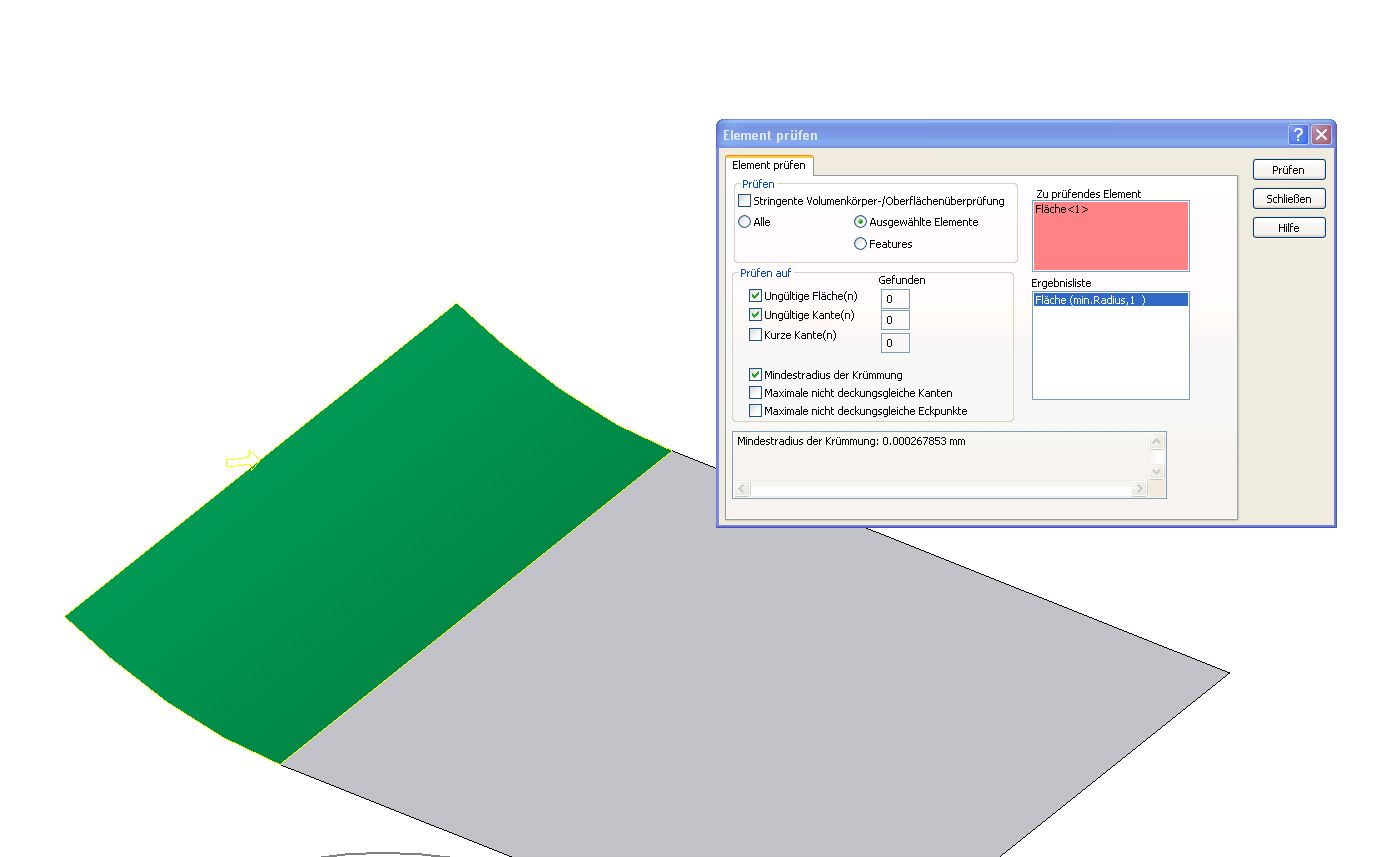

Der Deckel der durch den Rohrschnitt in seinem Profil definiert ist hat dadurch an einigen Stellen eine sehr geringe Krümmung (siehe Screenshot => Rmin = 0,00026mm). Deshalb kann kein Volumenkörper der Dicke 1mm erstellt werden.

Daher musst du wohl die Ausschnittkontur so anpassen, dass die Krümmung im Dekcel >1mm ist so dass ein Volumenkörper der Dicke 1mm erstellt werden kann.

Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Michael, vielen Danke für die Hilfe, ich dachte schon daß es keinen gibt der mir helfen kann (will  ).
Aber... verstehe ich nicht ganz... Der Auschnitt im Rohr ist doch durch die Skizze 3 vorgegeben. Das Profil (Die Konturen der Abdeckung habe ich mit Element übernehmen übernohmen. Wie ist dieser kleine Radius entstanden? Unter Externe Referenzen auflisten finde ich nur die Elemente die für den Aufbau nötig sind?
Wie würdest Du diese Angelegenheit lösen? Ich bin neu bei SWX (arbeite mehr mit SE und da geht das fast ohne Probleme; abgesehen daavon dass SE als Kontur keine Splines nimmt )
Danke nochmals, Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Swx_Rohr_Mit_Deckel.zip

Hi,
leider habe ich kein Swx2003 mehr, weswegen ich dir die Teiledatei nicht schicken kann.

Zur Erklärung, die Schnittkurve des Deckels entsteht als den Projektionskurve (Skizze1 in Abdeckung) der beiden Einzelskizzen (Skizze1 aus Rohr und Skizze3 aus Rohr) deshalb kann dabei zumindest partiell ein geringerer Radius als bei den Erzeugerskizzen entstehen.

Ich hab im Anhang mal einen Lösungsweg aufgezeigt, der das Problem im Einzelteil ("rohr.sldprt") löst und nicht in einer Baugruppe.
Leider weis ich nicht genau ob Swx2003 schon mehrere Volumenkörper in einem Teil kann  .

Hoffe es ist verständlich was im Anhang dargestellt ist.

Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hy, erstmal danke nochmals.
Wenn ich es richtig verstanden habe ist das was du gemacht hast  in etwa der umgekehrte Weg zu dem wie ich es machen wollte. Hast du bei der Skizze vom Deckel statt Spline mit Bo(ö gen gearbeitet? Splines kan man nicht vermassen, oder? Und ich möchte diese Rundung auch irgendwie steuern können.
Die Dateien kannst du mir trotzt 2003 schicken da die Fa. hier in der Nähe wo mein Kumpel arbeitet SWX2007 hat.

Gruß, Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Rohr.zip

Hi,

ich hab die Datei mal angehängt, "Skizze4" von "Linear-Austragen-Dünn1" muss noch bemaßt werden.

Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank, Michael!
Ich werde mir den Anhang höchstwahrscheinlich erst morgen anschauen können, bin aber ganz sicher daß ich da weiterkomme.
Darf ich dich nochmals belästigen wenn ich wieder offene Fragen habe?

Grüße, Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
klar, soweit ich Zeit hab und hilfreich sein kann meld ich mich zu Wort  .

Grüße
Michael
