Hallo zusammen!

Ich möchte auf einen Teil der wie ein U aussieht eine 0,5mm Tiefe Rinne einprägen und komme da einfach nicht weiter :-(
Kann mir bitte jemand erklären wie ich das am besten lösen kann!
Ich muß dabei so vorgehen das ich die Skizze auf die Oberfläche projiziere und dann einen linearen Schnitt erstelle.
Aber wie bekomme ich die skizze auf die Oberfläche???

Danke im Voraus
LG Klaus

------------------
http://www.sprache.org/bvr/bfengsa.htm

[Diese Nachricht wurde von MechMex am 13. Aug. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

setzt mal ein Bild oder besser gleich das Teil rein, für's bessere Verständniss und fürs Testen!

------------------
  Ich werde die Boardsuche und Google verwenden, bevor ich frage.

**********************************
* Gruß                                *  ***************************************************************************************************************
* Andreas [war BullsEyeRed]*  * Ein Problem wird nicht im Computer gelöst, sondern in irgendeinem Kopf. (Charles Kettering) *
**********************************  ***************************************************************************************************************

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo MechMex,

du musst die Skizze gar nicht auf die Oberfläche bringen, wenn du darüber liegst geht es auch.

- Du hast nur eine Mittel- oder Seitenlinie der Rinne: Einfügen - Schnitt - Linear Austragen - Dünnes Feature und dann einen Offset von Oberfläche einegeben (in deinem Fall 0,5mm). Blöde Voreinstellung, der Schnitt geht nach beiden Seiten, also die Körperabgewante Seite abwählen sonst geht es nicht.

- Du hst die komplette Kontur der Rinne: Einfügen - Schnitt - Linear Austragen und den Oberflächen Offset anwählen.

Ein Bild ist ab und zu ganz hilfreich.
HTH
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

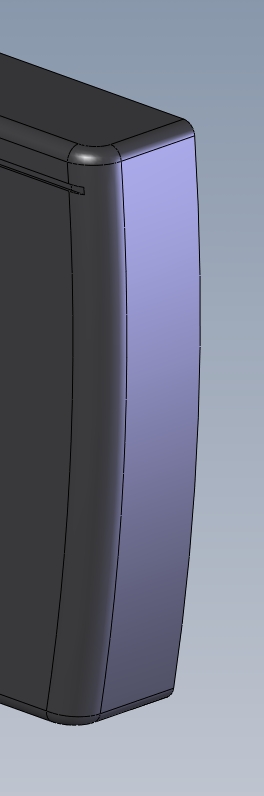

Rinne.jpg Rinne2.jpg

Danke erstmal!

Aber es geht nicht weil die Außenflächen gebogen sind.

LG Mex

------------------
http://www.sprache.org/bvr/bfengsa.htm

[Diese Nachricht wurde von MechMex am 13. Aug. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rinne.gif rinne.zip

Hallo Mex,

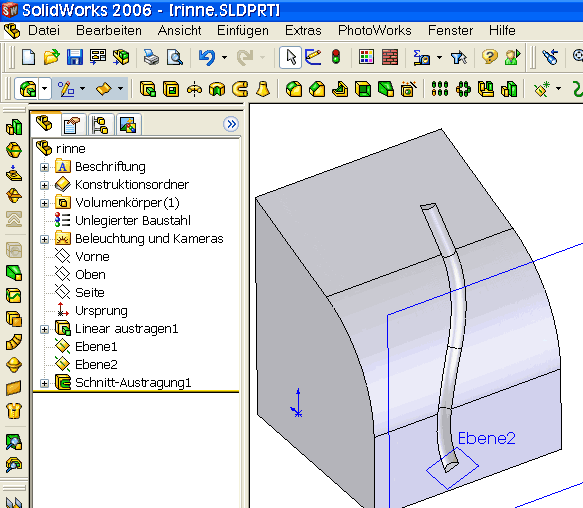

Du kannst eine Kurve auf die Oberfläche Deines Teils projizieren. Funktion: Einfügen, Kurve, projiziert.

Dann fügst Du am Ende der Kurve auf der Oberfläche eine Ebene ein, zeichnest darauf die Skizze mit dem Profil der Rinne ein. Dann Schnitt, Austragen und fertig.

Ich hab mal ein Beispiel beigefügt.

Gruß
Andreas

[Diese Nachricht wurde von clownfisch am 13. Aug. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi !

Schon mal mit "Umwickeln" ausprobiert ?

Gruß
Ralf

------------------
Die Faulheit hat der Herr vor den Verstand gesetzt.


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen!

Danke für Eure Hilfe.
Umwicklung genau sowas habe ich gesucht, funzt aber leider nicht über den gebogenen Radius :-(
Ich glaube so wie Clownfisch geschrieben hat ist die einzige Möglichkeit, aber leider ist das auch nicht 100% richtig da die Flächen außen nicht parallel sind wenn man eine quadratische Rinne macht.

LG Mex

------------------
http://www.sprache.org/bvr/bfengsa.htm

[Diese Nachricht wurde von MechMex am 14. Aug. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mex,

Du kannst die Funktion mit der Austragung ja auch über ein paar Optionen steuern. Da musst Du mal probieren, ob andere Einstellungen besser zu Deiner beabsichtigten Geometrie passen.
Ansonsten kann ich Dir nur raten mit "Ausformungen" weiterzuarbeiten. Evtl. auch Kombinationen zwischen Austragung und Ausformung. Du kannst dann zusätzliche Profile und vor allem Leitkurven verwenden.
Genaues kann man halt nur sagen, wenn man genau weiß wie es aussehen soll.

Gut ist es dann auch evtl. mit Flächen und Offsetflächen zu arbeiten. Auf jeden Fall hat SWX die richtigen Instrumente an Board, damit Dein Ergebnis 100 % ig wird!

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

013381_Kombinieren_SWX2006.zip

Hallo Mex,
anbei eine Variante mit Kombinieren. Ähnlich wie Michael (  ) vorgeschlagen hat, mit einem dünnen Feature arbeiten. Körper nicht verschmelzen. Eine Offset-Oberfläche der betroffenen Flächen Deines Grundkörpers erstellen. Diese Offset-Oberfläche zum schneiden mit dem dünnen-Feature-Körper verwenden. Zum Schluß kombinieren (entfernen) von Deinem Hauptkörper.

HTH,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Ralf !

Genial!
Warum geht der Oberflächenschnitt nicht bei mir?
Muß ich da auf was achten?

JA Jetzt geht es: verschmelzen nicht anhaken

Danke vielmals an alle !!!

LG Mex

------------------
http://www.sprache.org/bvr/bfengsa.htm

[Diese Nachricht wurde von MechMex am 14. Aug. 2007 editiert.]

[Diese Nachricht wurde von MechMex am 14. Aug. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

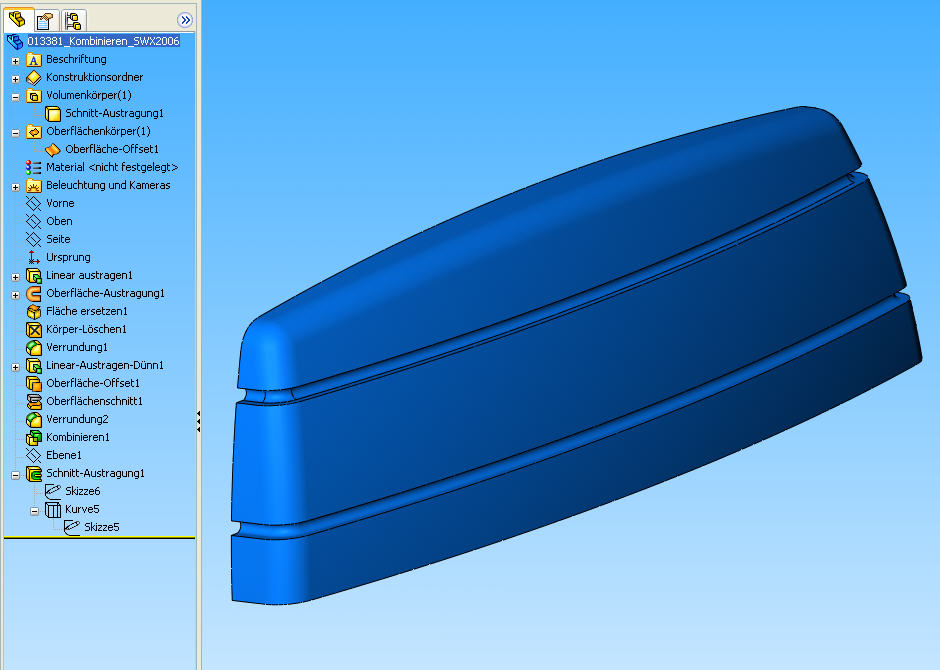

Kombinieren-projizierteSkizze.jpg Kombinieren-projizierteSkizze.zip

Hallo Klaus,

ich habe an Ralfs Teil noch ein Schnitt-Feature mit projizierter Skizze angefügt.
Das Ergebnis ist das gleiche.

------------------
Gruß,
Walter
