Autor Thema:  Rotor aus Vollmaterial mit Einfräsungen (842 mal gelesen)
Dirkww
Mitglied
Maschinenbau Techniker

Sehen Sie sich das Profil von Dirkww an!   Senden Sie eine Private Message an Dirkww  Schreiben Sie einen Gästebucheintrag für Dirkww

Beiträge: 2
Registriert: 27.07.2007

erstellt am: 27. Jul. 2007 12:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo

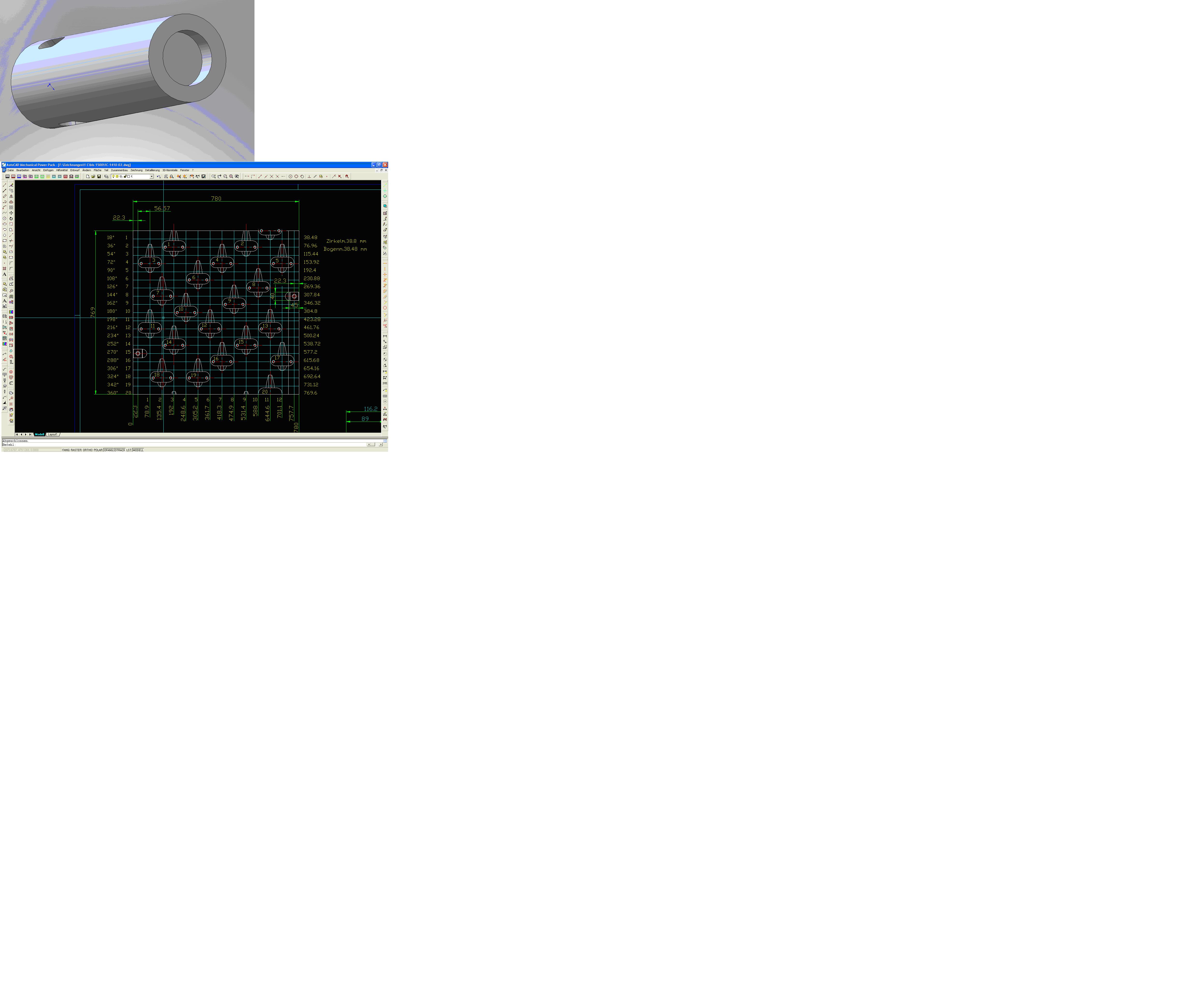

Ich möchte einen Rotor (Welle) Länge 780mm, Ø245mm, Vollmaterial, am Durchmesser mit 26Stück 100mmx50mm und 45mmtiefen Einfäsungen, die jeweils zwei Gewindelöcher haben, versehen. Diese Einfräsungen müssen in zusammenhang mit einer Abwicklungsähnlichen 2D Skizze stehen. Auf dieser Skizze möchte ich die Positionen dieser Ausfräsungen angeben und auch verändern. Im 3D soll dies dann Dargestellt werden.

Wer kann mir helfen!
Selber habe ich kenntnisse in ACAD 2D und 3D. Inventor Grundkenntnisse. Solid Works Grundkenntisse. Arbeite jetzt mit ACAD 2D und Solid Works.



------------------
Es gibt immer eine Lösung !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP4; Inventor 11
Solidworks Office Premium 2007

erstellt am: 27. Jul. 2007 12:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Dirkww 10 Unities + Antwort hilfreich

Welle modellieren, Ausfräsung+Bohrungen per Reihe anordnen und dann versteh ich Deinen Text nicht mehr    Skizze hilft

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dirkww
Mitglied
Maschinenbau Techniker

Sehen Sie sich das Profil von Dirkww an!   Senden Sie eine Private Message an Dirkww  Schreiben Sie einen Gästebucheintrag für Dirkww

Beiträge: 2
Registriert: 27.07.2007

erstellt am: 27. Jul. 2007 12:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo

Es sollte im Rotor oben in 3D Dargestellt werden und unten in 2D Positioniert werden.

GRuß

------------------
Es gibt immer eine Lösung !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Piet
Mitglied
Konstruktionsleiter & Konstrukteur


Sehen Sie sich das Profil von Piet an!   Senden Sie eine Private Message an Piet  Schreiben Sie einen Gästebucheintrag für Piet

Beiträge: 661
Registriert: 20.11.2001

SWx 2021

erstellt am: 27. Jul. 2007 13:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Dirkww 10 Unities + Antwort hilfreich

Immer noch nicht verständlich, die Zeichnung ist nicht lesbar. Stell die doch mal gesondert rein.

Piet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wago
Mitglied
Konstrukteur


Sehen Sie sich das Profil von wago an!   Senden Sie eine Private Message an wago  Schreiben Sie einen Gästebucheintrag für wago

Beiträge: 523
Registriert: 07.12.2000

erstellt am: 27. Jul. 2007 13:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Dirkww 10 Unities + Antwort hilfreich

Hallo Dirk,

mit welcher SWXSolidWorks Version arbeitest du?

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 27. Jul. 2007 13:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Dirkww 10 Unities + Antwort hilfreich

Zwei Möglichkeiten und noch eine:
Entweder Du beginnst mit dem Mantel als Blechteil in der Abwicklung, um im 2D das Teil steuern zu können, oder Du nutzt das Umwickeln Feature, um die Skizze auf den Mantel zu bekommen. Wenn Du das hast, kannst Du den Bohrungsassistenten auf die Positionen ansetzen,
die Du nun im 3D an der richtigen Stelle siehst!
Dritte Möglichkeit: Du hast eine Eins in Mathe und steuerst mit Gleichungen die realen Maße von den 2D-Skizzenmaßen aus.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

[Diese Nachricht wurde von Lutz Federbusch am 27. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
