Thema: Geschnittene Isometrieansicht in Zeichnung (1942 mal gelesen)
|
helical sweep
Mitglied
Technische Zeichnerin & Dipl.-Ing.
   Beiträge: 202
Registriert: 13.01.2005 SolidWorks 2007 SP 5.0
|
erstellt am: 25. Jul. 2007 12:50  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ist es möglich, eine isometrische Zeichenansicht zu schneiden, also da einen ebenen Schnitt durchzulegen (vielleicht gleich incl. Schraffur?)? Habe es schon den naheliegenden Versuch gestartet, eine Konfiguration mit Schnitt zu erstellen und die räumliche Ansicht darauf zu beziehen... geht aber nicht  Gibt´s noch einen anderen Weg außer über einen Baugruppenschnitt und tricksen? Danke! Kerstin ------------------
Je üppiger die Pläne blühen, um so verzwickter wird die Tat (Erich Kästner)
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian Kolnhofer
Mitglied
Maschinenbautechniker, CSWP 11/2007
Beiträge: 340
Registriert: 06.06.2005 SWX 2023
ProFile V8
Tacton Design Automation
HP ZBook Power G9
Space Mouse Enterprise
|
erstellt am: 25. Jul. 2007 12:54 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
Zitat:
Original erstellt von helical sweep:
Habe es schon den naheliegenden Versuch gestartet, eine Konfiguration mit Schnitt zu erstellen und die räumliche Ansicht darauf zu beziehen... geht aber nicht
Das muss gehen. Ist IMHO auch die beste Methode für sowas. Musst halt nur schauen dass die Zeichnungsansicht die entsprechende Konfiguration abbildet. Gruß
Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 25. Jul. 2007 13:10 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
Klar funktioniert das mit einem Schnitt (Bei Baugruppen Baugruppenschnitt, bei einem Einzelteil einen "normalen" Schnitt, ist ja die gleiche Funktion). Nur das mit der automatischen Schraffur wird dann nichts, da das CAD auf der Zeichnung
keinen Schnitt hat, und jener im Modell wird auf der Zeichnung nicht mit Schraffur
dargestellt. Das mit der Konfiguration wurde bereits geschrieben. Gruss
Mike ------------------
 The Power Of Dreams Schreib mal wieder Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kriechi
Mitglied
Beiträge: 147
Registriert: 06.07.2007 Solidworks Office Prof. 2008 SP 4.0
Win XP SP2
Intel Core 2 6600 (2.40 GHz)
2GB RAM
nVidia Quadro FX 1500
Monitor HP LP2465
|
erstellt am: 25. Jul. 2007 13:52 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
|
helical sweep
Mitglied
Technische Zeichnerin & Dipl.-Ing.
Beiträge: 202
Registriert: 13.01.2005 SolidWorks 2007 SP 5.0
|
erstellt am: 25. Jul. 2007 14:14 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Kriechi:

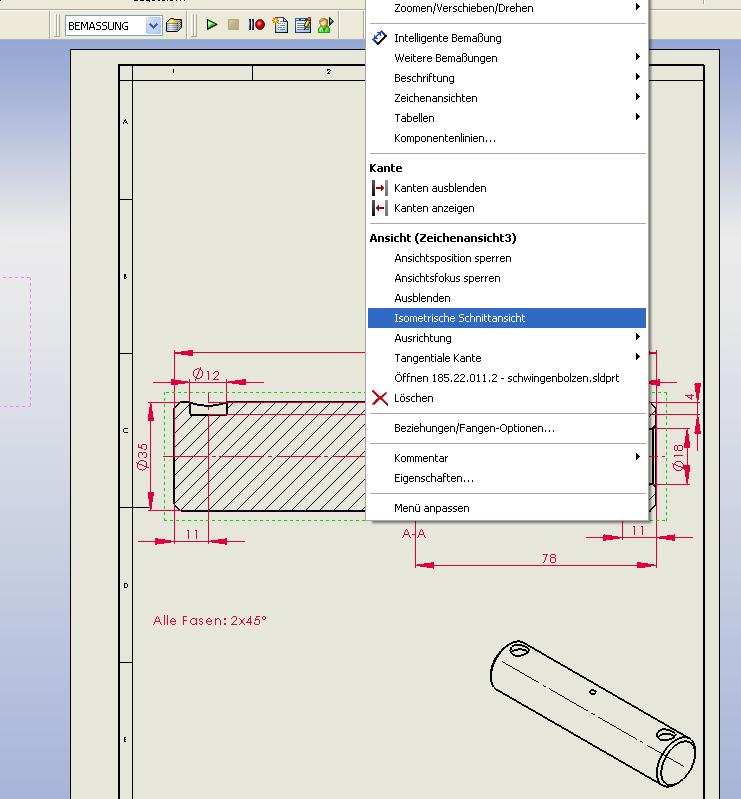

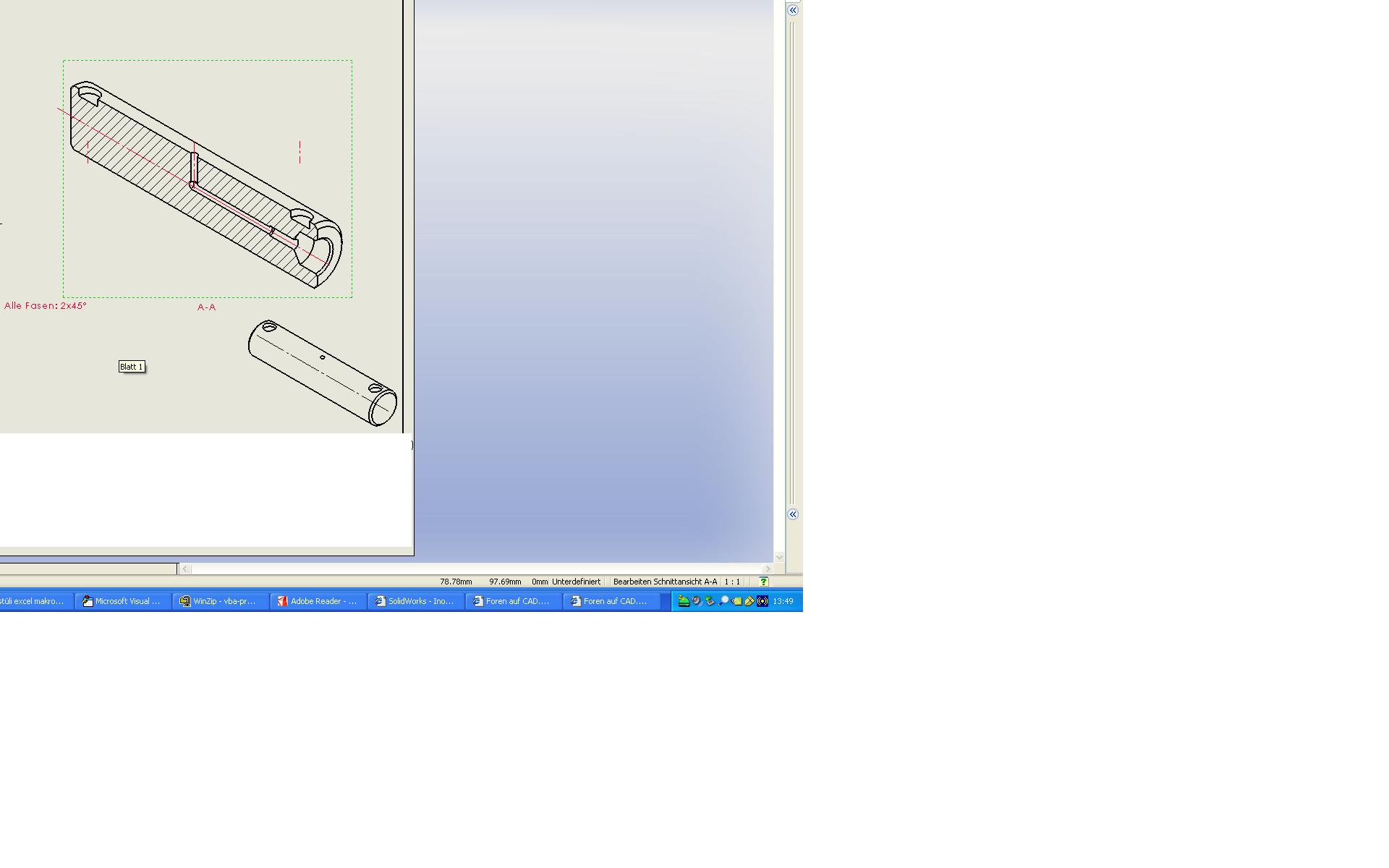

im SWX2007 kann man eine normale Schnittansicht, isometrisch darstellen lassen, ist es das was du suchst?
Ja, genau das meinte ich! Wie geht das denn? ------------------
Je üppiger die Pläne blühen, um so verzwickter wird die Tat (Erich Kästner)
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kriechi
Mitglied
Beiträge: 147
Registriert: 06.07.2007 Solidworks Office Prof. 2008 SP 4.0
Win XP SP2
Intel Core 2 6600 (2.40 GHz)
2GB RAM
nVidia Quadro FX 1500
Monitor HP LP2465
|
erstellt am: 25. Jul. 2007 14:15 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
|
Kranbauer
Mitglied
Konstrukteur; Admin;
Beiträge: 406
Registriert: 26.03.2004 SolidWorks 2014
Dell Precision T3500
16 Gb RAM
Raid 0
2 x Dell 24" TFT
|
erstellt am: 25. Jul. 2007 14:23 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
@Krichi... ... kannst du diese auch so mit der Zeichnung abspeichern?? Ich bring das mit einer normalen Schnittansicht nicht her.. nur wenn ich einen wirklichen Schnitt im Modell unter einer Konfig abgespeichert hab.. Gruß
Christian ------------------
geht nicht gibt's nicht Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kriechi
Mitglied
Beiträge: 147
Registriert: 06.07.2007 Solidworks Office Prof. 2008 SP 4.0
Win XP SP2
Intel Core 2 6600 (2.40 GHz)
2GB RAM
nVidia Quadro FX 1500
Monitor HP LP2465
|
erstellt am: 25. Jul. 2007 14:26 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
|
Christian Kolnhofer
Mitglied
Maschinenbautechniker, CSWP 11/2007
Beiträge: 340
Registriert: 06.06.2005 SWX 2023
ProFile V8
Tacton Design Automation
HP ZBook Power G9
Space Mouse Enterprise
|
erstellt am: 25. Jul. 2007 14:31 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
|
Kriechi
Mitglied
Beiträge: 147
Registriert: 06.07.2007 Solidworks Office Prof. 2008 SP 4.0
Win XP SP2
Intel Core 2 6600 (2.40 GHz)
2GB RAM
nVidia Quadro FX 1500
Monitor HP LP2465
|
erstellt am: 25. Jul. 2007 14:34 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
|
Kranbauer
Mitglied
Konstrukteur; Admin;
Beiträge: 406
Registriert: 26.03.2004 SolidWorks 2014
Dell Precision T3500
16 Gb RAM
Raid 0
2 x Dell 24" TFT
|
erstellt am: 25. Jul. 2007 14:38 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
he cool, das hab ich noch nicht entdeckt.. Danke für die Hilfe... Unities sind unterwegs.. Chris sorry bzgl dem Namen... sind ja teilweise echt kompliziert hier drinnen *ggg*  ------------------
geht nicht gibt's nicht [Diese Nachricht wurde von Kranbauer am 25. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Johannes Anacker
Mitglied
Leiter Produktmarketing
Beiträge: 1046
Registriert: 18.05.2000 SOLIDWORKS 2016 Premium mit allen SWX-Addons mit Windows 7 auf DELL Precision M6600
|
erstellt am: 25. Jul. 2007 16:05 <-- editieren / zitieren --> Unities abgeben: Nur für helical sweep
|
