Thema: Mittenkreuze auf schräge Bohrung (1686 mal gelesen)
|
Punkt1
Mitglied
Techniker Maschinenbau (Konstruktion)
   Beiträge: 10
Registriert: 25.07.2007 SWX 2007 SP4
|
erstellt am: 25. Jul. 2007 10:49  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, vorab:
habe leider über die SuFu nichts zu o.g. Thema gefunden. Also hier meine Problem / Frage:
würde gerne in einer Zeichnung Mittenkreuze auf eine "schräge" Bohrung setzen.
Leider will SWX dies nicht zulassen.
Gibt es eine Option mit der es möglich ist ein Mittenkreuz auf solch eine Bohrung zu setzen? SWX Version = 2006 vielen Dank im voraus Gruß marco
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 25. Jul. 2007 11:19 <-- editieren / zitieren --> Unities abgeben: Nur für Punkt1
Hallo Marco, Wenn eine Bohrung (Kreis) schräg auf eine Fläche trifft, entsteht eine Ellipse.
Wenn du schräg auf eine Bohrung, welche senkrecht auf einer Fläche sitzt siehst, ist
zwar ein Kreis auf der Fläche, doch siehst du auch eine Ellipse.
Bei Ellipsen kann man soviel ich weiss keine Mittelkreuze erstellen.
Du kannst im 3D Modell bei der Ellipse eine Skizze erstellen, und dann in der Zeichnung
in der gewünschten Ansicht diese Skizze einblenden.
Gruss
Mike ------------------
 The Power Of Dreams Schreib mal wieder Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 25. Jul. 2007 12:06 <-- editieren / zitieren --> Unities abgeben: Nur für Punkt1

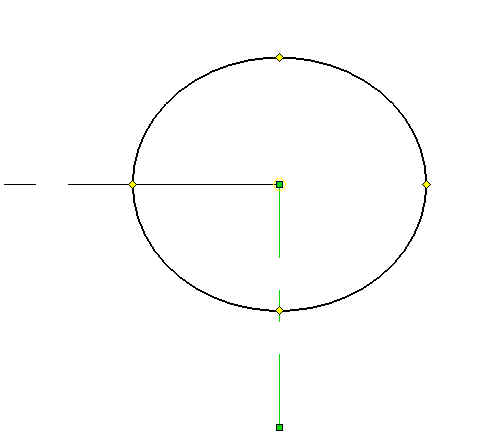

Hallo Marco, Herzlich willkommen im SWX-Brett. Wie Mike schrieb, es ergibt sich eine Ellipse auf die du kein automatisches Mittelkreuz setzen kannst. Aber die Fangfunktion für Mitte und die vier Umfangspunkte ist wie bei einem Kreis noch vorhanden, so daß du ein aus Hilfslinien gezeichnetes Mittelkreuz in der Zeichnung positionieren kannst. HTH
