Thema: Bruchdarstellung 2D-Zeichnung (3224 mal gelesen)
|
Mister-L
Mitglied
Student
   Beiträge: 5
Registriert: 22.07.2007
|
erstellt am: 22. Jul. 2007 15:00  <-- editieren / zitieren -->   Unities abgeben:

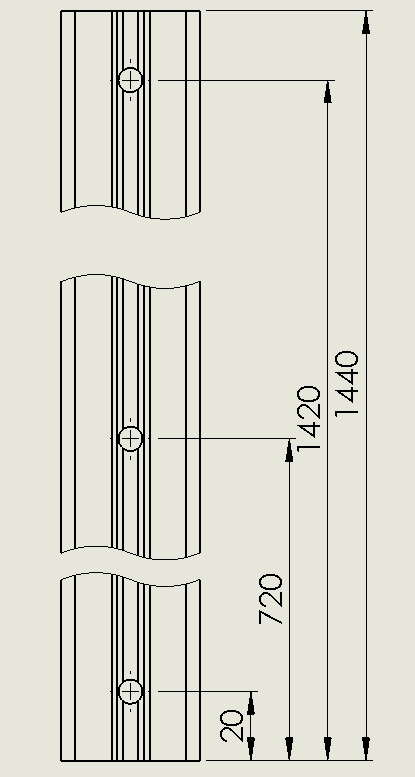

Hallo, ich habe ein Problem bei einer Bruchdarstellung. Es handelt sich um ein item-Profil mit drei Bohrungen (zwei davon außen eine in der Mitte). Da das Profil 1440 mm lang ist muss ich, um die mittlere Bohrung bemaßen zu können, das Profil an zwei Stellen brechen. Soweit ist alles i.O.. Wenn ich die Bruchansicht darstellen lasse ist der Abstand der oberen Bruchlinien zueinander größer als der der unteren. Was kann ich tun? Mit freundlichen Grüßen Mister-L
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Simon Heimbach
Mitglied
Konstrukteur
Beiträge: 82
Registriert: 16.05.2007 Windows XP Pro SP 2
SWX 2008 SP 4.0
MaxxDB v2.88 SP 2.0
MS-Office 2007
Intel Core 2 Duo E6600
4GB RAM
ATI FireGL V7200
|
erstellt am: 22. Jul. 2007 16:02 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
|
Mister-L
Mitglied
Student
Beiträge: 5
Registriert: 22.07.2007
|
erstellt am: 23. Jul. 2007 10:50 <-- editieren / zitieren --> Unities abgeben:
Hallo Simon, was ist mit"PropertyManager" gemeint? Ich kann über Extras/Optionen/Dokumenteneigenschaften/Bruchkanten den Abstand wählen. Habe isch auch getan, der abstand ist aber immernoch unterschiedlich. Gibt es einen Trick? Habe das Teil und die Zeichnung mal angehangen Mit freundlichen Grüßen Mister-L Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Melandri
Mitglied
Technischer Zeichner
Beiträge: 37
Registriert: 19.10.2006 SWX2007 SP5.0
Phoenix/PDM 2007
|
erstellt am: 23. Jul. 2007 11:37 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
Hallo Das einzige was mir einfällt, wäre die Bruchkanten von hand ziehen bis sie ungefähr den gleichen abstand zu den Bohrungen haben, am besten gleich beim erstellen. So viel ich weiß können Bruchkanten nicht durch ein genaues maß definiert werden. ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-

Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 23. Jul. 2007 11:40 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
Zitat:
Original erstellt von Mister-L:
...Gibt es einen Trick?...
Hallo ..., bei mir wird es in den Versionen 2006SP4 und 2007SP2 einwandfrei dargestellt. Warscheinlich hast Du eine Version (ausgefülltes Profil, z.B. mit der Angabe der SolidWorks Version und ServicePack sind beim helfen wertvolle Informationen für den Helfenden) 2005 oder früher mit einem ServicePack, wo dieser Fehler noch nicht behoben ist. Beste Grüße,
Ralf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mister-L
Mitglied
Student
Beiträge: 5
Registriert: 22.07.2007
|
erstellt am: 23. Jul. 2007 12:03 <-- editieren / zitieren --> Unities abgeben:
Hallo, vielen Dank für die Antworten. Es handelt sich um SolidWorks 2005 (SP kann ich leider jetzt nicht sagen, da ich nicht von meinem Rechner aus schreibe). Gibt es eine Möglichkeit die Zeichnung mit einer neueren Version zu bearbeiten und dann trotzdem mit der 2005er zu öffnen? Mit freundlichen Grüßen Mister-L Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kriechi
Mitglied
Beiträge: 147
Registriert: 06.07.2007 Solidworks Office Prof. 2008 SP 4.0
Win XP SP2
Intel Core 2 6600 (2.40 GHz)
2GB RAM
nVidia Quadro FX 1500
Monitor HP LP2465
|
erstellt am: 23. Jul. 2007 12:10 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
|
Simon Heimbach
Mitglied
Konstrukteur
Beiträge: 82
Registriert: 16.05.2007 Windows XP Pro SP 2
SWX 2008 SP 4.0
MaxxDB v2.88 SP 2.0
MS-Office 2007
Intel Core 2 Duo E6600
4GB RAM
ATI FireGL V7200
|
erstellt am: 23. Jul. 2007 18:45 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
|
Mister-L
Mitglied
Student
Beiträge: 5
Registriert: 22.07.2007
|
erstellt am: 23. Jul. 2007 21:22 <-- editieren / zitieren --> Unities abgeben:
Hallo Simon, danke nochmal. Ich glaube der sieht aber bei SW 2005 nicht so aus. So wie ich mitbekommen habe ist das scheinbar ein Fehler von SW 2005 mit dem Abstand. Habe aber leider keine Möglichkeit an ein Service Pack zu kommen. MfG Mister-L Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698
Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 23. Jul. 2007 23:53 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
Seit ich SWX kenne, hab ich das Phänomen noch nicht bei Bruchkantenansichten beobachten können. (2005 hab ich ausgelassen). 2004SP5 funktioniert einwandfrei. Falls Du damit leben kannst, könntest Du ja den Abstand der Bruchkanten auf (nahezu) 0 stellen (0,001). Eventuell ist der Fehler relativ und es fällt dann nicht mehr auf. ------------------
S. Giehl
TDG Technische Dienstverlening Giehl
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Winston Wolf
Mitglied
Braucht der Mensch einen Beruf?
Beiträge: 561
Registriert: 12.08.2003 überlegen macht überlegen
|
erstellt am: 26. Jul. 2007 08:26 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
|
Mister-L
Mitglied
Student
Beiträge: 5
Registriert: 22.07.2007
|
erstellt am: 30. Jul. 2007 07:56 <-- editieren / zitieren --> Unities abgeben:
Hallo, hab es jetzt mit einer 2007er Version probiert und funktioniert ohne Probleme. Scheint wohl doch an meiner "Uralt"-Version gelegen zu haben. Vielen Dank für die vielen Antworten. Mit freundlichen Grüßen Mister-L Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 10. Nov. 2011 11:29 <-- editieren / zitieren --> Unities abgeben: Nur für Mister-L
Hab's vorgestern auf einem Reseller Kundentag gesehen: in der 2008 kann man den Abstand zwischen Modellkante und Bruchkante bemaßen. Das Maß wird in der Bruchkantenansicht dann ausgeblendet. WW
^^ genau sowas hab ich gesucht. danke  michael
