Thema: ungewollte Transparenz in BG (1792 mal gelesen)
|
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
   Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 19. Jul. 2007 14:41  <-- editieren / zitieren -->   Unities abgeben:
Servus, ich noch mal. Bei mir kommt es vor dass Teile beim Wiedereinblenden in BG plötzlich transparent dargestellt werden, manche aber nicht. Hat das schonmal jemand beobachtet und was kann man da machen? Is schon nervig die Teile wieder "untransparent" zu machen. johannes ------------------
Faulheit ist der Motor des Fortschritts Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 19. Jul. 2007 15:04 <-- editieren / zitieren --> Unities abgeben: Nur für Dr Sutton
|

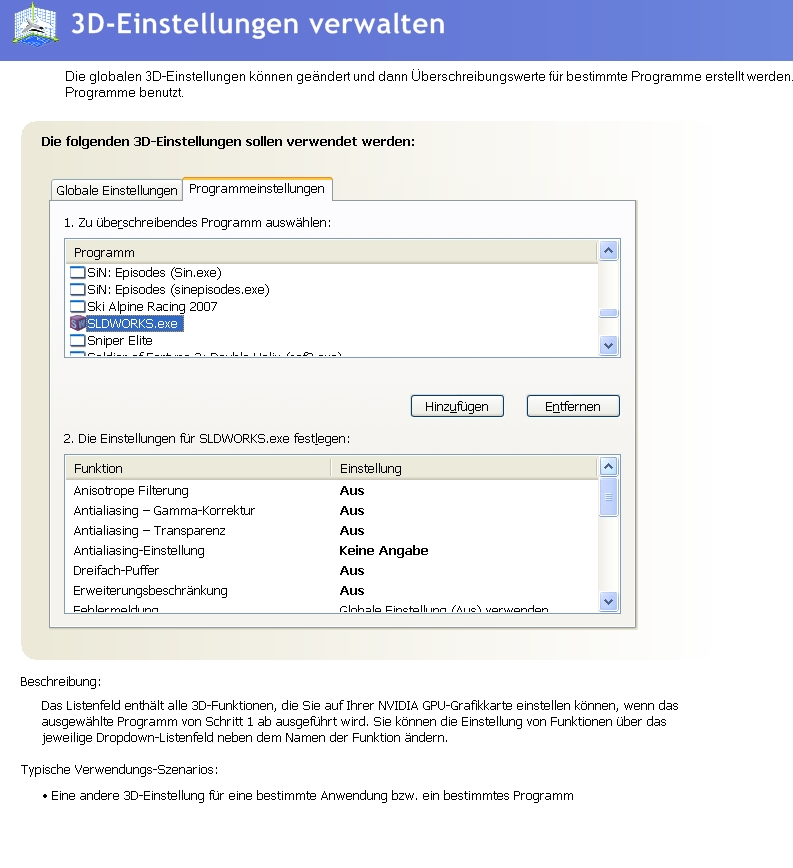

Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 19. Jul. 2007 15:20 <-- editieren / zitieren --> Unities abgeben:
Naja, weiß nicht. Was ich meine: Ich blende ein nicht transparentes Teil in der BG aus, wenn ich es wieder einblende ist es transparent. ich habs sogar dass das teil nicht transparent aussieht, aber ich durch es hindurch das dahinterliegende greifen kann. Das ganze passiert aber nicht mit jedem Teil das ich ausblende.  Nicht mal zwingend beim gleichen Teil wenn ichs 2x hintereinander mache. Komponente bearbeitet habe ich übrigens nicht. Johannes ------------------
Faulheit ist der Motor des Fortschritts Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 19. Jul. 2007 15:35 <-- editieren / zitieren --> Unities abgeben: Nur für Dr Sutton

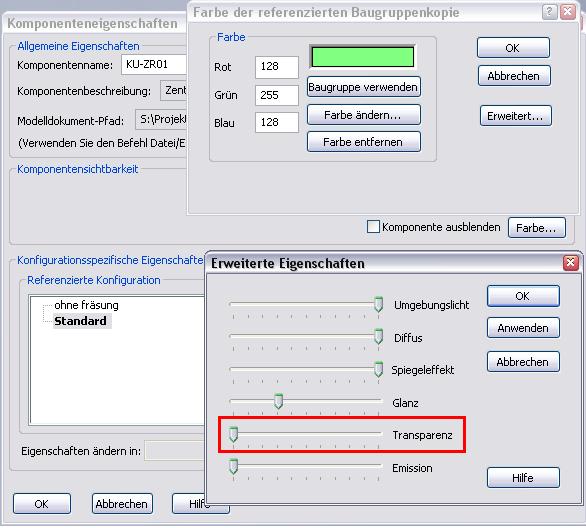

Ist mir noch nie untergekommen, das einzige war mal dass ein Kollege den Teil im Teilbereich gefärbt und transparent gemacht hat und in der BG zusätzlich noch Farbe vergeben hat. Aber bei dir??? Keine Ahnung…
------------------
Grüße
David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 19. Jul. 2007 15:41 <-- editieren / zitieren --> Unities abgeben:
|
DA VOLLI
Mitglied
Dipl.Ing.(FH) IA
Beiträge: 233
Registriert: 27.07.2001 WIN 10 x64
SWX 2021 SP4.1
SWX PDM Professional
|
erstellt am: 19. Jul. 2007 19:05 <-- editieren / zitieren --> Unities abgeben: Nur für Dr Sutton
Hallo Johannes, schau mal in den Anzeigestatus der Baugruppe ... da kann man die Transparenz der einzelnen Teile - auch in Unterbaugruppen - einstellen ... SWX2007 scheint da öfters mal Haken zu machen, wo keine sein sollten, besonders wenn die Teile reduziert dargestellt sind! Um das zu umgehen, gibts irgendwo im Kontextmenü einen Punkt "Anzeigestatus umgehen" oder so ähnlich (Habe leider kein SWX zur Hand, um das Genaue rauszusuchen) ... da bleiben dann die Einstellungen der Originalteile bzw Baugruppen erhalten. Da Volli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti
Mitglied
dipl. Masch.-Ing.
Beiträge: 1175
Registriert: 26.01.2007 Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)
|
erstellt am: 20. Jul. 2007 08:48 <-- editieren / zitieren --> Unities abgeben: Nur für Dr Sutton
|
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 20. Jul. 2007 08:58 <-- editieren / zitieren --> Unities abgeben:
|
murphy2
Ehrenmitglied
-
Beiträge: 1726
Registriert: 30.07.2002 C 64
Amiga 1000 mit
8.5 MB RAM und
Seagate ST225
RLL formatiert
|
erstellt am: 22. Jul. 2007 23:04 <-- editieren / zitieren --> Unities abgeben: Nur für Dr Sutton
Die Marotte ist bei mir auch. Bei mir sind Mehrteileteile, d. h. für's CAM das Fertigteil, dann drumherum das Rohmaterial, das wiederum macht man transparent, jetzt hat man alles so greifbar, wie man es will. Aber eben nicht immer. Den zweiten Körper, eine Austragung, schalte ich bei den Features auf transparent. Solidcam kopiert sich das Ganze und selten, aber eben doch, ist die Transparenz dann futsch. Eine Gesetzmäßigkeit habe ich auch noch nicht gefunden, nur daß ich dann - will ich die Transparenz wieder, alle Seitenflächen des zweiten Körpers wählen kann und wieder transparent machen, alle anderen Möglichkeiten bewirken keine Änderung der undurchsichtigen Darstellung mehr. Bin ich wenigstens nicht ganz allein. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Muethos
Mitglied
Selbstständiger Konstrukteur
Beiträge: 161
Registriert: 16.01.2006 Intel Core2-Duo E8500
16 GB Ram
680 GTX
Samsung 24" + 21"
Windows 7 64bit
Solidworks 2009
|
erstellt am: 27. Sep. 2007 08:38 <-- editieren / zitieren --> Unities abgeben: Nur für Dr Sutton
Ich wärme nochmal ein altes Thema auf. Das mit der Transparenz habe ich auch und das nervt, weil durch dieses Phänomen auch in der Zeichnung ungewollte unsichtbare Linien auftauchen, obwohl diese eigentlich ausgeblendet sind. Man kann durch das Teil in der Baugruppe komplett hindurch greifen, was
auch die Konstruktion sehr verlangsamt, weil man kaum etwas anklicken
kann, auch bei aktiviertem Bauteil. Alle möglichen Einstellungen die bisher genannt wurden habe ich
ausprobiert, doch wird alles immer als nicht transparent angezeigt. In der Ansicht der Baugruppe sieht man zwar nicht durch die Teile
hindurch, jedoch werden die Kreise der Bohrungen angezeigt, was
eigentlich nicht sein dürfte. Wer weiß Rat?
------------------
www.muethos.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
