Autor Thema:  In- und Umkreis bei Spline (1378 mal gelesen)
Bernd Knab
Mitglied



Sehen Sie sich das Profil von Bernd Knab an!   Senden Sie eine Private Message an Bernd Knab  Schreiben Sie einen Gästebucheintrag für Bernd Knab

Beiträge: 373
Registriert: 16.01.2001

SWX 2020 SP5.0

erstellt am: 12. Jul. 2007 16:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen,

ich habe einen Spline und möchte dort einen maximalen Inkreis und einen minimalen Umkreis, die zueinander konzentrisch sind, erzeugen.

Wie kann ich dies erstellen? Tangential-Beziehungen alleine reichen nicht aus.

Gruß Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CadCamBWO
Mitglied
Schreiner


Sehen Sie sich das Profil von CadCamBWO an!   Senden Sie eine Private Message an CadCamBWO  Schreiben Sie einen Gästebucheintrag für CadCamBWO

Beiträge: 40
Registriert: 26.07.2002

Dell Prec. 390
ATI V7200
2G Ram
Solidworks 2004

erstellt am: 13. Jul. 2007 07:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bernd Knab 10 Unities + Antwort hilfreich

Beide Kreise in der Skizze markieren und links auf konzentrisch stellen.

------------------
Was nicht Passt wird Passend gemacht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bernd Knab
Mitglied



Sehen Sie sich das Profil von Bernd Knab an!   Senden Sie eine Private Message an Bernd Knab  Schreiben Sie einen Gästebucheintrag für Bernd Knab

Beiträge: 373
Registriert: 16.01.2001

SWX 2020 SP5.0

erstellt am: 13. Jul. 2007 07:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo CadCamBWO,

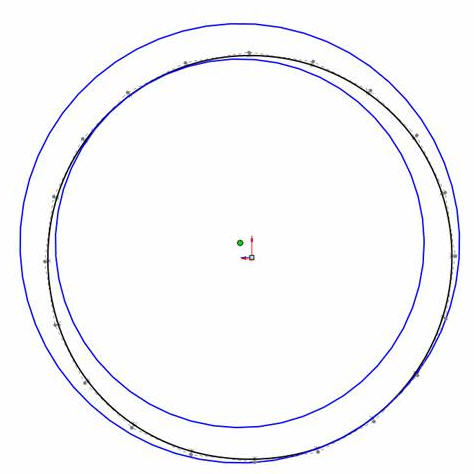

das habe ich natürlich schon gemacht. Danke. Ich kann jedoch nur eine Tangential-Beziehung je Kreis erstellen. Dann habe ich das vorherige Bild. Eine weitere Tangential-Beziehung ist nicht möglich, damit ich mit den Kreisen den Spline enger einschränke.

Gruß Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 13. Jul. 2007 08:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bernd Knab 10 Unities + Antwort hilfreich

Hallo Bernd,

möglicherweise kannst du noch einen Splinepunkt direkt mit deckungsgleich verwenden.
Alternativ kanst du dich über die Kreisdurchmesserbemaßung annähern. Ich löse das beim Umkreis von Strangpressprofilen so, daß ich eine oder zwei Beziehungen setzte, dann den Kreisdurchmesser solange verkleinere bis die Skizze nicht mehr lösbar ist. Aber es ist eine Iteration.

HTHHope this helps (Hoffe, es hilft weiter)
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 13. Jul. 2007 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bernd Knab 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Jonischkeit:
Aber es ist eine Iteration.

Ein Spline kann eine x-beliebige Form annehmen. Es wird zwar, wenn es änlich aussieht
wie im geposteten Bild, immer eine Lösung geben, ev. mehrere mit gleich grossen Kreisen,
doch wird man mit Beziehungen wohl kaum eine exakte Lösung finden.

Beispiel.

Gegeben:
Viereck, also eine Geometrie mit vier geraden Linien, welche sich nicht schneiden.
Eckwinkel und Längen beliebig.

Aufgabe:
Erstellen des In- und Umkreises


Eigentlich ganz einfach.

Inkreis:
Kreis erstellen, 3 mal Tangenzielle Beziehung zu je einer Linie, Ende.
Umkreis:
Kreis erstellen, 3 mal Deckungskleich Kreis zu Eckpunkt, Ende.

Der Mensch kann dies intuitiv richig erstellen. Ändert sich jetzt aber das Viereck,
werden die Kreise ihre Definition behalten. Es ist aber dann möglich, dass er Umkreis
das Viereck schneidet, und dass der Inkreis nicht mehr der maximale ist, oder das
Viereck schneidet.

BTW: Bin mir nicht sicher, ob es für ein allgemeines Viereck überhaupt In- und Umkreis
gibt, die Beschreibung oben zieht darauf.

Somit kann man mit Beziehungen wohl kaum einen Inkreis oder einen Umkreis um einen
Spline erzeugen, welcher zuverlässig passt.

Handarbeit wie von Michael erläutert ist angesagt, oder ein Programm welches dies
erledigt.

Gruss
Mike

------------------

The Power Of Dreams Schreib mal wieder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 13. Jul. 2007 09:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bernd Knab 10 Unities + Antwort hilfreich

Hallo Bernd,

wenn Du den Spline in bestimmten Kreissegmenten an die Kreise anbinden willst, würde ich auch mit Kreisbögen arbeiten. Den jetzt vorhandenen Spline also durch zwei Kreisbögen und zwei Splines ersetzen.

Anschließend kannst Du auch noch die vier Elemente wieder zu einem Spline machen, mit Spline anpassen...

HTH & bis demnäx,
Ralf

BTW: schön das Du wieder in der Top25-Liste bist

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

GeoVisual Civil Engineer CAD APP für 3D, Tiefbau, AEC - Architektur-, Ingenieur- und Bauwesen

Die benutzerfreundliche Softwarelösung zur Visualisierung von Infrastrukturplanungen

Bernd Knab
Mitglied



Sehen Sie sich das Profil von Bernd Knab an!   Senden Sie eine Private Message an Bernd Knab  Schreiben Sie einen Gästebucheintrag für Bernd Knab

Beiträge: 373
Registriert: 16.01.2001

SWX 2020 SP5.0

erstellt am: 13. Jul. 2007 13:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Zusammen,

danke für die Infos. Wir werden die beiden Kreise von Hand versuchen so genau wie möglich einzupassen.

Gruß Bernd

Ralf: Vielleicht reichts noch in den Top25 zu bleiben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
