Thema: Flächen auf Kurvenscheiben (4353 mal gelesen)
|
caipi Mitglied Konstrukteur

 Beiträge: 449 Registriert: 10.05.2004 Dell Precision T5810 Intel Xeon E5v3-1620 16GB DDR4 nVidia Quadro M4000 SWX 2015 Sp 5.0 Autocad 2011
|
erstellt am: 06. Jul. 2007 10:10 <-- editieren / zitieren --> Unities abgeben:
Hallo gemeinde, habe eine Kurvenscheibe konstruiert. Möchte gerne die gesamte umlaufende Fläche zur Verknüpfung mit einer Kurvenrolle in der BG benutzen.Bisher nur eine Teilfläche wählbar. Wie kann ich dies einfach realisieren? 1000 Dank! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 06. Jul. 2007 10:45 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi
Zuerst einmal solltest Du uns genau beschreiben, wie jetzt Dein Teil aussieht. Bisher können wir nur raten. Oder gib uns das Teil! Falls Du Deine Kurvenfläche mit Kreisbogenfolgen o.ä. konstruiert hast und nun lauter Einzelflächen hast, kannst Du folgendes probieren: Mit rechts auf eine Fläche klicken und Tangentialität auswählen. Wenn jetzt rundherum alle Flächen leuchten, dann sind sie tangential und Du kannst als nächstes die Kurvenrollenfläche dazu auswählen und mit der Verknüpfung Kurvenglied so definieren, daß die Rolle an dem Flächensatz bleibt... Wir berechnen, konstruieren und fertigen unsere Kurven allerdings über Punktedateien und Splineflächen und damit hast Du je genau eine Fläche und gar kein Problem... ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik?
[Diese Nachricht wurde von Lutz Federbusch am 06. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinenbau

 Beiträge: 2415 Registriert: 23.07.2001 SWX 24 SP3, PDM Prof. auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 06. Jul. 2007 10:45 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi

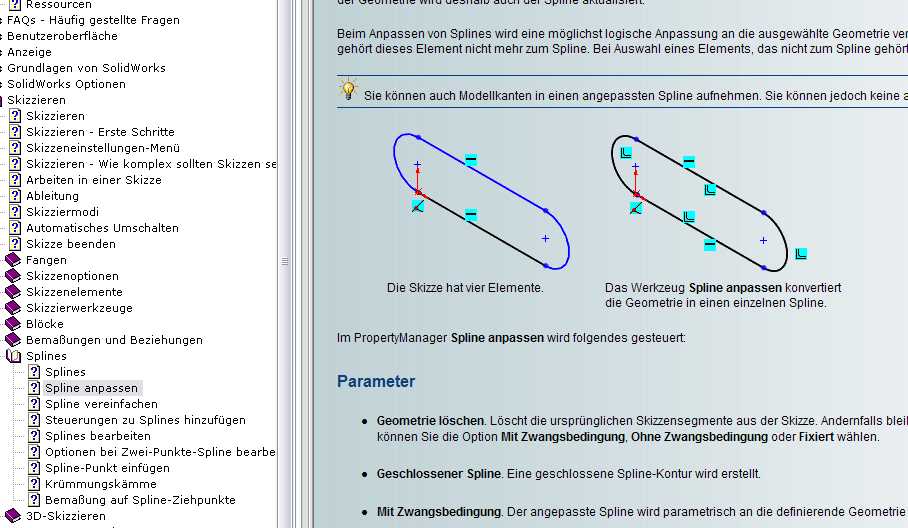

Hallo caipi, die Skizze, die der Kurve zugrunde liegt, sollte ein (stetiger und geschlossener) Spline sein. SWX hat freundlicherweise einen geeigneten Befehl zum Umwandeln anzubieten: "Spline anpassen" (siehe Bild) Eine andere Methode kenne ich nicht. grüße Günter ------------------ Der Unterschied zwischen Theorie und Praxis ist in der Praxis größer als in der Theorie. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
caipi Mitglied Konstrukteur

 Beiträge: 449 Registriert: 10.05.2004 Dell Precision T5810 Intel Xeon E5v3-1620 16GB DDR4 nVidia Quadro M4000 SWX 2015 Sp 5.0 Autocad 2011
|
erstellt am: 06. Jul. 2007 10:55 <-- editieren / zitieren --> Unities abgeben:
|
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 06. Jul. 2007 11:06 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi

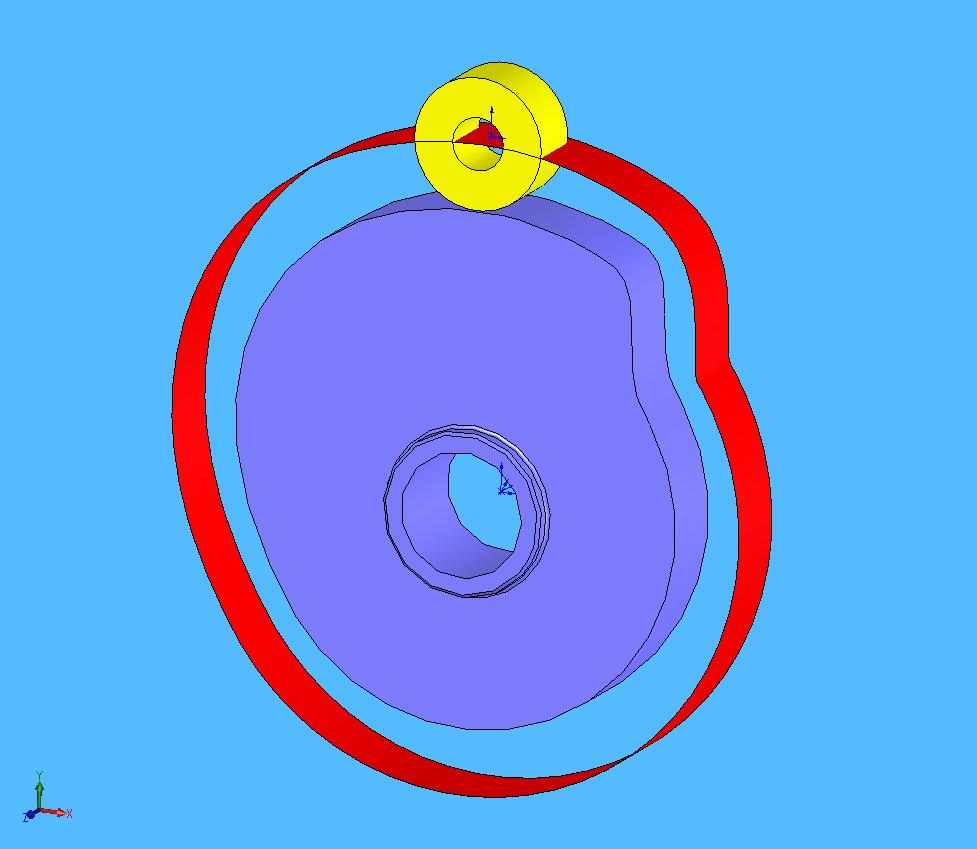

Sieht nach mehreren Splines aus. Kannst Du sie über Tangentialität auswählen und als Kurvenglieder verknüpfen?! Noch einfacher wäre es, gleich mit nur einem Spline zu schneiden... ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
caipi Mitglied Konstrukteur

 Beiträge: 449 Registriert: 10.05.2004 Dell Precision T5810 Intel Xeon E5v3-1620 16GB DDR4 nVidia Quadro M4000 SWX 2015 Sp 5.0 Autocad 2011
|
erstellt am: 06. Jul. 2007 11:18 <-- editieren / zitieren --> Unities abgeben:
|
wago Mitglied Konstrukteur

 Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 06. Jul. 2007 13:58 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi
Hallo caipi, im Anhang ein Beispiel über das Erstellen einer Kurvenmantelfläche (wie bereits oben mehrfach geschrieben, mit "Spline anpassen"). Achte darauf, dass dein Spline 360° umfasst. Die Verknüpfung mit der Rolle ist mittels Rollen-Ursprungspunkt und dem Oberflächen-Offset der Kurvenbahn deckungsgleich erstellt. Vergiss alle anderen Verknüpfungsmöglichkeiten! Die machen nur Ärger... Über "Simulation wiedegeben" dreht sich die Kurve und die Rolle bewegt sich vertikal entsprechend der Mantelform. ------------------ Gruß, Walter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
caipi Mitglied Konstrukteur

 Beiträge: 449 Registriert: 10.05.2004 Dell Precision T5810 Intel Xeon E5v3-1620 16GB DDR4 nVidia Quadro M4000 SWX 2015 Sp 5.0 Autocad 2011
|
erstellt am: 06. Jul. 2007 14:19 <-- editieren / zitieren --> Unities abgeben:
|
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 06. Jul. 2007 15:22 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi

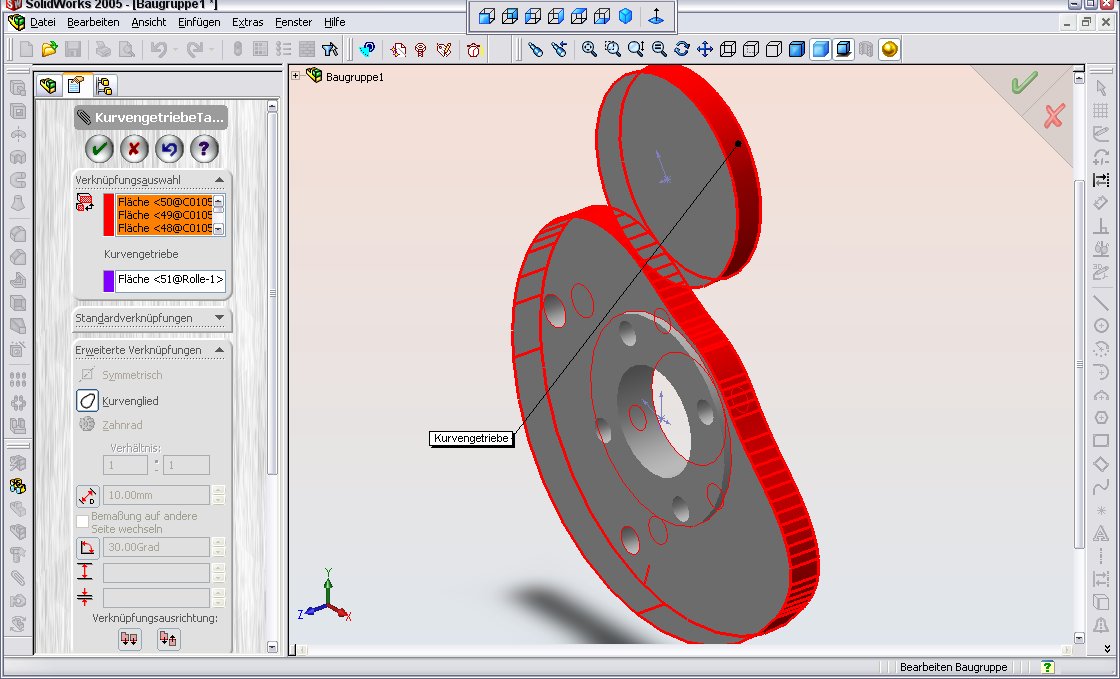

Tja Caipi, um als Kurvenglieder zu verknüpfen, mußt Du genau so auswählen, wie ich vorschlug. Dann sieht Dein FeatureManager nämlich genau so aus, wie in meinem Bild. Ausgangsbedingung: Du bist in der Baugruppe, Kurvenscheibe und Rolle stehen schon bereit und Du bist in keiner Skizze. Es handelt sich um eine Verknüpfungsart, die bei Auswahl der passenden Flächen von selbst erscheint. @Wago: Weshalb sollte alles andere Ärger bereiten?! Wir sparen uns dieses OberflächenOffsetzeuchs und sind trotzdem seit Jahren zufrieden und können alles durchdrehen! Und wir haben viele Kurven - auch alle nebeneinander! ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? [Diese Nachricht wurde von Lutz Federbusch am 06. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
caipi Mitglied Konstrukteur

 Beiträge: 449 Registriert: 10.05.2004 Dell Precision T5810 Intel Xeon E5v3-1620 16GB DDR4 nVidia Quadro M4000 SWX 2015 Sp 5.0 Autocad 2011
|
erstellt am: 06. Jul. 2007 15:38 <-- editieren / zitieren --> Unities abgeben:
|
wago Mitglied Konstrukteur

 Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 06. Jul. 2007 17:11 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi
|
geistreich Mitglied Konstrukteur Sondermaschinen

 Beiträge: 29 Registriert: 13.05.2006 XP Pro SP2 13x SWX2007,SP4, MaxxDB Celsius 3,2GHz 4GB RAM NVIDIA Quadro FX1400/1500
|
erstellt am: 08. Jul. 2007 10:28 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi
Hallo caipi, ich gebe auch gerne meine Erfahrungen weiter. Auf jeden Fall macht es Sinn - wie schon oben erwähnt - mehrere Splines in einen umzuwandeln, dann gibt es auch nur eine Fläche und nicht viele kleine Flächenstücke. Was das Verknüpfen angeht, muss ich wago in gewisser Hinsicht recht geben. Ich habe es auch schon erlebt, wenn Flächen einfach nur tangential verknüpft wurden, dass es damit Probleme gab. Woran das jetzt genau liegt, habe ich nicht untersucht. Ich kann mir aber vorstellen, dass auch die Kurvenform bzw. Steigung, etc. eine Rolle spielen. Wünsche allen noch einen schönen Sonntag. ------------------ Freundliche Grüße Ingo Wir ändern früh, wir ändern spät, wir ändern, was zu ändern geht; wir ändern meistens notgedrungen unsere eigenen Änderungen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 09. Jul. 2007 10:31 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi
Der Umspringeffekt könnte dann auftreten, wenn ihr Lage- oder Größenänderungen zu abrupt macht. Solidworks sucht dann eben nach einer tangentialen Möglichkeit und die hat 2 Lösungen, von denen eine nicht gewollt ist. Ich würde aber nicht sagen, daß dies ein schlimmes Problem ist, das ich mit viel umständlicherer Modellierung und Verknüpfung lösen sollte! ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wago Mitglied Konstrukteur

 Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 09. Jul. 2007 12:06 <-- editieren / zitieren --> Unities abgeben:          Nur für caipi
@ Lutz: Ich hatte mal den von dir vorgeschlagenen Verknüpfungstyp eingesetzt. Bei der Vorführung beim Kunden trat dann dieser Schnappeffekt, der vorher noch nie aufgetreten war, auf.  Angehängt war eine komplexe Hebelmechanik, die danach total "verbogen" im Raum hing. Da wars vorbei mit lustig! Der Verknüpfungstyp "Kurvenglied" ist/kann zweideutig sein, meine Vorgehensweise ist eindeutig! Möge jeder auf seine Weise glücklich werden ------------------ Gruß, Walter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
