Thema: Federdarstellung (4357 mal gelesen)
|
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 21. Jun. 2007 11:01 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute. Ich habe volgendes Problem: Habe einen Dämpfer als Modell und muß eine 2D Ableitung mit SW erstellen.Habe als Vorlage eine 2D Zeichnung aus AutoCAD. Der Dämpfer ist durch die Mitte geschnitten und die Druckfeder wird vereinfacht dargestellt, das heißt, links sind 2 Wickelungen zu sehen und rechts auch. Wie kann ich die Feder mit SW so darstellen? ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Chris C. Mitglied 3D-CAD Freelancer
Beiträge: 697 Registriert: 14.12.2004
|
erstellt am: 21. Jun. 2007 11:20 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
Ganze Feder zeichnen und in der Mitte halbieren. Aber ich denke du bist in der Zwischenzeit schon selber darauf gekommen. ------------------ mit freundlichen Schweizergrüssen Chris Carlyle albeite flöllich, ohne mullen und knullen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wewe_ro Mitglied MaschBauIng
Beiträge: 432 Registriert: 22.06.2004 IV 2014 SP1 SWX 2013 SP3.0 DELL M6700 i7-3740QM 2,7GHz; 16GB RAM; Quadro K3000M (311.44); SpacePilot Win7 64x SP1; Excel 2010
|
erstellt am: 21. Jun. 2007 11:21 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
|
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 21. Jun. 2007 11:51 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von wewe_ro: Hallo,z.B. so: In der Schnittansicht die Kreise anklicken, dann "Elemente übernehmen" und dann die Komponente Feder ausblenden.
Bei mir gibt es den Punkt "Elemente übernehmen" nicht! WO finde ich den Befehl sonst? ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wewe_ro Mitglied MaschBauIng
Beiträge: 432 Registriert: 22.06.2004
|
erstellt am: 21. Jun. 2007 12:00 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
In der Symbolleiste Skizzieren oder im Menü Extras/Skizzieren. In der Zeichnungsumgebung ist der Befehl aktiv nur wenn Geometrieelemente markiert sind, ansonsten ist er ausgegraut. ------------------ Gruß Werner Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 5258 Registriert: 15.04.2007 SWX 2019 Windows 10 x64
|
erstellt am: 21. Jun. 2007 13:02 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
Hallo und einen schönen guten Tag bikerboy. Kommt darauf an, wie du das Modell der Feder aufgebaut hast. Ist die Ferder mit allen Windungen dargestellt, was man ja meistens macht, so gehe ich im Schnitt hin und stelle die Schraffur auf "Füllung". D. h. der kleine Querschnitt wird komplett schwarz dargestellt. Ist dir die Feder zu lang und du willst unbedingt nur die Enden darstellen, kannst du in der Schnittansicht jeden "Kreis" der Feder mit der rechten Maustaste anklicken und dann "Kante ausblenden" wählen. Aber das kostet Zeit, die man als Konstruktionsassisten nicht immer hat. Auch hier gilt: Nicht immer ist es gut das Alte zu übernehmen. Gruß KOELRIT Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 21. Jun. 2007 13:36 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von wewe_ro: In der Symbolleiste Skizzieren oder im Menü Extras/Skizzieren. In der Zeichnungsumgebung ist der Befehl aktiv nur wenn Geometrieelemente markiert sind, ansonsten ist er ausgegraut.
Danke, dein Tipp hat geklappt, jedoch bringt er mich nicht weiter, da ich die Feder anders darstellen wollte! ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 21. Jun. 2007 13:55 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von KOELRIT: Hallo und einen schönen guten Tag bikerboy.Kommt darauf an, wie du das Modell der Feder aufgebaut hast. Ist die Ferder mit allen Windungen dargestellt, was man ja meistens macht, so gehe ich im Schnitt hin und stelle die Schraffur auf "Füllung". D. h. der kleine Querschnitt wird komplett schwarz dargestellt. Ist dir die Feder zu lang und du willst unbedingt nur die Enden darstellen, kannst du in der Schnittansicht jeden "Kreis" der Feder mit der rechten Maustaste anklicken und dann "Kante ausblenden" wählen. Aber das kostet Zeit, die man als Konstruktionsassisten nicht immer hat. Auch hier gilt: Nicht immer ist es gut das Alte zu übernehmen. Gruß KOELRIT

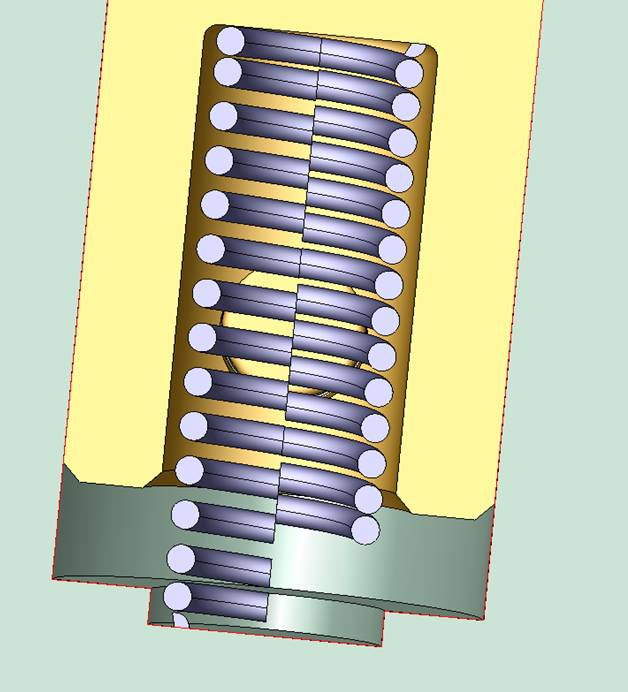

Ich danke dir für deine Hilfe. So, wie im Anhang, will ich die Feder darstellen.
------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 21. Jun. 2007 13:59 <-- editieren / zitieren --> Unities abgeben:
Ich habe jetzt noch ein Problem. Ich habe aus AutoCAD eine Tabelle und kleine Zeichnung dazu in meine 2D-Ableitung eingefügt und seit dem ist alles was ich schreibe,markiere oder einfüger neon grün wie die Tabelle aus AutoCad.Ich habe wieder alles gelöscht, was ich eingefügt habe und auch das Programm neu gestarten, aber das Problen bleibt weiterhin da. Ich hoffe, das ihr mir auch dabei helfen könnt! ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 21. Jun. 2007 14:59 <-- editieren / zitieren --> Unities abgeben:
|
wewe_ro Mitglied MaschBauIng
Beiträge: 432 Registriert: 22.06.2004
|
erstellt am: 21. Jun. 2007 15:12 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
Solltest Du noch keine Lösung für Dein Problem mit der Feder haben, dann könntest Du Dir so behelfen: --> In der Schnittansicht die Feder aus dem Schnittbereich entfernen (nicht geschnittene Darstellung). --> Die notwendigen Linien und Bögen übernehmen und/oder skizzieren, bis die übernommenen und die skizzierten Elemente die gewünschte Darstellung bilden. --> Feder ausblenden. --> Gewünschte Bereiche schraffieren. Hast Du auch die richtigen Beziehungen zwischen den skizzierten Elementen und der Modellgeometrie erstellt, bleibt Deine Darstellung assoziativ zum Modell. EDIT: Ich bin davon ausgegangen dass Du die Feder als 3D-Modell im Zusammenbau hast, und dass es nur um die gleiche zeichnerische Darstellung wie in Autocad geht. Ist das nicht der Fall, dann ignoriere meinen Vorschlag. ------------------ Gruß Werner [Diese Nachricht wurde von wewe_ro am 21. Jun. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
micha01 Mitglied Konstrukteur
Beiträge: 432 Registriert: 19.06.2006 SWX 2020 SP5 HP Z-Book G9
|
erstellt am: 21. Jun. 2007 16:00 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
Ich habe noch 'ne Lösung, die vielleicht nicht ganz das Thema bedient. Ich habe bei Gutekunst die Federn gerechnet und mir die Feder in 2 Stellungen als Step geholt und in einem Part jeweils nur eine Hälfte benutzt. Sieht toll aus, frisst aber ziemlich Leistung, wenn mann mehrere verbaut In letzter Zeit mache ich nur noch rohrförmige Ersatzkörper. Micha ------------------ Eigentlich mach ich Pro/E Nur machmal auch SW Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 5258 Registriert: 15.04.2007 SWX 2019 Windows 10 x64
|
erstellt am: 21. Jun. 2007 20:23 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
Hallo und einen schönen guten Morgen bikerboy. Habe mir deine Darstellung angesehen. Auch ich gehe davon aus, das du im Ass (Assembly) die Feder als komplettes Modell eingebaut hast. Deswegen mein obiger Vorschlag. Ist es dir wirklich nicht möglich auf die von dir gewählte zeichnerische Darstellung zu verzichten? In dem Falle wird der zeitliche Aufwand doch schon recht hoch, auch wenn eine brauchbare Lösung gefunden werden sollte. Es gibt auf dem WEB einige Lösungen zum Modellaufbau einer beliebigen Druckfeder. Meist in dem Sinne, das die ersten Windungen ein Feature sind, dann schließt sich als "Mitte" ein nächste Feature an. Die letzten Windungen sind ein drittes Feature. Wenn Du eine solche Feder hast, kannst Du die "Mitte" in einer Konfig unterdrücken. Diese erscheint dann nicht im Schnitt auf der Zeichnung. Somit wäre eine annähernde Lösung für dich vorhanden. Bevor du nun fragst: "wo sinnen die Federn" hier ein http://solidworks.cad.de/lib_feder01.htm Da suchste dir am besten eine von Gerd Wings aus. Hab uf die Abait uch eine. Mal gugge, wennde schön bitte bitte sagst krichste se. Allerdings nicht annähernd so komfortabel in der Bedienung wie die vom Meister Gerd Wings. Gruß KOELRIT Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rhrumpel Mitglied Konstrukteur
Beiträge: 648 Registriert: 21.03.2004 Firma: SWX 2017 Premium SP3.0 (Primär) SWX 2021 Premium SP3.0 Lenovo P70 32 GB RAM i7-6820HQ 2,7Ghz Quadro M4000M WIN10 PRO 64bit 3d Connexion SpacePilot
|
erstellt am: 21. Jun. 2007 21:07 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
Juhu ! Behelft Euch nicht mit irgendwelchen Vorlagen. Im Supportbereich gibt es ein Klasse Federnmakro zum download. Gruß Ralf ------------------ Die Faulheit hat der Herr vor den Verstand gesetzt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wago Mitglied Konstrukteur
Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 22. Jun. 2007 22:33 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
Hallo Niko, hier eine Möglichkeit, wie es gehen könnte: Schneide an der Feder mit einem Halbschnitt das weg, was weg soll und blende die alleine stehenden Windungen aus (Volumenkörper). In der Zeichnung erstellst du einen Schnitt mittig durch die BG. Im Schnittbereich schließt du die Feder und Sonstiges aus. Dann nach Belieben noch Mittel- und/oder Hilfslinien händisch hinzu. Aber du kannst das alles auch in den angehängten Dateien nachvollziehen. ------------------ Gruß, Walter [Diese Nachricht wurde von wago am 22. Jun. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 25. Jun. 2007 15:14 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von wago: Hallo Niko,hier eine Möglichkeit, wie es gehen könnte: Schneide an der Feder mit einem Halbschnitt das weg, was weg soll und blende die alleine stehenden Windungen aus (Volumenkörper). In der Zeichnung erstellst du einen Schnitt mittig durch die BG. Im Schnittbereich schließt du die Feder und Sonstiges aus. Dann nach Belieben noch Mittel- und/oder Hilfslinien händisch hinzu. Aber du kannst das alles auch in den angehängten Dateien nachvollziehen.
Leider kriege ich deine Modelle und Baugruppe nicht auf. Es kommt volgende Fehlermeldung: "Das Dokument konnte nicht geöffnet werden. Zukünftige Version." Wie kriege ich den die Modelle auf? MfG Niko ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 26. Jun. 2007 08:50 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von rhrumpel: Juhu !Behelft Euch nicht mit irgendwelchen Vorlagen. Im Supportbereich gibt es ein Klasse Federnmakro zum download. Gruß Ralf
Kann mir einer bitte einen Link ZUM Supportbereich geben? oder direkt zum Federmacro. MfG Niko
------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 26. Jun. 2007 09:52 <-- editieren / zitieren --> Unities abgeben:
Kann mir einer bitte die Datei von WAGO so umwandeln, das ich die Datei mit SW 2006 aufkriege. MfG Niko ------------------ MfG Niko [Diese Nachricht wurde von bikerboy14 am 26. Jun. 2007 editiert.] [Diese Nachricht wurde von bikerboy14 am 26. Jun. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rhrumpel Mitglied Konstrukteur
Beiträge: 648 Registriert: 21.03.2004 Firma: SWX 2017 Premium SP3.0 (Primär) SWX 2021 Premium SP3.0 Lenovo P70 32 GB RAM i7-6820HQ 2,7Ghz Quadro M4000M WIN10 PRO 64bit 3d Connexion SpacePilot
|
erstellt am: 27. Jun. 2007 12:36 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
|
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 28. Jun. 2007 08:40 <-- editieren / zitieren --> Unities abgeben:
Hallo. Danke für den Link.Ich habe das Macro entpackt und ausgeführt. Ich glaube,das ich was falsch machen. Bei mir kommt volgende Fehlermeldung : "Variable nicht definiert." Was bedeutet das? ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wago Mitglied Konstrukteur
Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 28. Jun. 2007 11:27 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
|
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 28. Jun. 2007 14:51 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von wago: Hallo Niko,hier noch mal die Feder in SWX 2006.
Danke. Das ist doch ein Modell! Ich dachte,das man die Ansicht in der 2D-Ableitung machen kann! MfG Niko ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wago Mitglied Konstrukteur
Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 28. Jun. 2007 16:05 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
|
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 29. Jun. 2007 08:30 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von bikerboy14: Kann mir einer bitte die Datei von WAGO so umwandeln, das ich die Datei mit SW 2006 aufkriege.MfG Niko
Kann mir bitte einer die Dateien von WAGO so umwandeln, das ich die Dateien mit SW 2006 aufkriege? Möchte gerne sehen, was er da für mich erstellt hat! Er hat sich nähmlich bemüht und ich kann jeztzt seine Arbeit leidere nicht angucken! Bitte umwandeln!
------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wago Mitglied Konstrukteur
Beiträge: 523 Registriert: 07.12.2000
|
erstellt am: 30. Jun. 2007 12:25 <-- editieren / zitieren --> Unities abgeben: Nur für bikerboy14
|
bikerboy14 Mitglied Technischer Zeichner
Beiträge: 35 Registriert: 07.05.2007 SolidWorks 2006 SP5
|
erstellt am: 02. Jul. 2007 14:12 <-- editieren / zitieren --> Unities abgeben:
Danke schön. Jetzt habe ich mir das ganze angeguckt und verstanden. Ich muß dei Feder schon im Modell passend scheniden, damit die in der 2D-Ableitung richtig dargestellt wird. MFG Niko ------------------ MfG Niko Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
