Thema: Formnest erstellen und sklarien um 50% (3101 mal gelesen)
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 14. Jun. 2007 13:57 <-- editieren / zitieren --> Unities abgeben:
Hallo alle miteinander! Habe ein Riesen Problem. Habe folgende Aufgabenstellung erhalten ohne Erklärungen der dazugehörigen Dipl.-Ing. an der FH-Mittweida: Aufgabe 09.2 (22. + 23. KW) Form – 45 min Formnest für Kunststoffflasche vorbereiten · vorhandenes Modell Kunststofflasche auf 50% Skalieren => Kunststoffflasche_skaliert.sldprt · Neu… Baugruppe => Formnest.sldasm * Formnest: Kunststoffflasche_skaliert.sldprt auf Ursprung einfügen * Formnest: Einfügen Komponente Neues Teil… => Form.sldprt auf xy-Ebene - Form: Skizze 1 -> Formskizze 1 (Maße, siehe unten) Formskizze 1 -> Linear Austragen > Mittig > 60 mm Einfügen -> Features -> Formnest… > Konstruktionskomponente > Kunststofffl... Skalierung um Schwerpunkt z.B.: 3% ~> gut sichtbar * Formnest: Kunststoffflasche… -> ausblenden - Form: weitere Skizze um Form zu teilen Schnitt-Linear austragen => Seite 1 (FH1) durch alles Schnitt-Linear austragen 1 – FH1 unterdrücken - Form: weitere Skizze um Form zu teilen Schnitt-Linear austragen => Seite 2 (FH2) durch alles ~> Schnittseite beachten Form aus Baugruppe Formnest öffnen: 2 Konfigurationen für Formhälfte 1 und Formhälfte 2 hinzufügen. Form speichern/schließen ~> Konfigurationen stehen in der Baugruppe Formnest zur Verfügung!
Ich könnte Kotzen wenn ich darann denke. Kann mir bitte jemand sagen wie ich diese Aufgabe lösen kann?!! Danke schon mal im Voraus LG Schanny
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 14. Jun. 2007 14:21 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
Anstelle des Kotzens, würde ich die Aufgabe lieber nochmals gut durchlesen und Schritt für Schritt durcharbeiten! Ist ja wirklich toll beschrieben! Mit der SolidWorks Hilfe als Händchenhalter und die Forumsuche natürlich, sollte das absolut kein Problem sein! Welche SolidWorks Version hast Du denn? Unter Hilfe hat es auch Lehrgänge - perfekt für Dich und Deine Aufgabe! ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian Kolnhofer Mitglied Maschinenbautechniker, CSWP 11/2007

 Beiträge: 340 Registriert: 06.06.2005 SWX 2023 ProFile V8 Tacton Design Automation HP ZBook Power G9 Space Mouse Enterprise
|
erstellt am: 14. Jun. 2007 14:21 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 14. Jun. 2007 14:44 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Ahleggs Mitglied design engineer

 Beiträge: 887 Registriert: 20.06.2006 SW2010OffPremX64SP4.0/ProE-WF4 Win7x64@DualXeon5660/@2.8GHz 24gDDR3regECC-1333MHz QuadroFX3800
|
erstellt am: 15. Jun. 2007 00:08 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 07:48 <-- editieren / zitieren --> Unities abgeben:
|
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 15. Jun. 2007 07:49 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 07:52 <-- editieren / zitieren --> Unities abgeben:
|
G. Dawg Ehrenmitglied V.I.P. h.c. Teamleiter FEM Simulation

 Beiträge: 2622 Registriert: 12.07.2004 SolidWorks_2o2o SP3.o Win10_x64, Quadro_P2ooo. VisualStudio_2o19_Pro. FEM: Forge_NxT_HPC, ANSYS_WB. 3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 15. Jun. 2007 07:54 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 09:02 <-- editieren / zitieren --> Unities abgeben:
Fehler Skalieren1 Die Skalierungsoperation konnte nicht ausgeführt werden, da sie zu inkonsistenter Geometrie geführt hätte. Versuchen Sie es mit einem anderen Skalierungswert. Diese meldung bekomme ich ständig (auch wenn ich kleinere Werte nehme)!! Was denkst du was das ist?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan Mitglied Dipl.-Ing.

 Beiträge: 1271 Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022 Priv. Dell M7740 16GB, nVidia , Win10, SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 15. Jun. 2007 09:15 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Markus Brunner Mitglied Entwicklung / Konstruktion

 Beiträge: 1111 Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 15. Jun. 2007 09:19 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
Hallo Schanny wenn das Teil eine Flasche ist, vermute ich mal, dass es ein Feature "Wandung" enthält. Versuch mal dieses zu unterdrücken, und dann nochmals zu skalieren, so kannst du zumindest herausfinden, wo der Fehler liegt und wo du den Hebel ansetzen musst. HTH Gruss Markus ------------------ Zeit, das Wertvollste das wir haben, wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad Mitglied Konstrukteur

 Beiträge: 469 Registriert: 13.01.2005 Core 2 Duo E8600 8 Gb RAM Quadro FX3500 Win PRO x64 SP2 SWX 2006 SP 5.1 SWX 2007 SP 5.0 SWX 2008 SP 5.0 Office 2003
|
erstellt am: 15. Jun. 2007 09:19 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 09:55 <-- editieren / zitieren --> Unities abgeben:
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 10:24 <-- editieren / zitieren --> Unities abgeben:
Hey Ihr! Das nächste Problem ist aufgetetten. Erstmal soviel, die Skalierung hat jetzt funktioniert. Jetzt soll ich eine neue Baugruppe öffnen, und da das Problem: Das Programm schmiert ständig ab. Komme einfach nicht rein Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 15. Jun. 2007 10:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
Neue (leere) Baugruppe öffnen geht nicht?! Nimm eine andere Vorlage/stell eine andere Standardvorlage ein, oder mache Dir eine, indem Du einer funktionierenden Baugruppe alle Teile löschst und die als Vorlage speicherst... Wenn allerdings schon was drin ist in der Baugruppe und sie immer abschmiert, könntest Du sie im Öffnen-Dialog auf unterdrückt einstellen und so laden und dann jedes Teil einzeln von der Unterdrückung befreien, dann solltest Du sehen, woran es liegt... ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 11:30 <-- editieren / zitieren --> Unities abgeben:
Habe ich! Funktioniert! Andere Frage: Vie füge ich Konfigurationen hinzu? (Siehe Aufgabenstellung ganz oben) Ich weiß ich stelle mich ziemlich blöd an, aber bei und in der Fh wir das Fach unterrichtet von einem Dipl.Ing., der auf Frauen in dieser Fachrichtung garnicht gut zu sprechen ist, daher werden uns auch nur selten bis garkeine Fragen beantwortet und wir Mädels (3 an der zahl) müssen uns selber durchbeißen, wass verdammt schwierig ist, wenn man noch nie mit dem Programm gearbeitet hat. LG Janette
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 15. Jun. 2007 11:45 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 11:48 <-- editieren / zitieren --> Unities abgeben:
Habe des jetzt nach Suchen gefunden und so gemacht wie es in der Aufgabe steht. Problem: Das Formnest ist nicht sichtbar, sprich es schließt eben ab mit schnittfläche! habe ich was falsch verstanden? Hilfe Hilfe Hilfe mir platzt gleich der Kopf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 15. Jun. 2007 12:12 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny
|
Schanny Mitglied Student

 Beiträge: 10 Registriert: 14.06.2007
|
erstellt am: 15. Jun. 2007 13:30 <-- editieren / zitieren --> Unities abgeben:
|
Markus Brunner Mitglied Entwicklung / Konstruktion

 Beiträge: 1111 Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 15. Jun. 2007 13:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Schanny

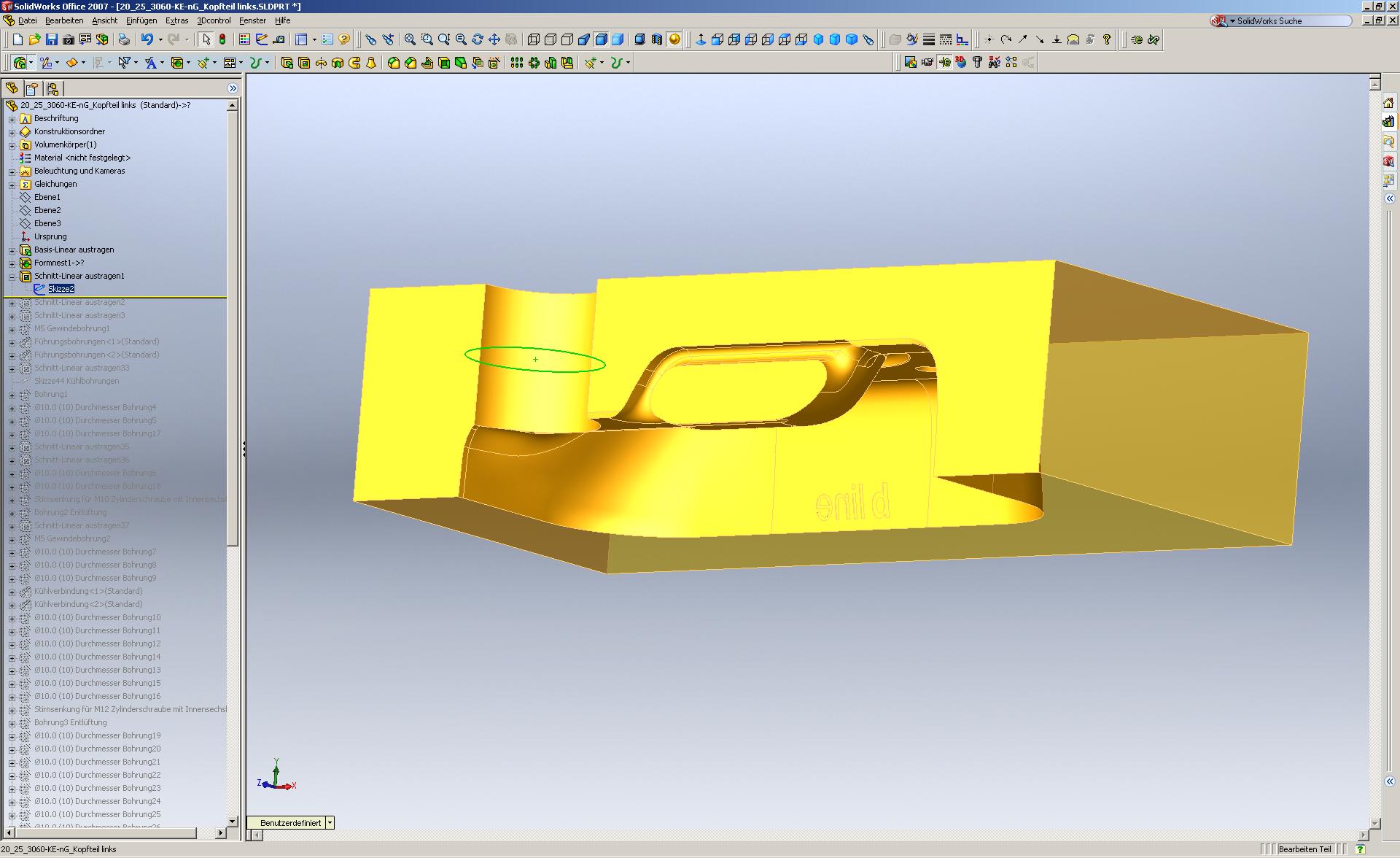

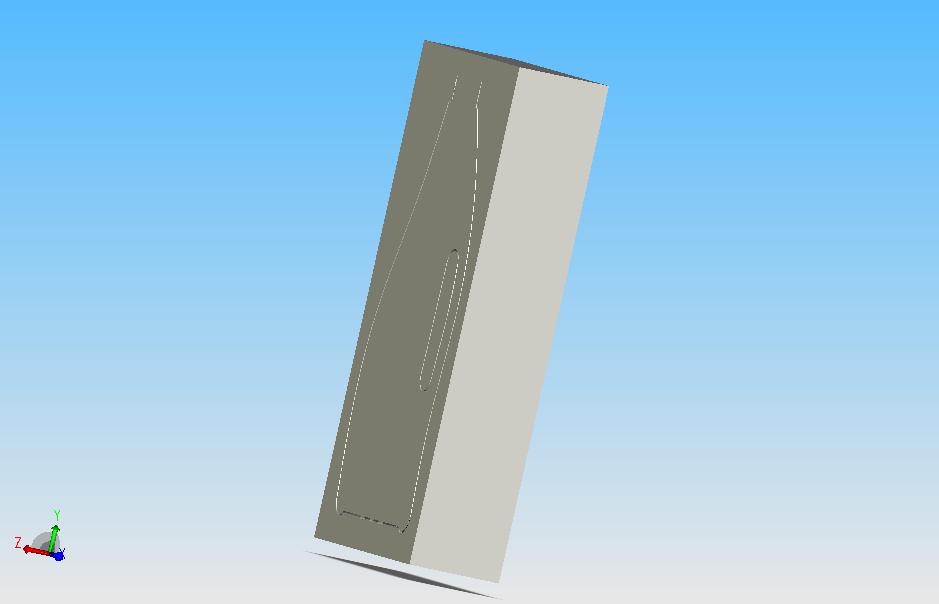

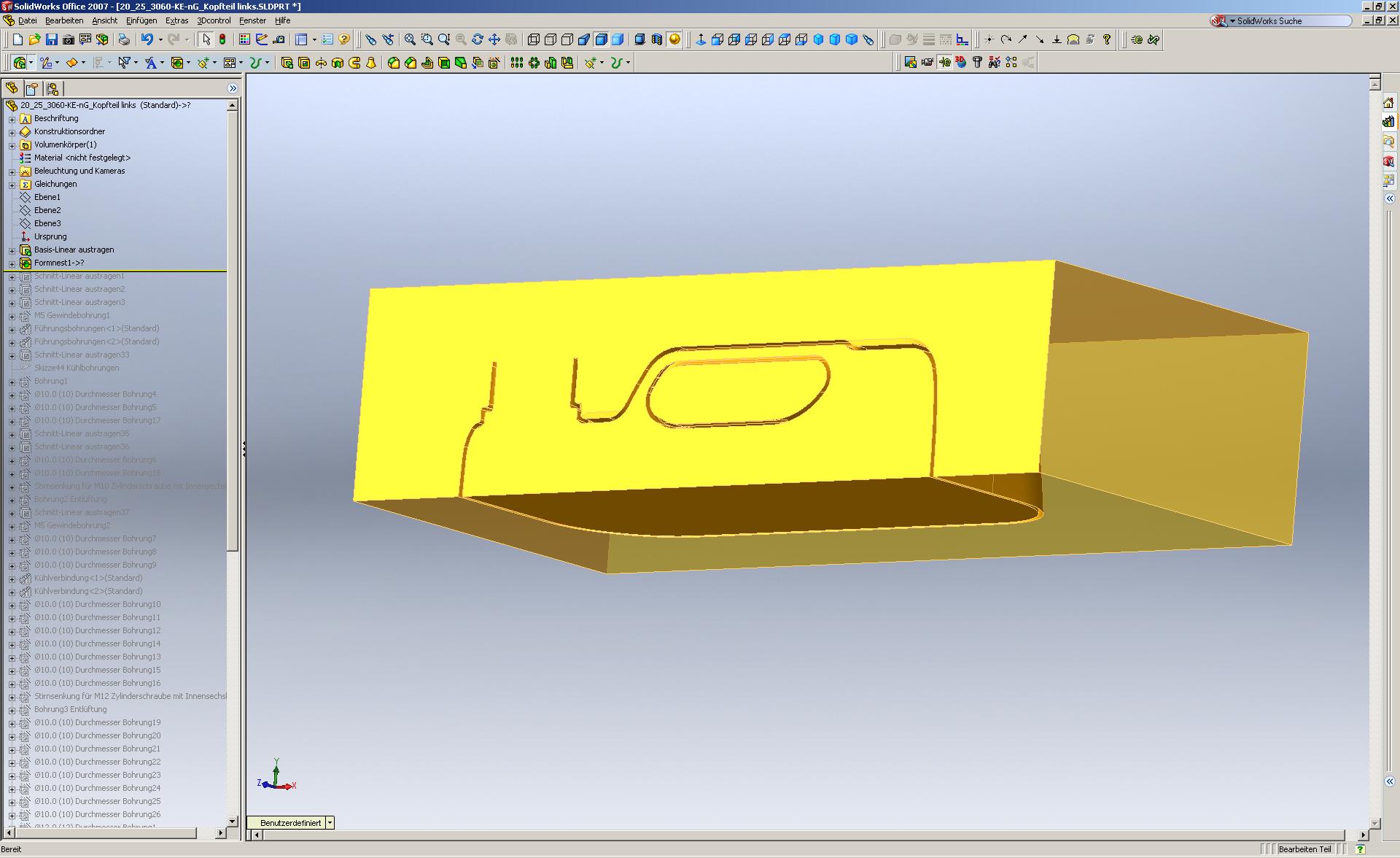

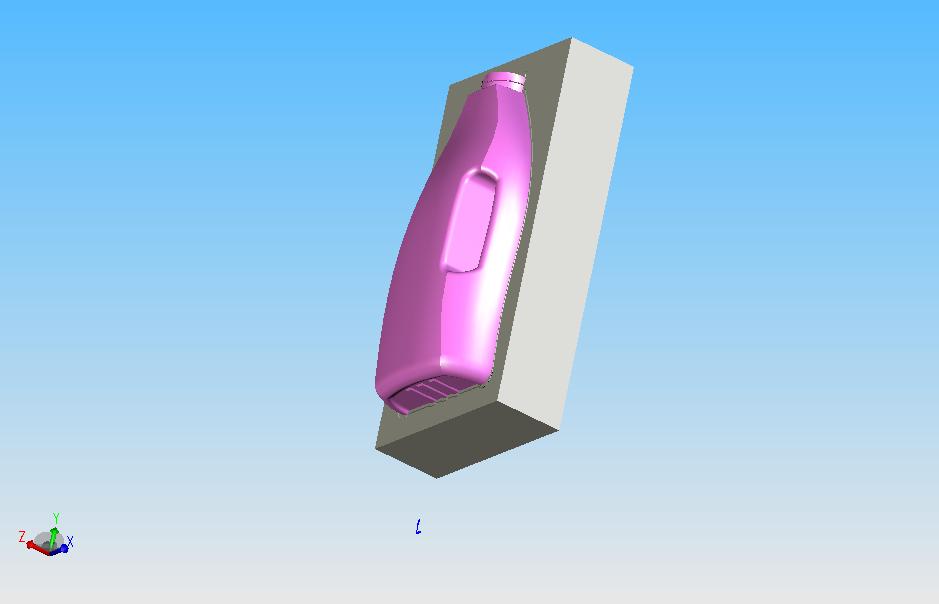

Zitat: Original erstellt von Schanny: Da ahst du Bild von Formnest ohne Flasche und Mit Flasch
