Thema: Einzelteilzeichung Strukturbauteil (857 mal gelesen)
|
TheConstructor
Mitglied
Schüler
   Beiträge: 12
Registriert: 27.12.2006 Solidworks 2007
Solidworks 2008
|
erstellt am: 22. Mai. 2007 18:08  <-- editieren / zitieren -->   Unities abgeben:

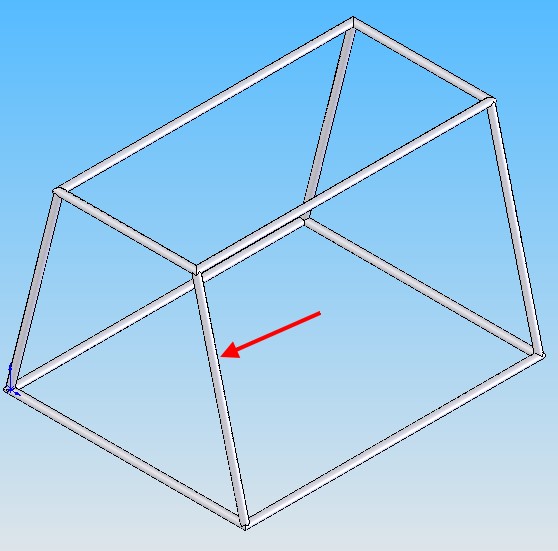

Hallo liebe SWXler Ich versuche gerade ein wenig Erfahrung mit Schweisskonstruktionen zu sammelen, und nun würde mich interessieren wie ich von einem runden Strukturbauteil eine Einzelteilzeichnung (Relative Ansicht?) erstellen kann. Freue mich über jede Antwort. Gruß Georg [Diese Nachricht wurde von TheConstructor am 22. Mai. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 22. Mai. 2007 18:18 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
|
scharp
Mitglied
Konstrukteur Verpackungsmaschinen
Beiträge: 98
Registriert: 10.10.2002
|
erstellt am: 22. Mai. 2007 21:18 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
Ja, SWX  möchte ja bei einer relativen Ansicht zwei aufeinander senkrecht stehende Flächen von Dir. Wenn Du keine hast, mußt Du Dir Ebenen basteln, die insofern sinnvoll sind, das ja nachher die Ansicht der Zeichnung senkrecht zu dieser Ebene dargestellt wird. Was meiner Ansicht nach seit SWX2007 eine kleine neue Falle ist: Du must noch den Haken "alle Körper" bei relative Ansicht, der fälschlicherweise standardmäßig gesetzt ist, rausmachen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TheConstructor
Mitglied
Schüler
Beiträge: 12
Registriert: 27.12.2006 Solidworks 2007
Solidworks 2008
|
erstellt am: 22. Mai. 2007 22:16 <-- editieren / zitieren --> Unities abgeben:

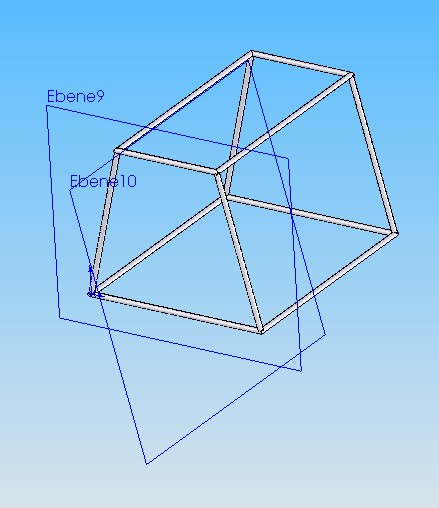

Vielen Dank erstmal für die raschen Antworten!!! Das mit den Ebenen war auch meine Erste Idee, doch aus irgend einem Grund lassen sich die Ebenen bei mir nicht auswählen.
Keine Ahnung welchen Fehler ich mache.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kranbauer
Mitglied
Konstrukteur; Admin;
Beiträge: 406
Registriert: 26.03.2004 SolidWorks 2014
Dell Precision T3500
16 Gb RAM
Raid 0
2 x Dell 24" TFT
|
erstellt am: 22. Mai. 2007 22:30 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
meiner meinung nach geht es nicht, da du einfach nix anwählen kannst (wie schon geschrieben).. Ich hatte so einen Fall auch schon und hab mir über konfigurationen geholfen...
Ob das Sinnvoll ist sei mal dahingestellt
Falls aber jemand eine Idee hat wie das richtig geht wär ich auch dankbar !!! CU
Chris
------------------
geht nicht gibt's nicht Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 23. Mai. 2007 08:49 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
|
quepasa
Mitglied
Metallbautechniker
Beiträge: 186
Registriert: 02.02.2004 Win7 x64, SWX 2011 SP3.0, ACAD 2010, i7/965, FX 1700, 12Gb RAM, Honda CB500T Bj.75, Alfa 75
www.psmetalltechnik.ch
|
erstellt am: 23. Mai. 2007 09:11 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
hallo Georg gibt noch ne andere Möglichkeit.... die einzelnen Körper als Teil speichern..
im Featurebaum
- RMT auf Zuschnittliste
- Baugruppe erstellen
- Körper auswählen
- Speicherort und Name vergeben
- fertig Die Baugruppe unten kannst Du leer lassen wenn Du Sie nicht brauchst.
So kannst Du mit Parts arbeiten, vielleicht musst Du jenachdem wie die Körper in der Schweisskonstruktion im Raum stehen neue Ansichten definieren. Nicht der einfachste Weg  , aber er funktioniert wenigstens! Gruss
Paul Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TheConstructor
Mitglied
Schüler
Beiträge: 12
Registriert: 27.12.2006 Solidworks 2007
Solidworks 2008
|
erstellt am: 23. Mai. 2007 18:01 <-- editieren / zitieren --> Unities abgeben:
|
Nobby
Mitglied
Konstrukteur
Beiträge: 49
Registriert: 15.09.2002 SWX Office.Pro 2006-SP 4
Microsoft Windows XP-SP 2
AMD Athlon 64X2Dual-2 GB RAM
ATI Radeon X1600-256 MB
|
erstellt am: 23. Mai. 2007 18:54 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
|
quepasa
Mitglied
Metallbautechniker
Beiträge: 186
Registriert: 02.02.2004 Win7 x64, SWX 2011 SP3.0, ACAD 2010, i7/965, FX 1700, 12Gb RAM, Honda CB500T Bj.75, Alfa 75
www.psmetalltechnik.ch
|
erstellt am: 24. Mai. 2007 07:56 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
|
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 24. Mai. 2007 08:41 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
|
TheConstructor
Mitglied
Schüler
Beiträge: 12
Registriert: 27.12.2006 Solidworks 2007
Solidworks 2008
|
erstellt am: 24. Mai. 2007 19:24 <-- editieren / zitieren --> Unities abgeben:
|
scharp
Mitglied
Konstrukteur Verpackungsmaschinen
Beiträge: 98
Registriert: 10.10.2002
|
erstellt am: 24. Mai. 2007 20:03 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
Also, ich hab mir Dein Teil auch runtergeladen. Ich kann bei Zeichenansicht relativ zu Modell auch keine Ebenen anwählen. Ich arbeite hier mit einer SWX2006 home edition. Ich hab dann auf jeder Deiner Ebenen kurz ein Rechteck skizziert und mit dem weg vom Körper einen Schnitt gemacht. Das gibt dann 2 so ganz kleine Schlüsselflächen auf dem Rundmaterial, die rechtwinklig zueinander sind.
Und die 2 Flächen lassen sich anwählen, und dann kann man den Körper allein auf der Zeichnung darstellen.
Probiers mal.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 24. Mai. 2007 20:04 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
|
| |
dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3627
Registriert: 11.02.2005 Win 10
SWX 2019 SP 5.0
|
erstellt am: 25. Mai. 2007 08:11 <-- editieren / zitieren --> Unities abgeben: Nur für TheConstructor
hallo leidgeprüfter anscheinend haben einige hier übersehen, das runde teile erst in der 2007 gehen! bis dahin must du dir einfach eine kleine fast nicht sichtbare fläche auf das runde teil machen sorry, das hier einige dies übersehen haben gruss martin ------------------
SWX2008 die Toolbox lernt deutsch  (noch nicht offiziell) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
