Thema: JPG Datei in SolidWorks Office Premium 2007 kopieren und Entwurf für CNC dafür machen (956 mal gelesen)
|
Micha HT Mitglied
Beiträge: 8 Registriert: 19.03.2007
|
erstellt am: 19. Mrz. 2007 14:11 <-- editieren / zitieren --> Unities abgeben:
Hallo, bin relativ neu auf diesem Sektor. Bin im 2ten Semester vom Mechatronik Studium. Habe deswegen noch nicht viel mit SW gearbeitet, aber habe nebenher noch eine kleine Firma mit einem Online-Shop mit einem sehr guten Freund zusammen. Deswegen bin ich grad dran immer neue Dinge zu entwerfen und dann zu produzieren. Nun zu meinem Problem..... Ich habe von einem Kunden ein Bild zugeschickt bekommen. Er will diesen Schriftzug in eine Abdeckung reingefräst bekommen via CNC. Nunja ich habe keine Ahnung wie ich das Bild originalgetreu in SW übertragen könnte und das dann noch ein wenig bearbeiten kann. Kann mir da jemand bitte helfen? Wäre sehr nett. Hier noch das Bild: Das soll ich noch so verändern, dass das Tuning nicht mehr da ist, sondern nur noch XSH.
Vielen Dank im Voraus.
Gruß Micha Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 19. Mrz. 2007 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
Hintergrund einmal schwarz füllen und dann wieder weiß, dann ist das TUNING weg. Um es nun in SW nutzen zu können, mußt Du es vektorisieren. Z.B. mit Corel. Dann als DXF speichern und in SW einlesen. Oder Du legst es als Bild in den Hintergrund und konstruierst es drüber neu. ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha HT Mitglied
Beiträge: 8 Registriert: 19.03.2007
|
erstellt am: 19. Mrz. 2007 14:25 <-- editieren / zitieren --> Unities abgeben:
gibt es noch andere Möglichkeiten als Corel? z.B. Photoshop? Und mit welcher Funktion Importier ich das Ding dann? Bzw. du hast ja noch ne 2te Möglichkeit genannt. Wie hinterleg ich ein bild, sodass ich das neu kontruieren kann?
Gruß Micha Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 19. Mrz. 2007 14:35 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
|
Micha HT Mitglied
Beiträge: 8 Registriert: 19.03.2007
|
erstellt am: 19. Mrz. 2007 15:31 <-- editieren / zitieren --> Unities abgeben:

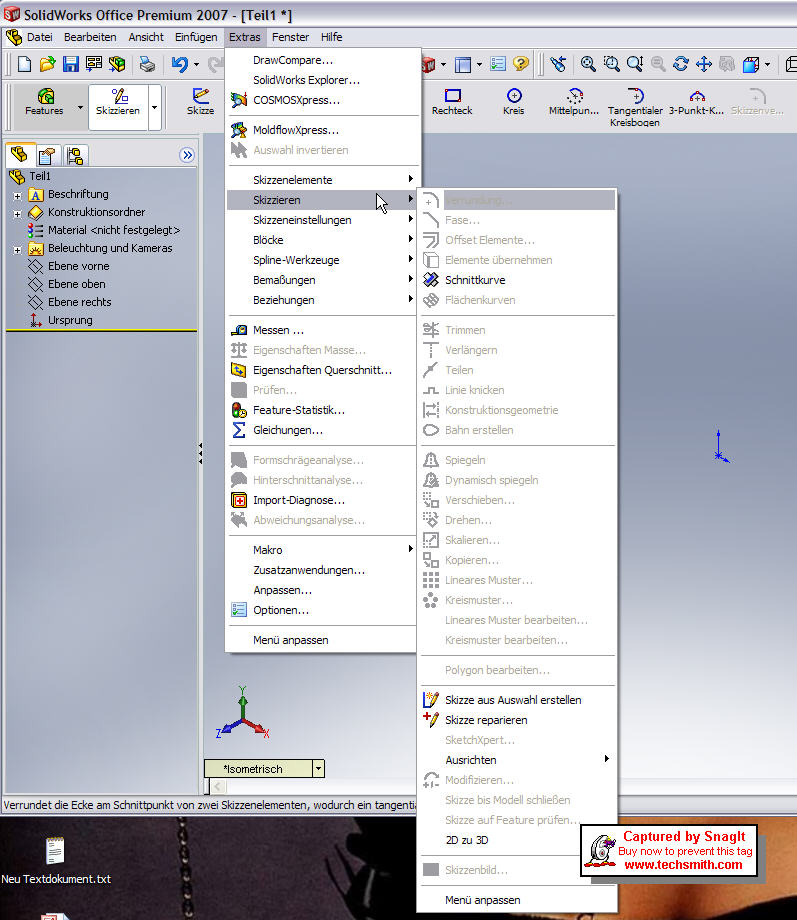

Danke für die Antwort, aber komme nicht wirklich weiter - denke da du ne andere Version von SW hast, ist das wieder anders. Habe aber 2 Screenshots gemacht mit den Befehlen von dir. Sind im Anhang! Hoffe du kannst mir nochmal weiterhelfen. An sowas mit Bild einfügen hab ich auch schon gedacht, aber habe bisher wie gesagt die Funktion noch nicht gefunden. Gruß [Diese Nachricht wurde von Micha HT am 19. Mrz. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 19. Mrz. 2007 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
Zu EINFÜGEN-BILD mußt Du mal ganz unten auf Menü-Anpassen klicken und es sichtbar schalten, dann ist es auch da Das Skizzenbild-Einfügen ist ja schon zu sehen bei Dir, aber ausgegraut, weil Du gerade keine Skizze geöffnet hast, in die so ein Bild gerne eingebaut werden will ------------------ Lutz Federbusch Mein Gästebuch Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike Ehrenmitglied V.I.P. h.c. Dipl. Maschinen Ing.
Beiträge: 3814 Registriert: 29.09.2004 SOLIDWORKS 2024 SP1.0 SOLIDWORKS 2023 SP5.0 SOLIDWORKS 2022 SP5.0 SOLIDWORKS 2021 SP5.1 SOLIDWORKS 2020 SP5 SOLIDWORKS 2019 SP5 (VM)
|
erstellt am: 19. Mrz. 2007 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
Zitat: Original erstellt von Micha HT: [B]Danke für die Antwort, aber komme nicht wirklich weiter - denke da du ne andere Version von SW hast, ist das wieder anders.
Die Hilfe ist nur halb so lustig, wie wenn man weiss auf welcher Version der Hilfesuchende arbeitet Bezüglich deinem 2. Screenshot Erstelle mal eine Skizze, und geh dann nochmal in das Menu. Dann wird der 2. letzte Punkt aktiv sein, und du kannst dein Bild einfügen Gruss Mike ------------------
The Power Of Dreams Schreib mal wieder Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clownfisch Mitglied industrial designer
Beiträge: 752 Registriert: 18.01.2006 SWX 2023 und davor Intel XEON W-2125 4,0 GHz 16,00 GB RAM nvidia Quadro RTX 4000 Windows 10 Prof. für Workstation Windows 10 Prof
|
erstellt am: 19. Mrz. 2007 15:49 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
Hallo Micha, Du musst als erstes eine Skizze haben, also z.B. auf "Ebene Vorne" mit RMT und dann "Skizze einfügen" wählen. Jetzt hast Du die in deinem Bild (sw2.jpg) ausgegraute Option "Skizzenbild" zur Verfügung, also: Extras > Skizzieren > Skizzenbild (vorletzter Menüpunkt) Dann kannst Du Dein Bild einfügen, Skalierung einstellen etc. Gruß Andreas zu langsam ....
[Diese Nachricht wurde von clownfisch am 19. Mrz. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha HT Mitglied
Beiträge: 8 Registriert: 19.03.2007
|
erstellt am: 19. Mrz. 2007 15:58 <-- editieren / zitieren --> Unities abgeben:

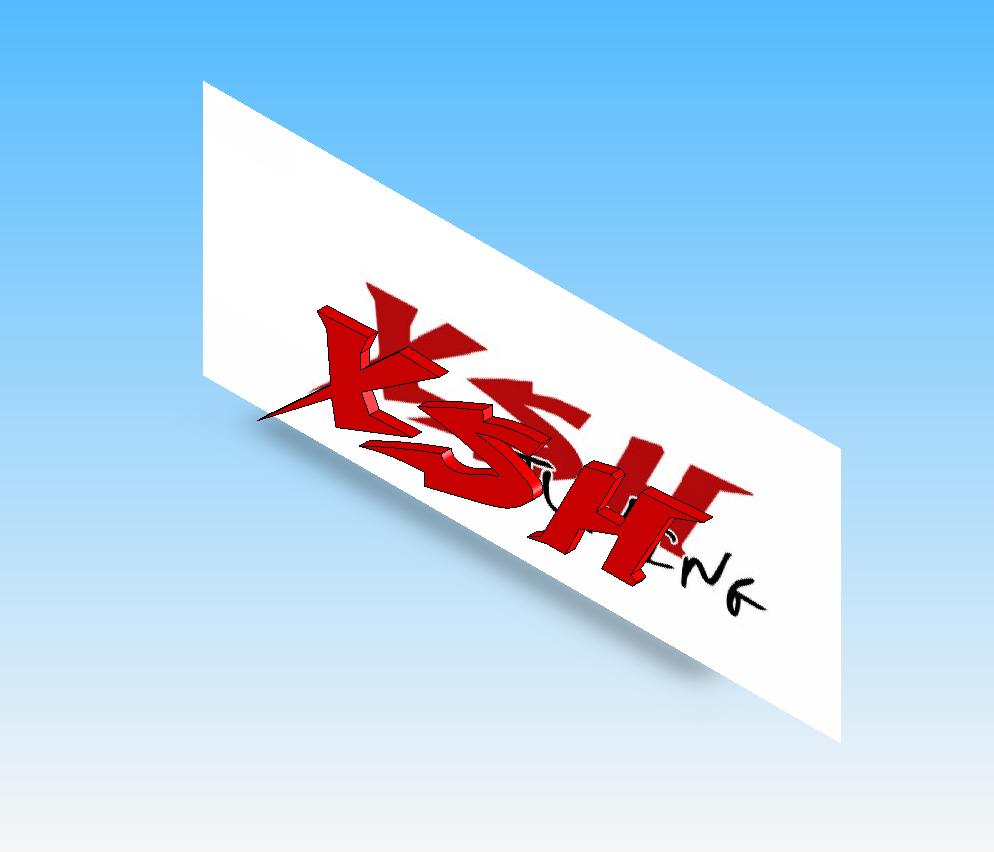

Sehr fein Vielen Dank für die ausführlichen Antworten! Im Anhang habe ich noch ein Screenshot, wie es gerade aussieht. Gibt es sonst noch etwas zu beachten bezüglich Größe, etc.? Weil ich kann das Bildja in der Größe verändern wie ich will. Brauche aber die 100% Option, also dass das Bild in Originalgröße da ist.
Gruß Micha PS: Arbeite mit SolidWorks Office Premium 2007 mit SP2.2
[Diese Nachricht wurde von Micha HT am 19. Mrz. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau
Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 19. Mrz. 2007 16:02 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
|
BullsEyeRed Mitglied TZ & Konstruktion
Beiträge: 861 Registriert: 16.11.2006 ******** Wenn am Anfang alles schief geht, nenne es Version 1.0!
|
erstellt am: 19. Mrz. 2007 16:09 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
Hallo, Eigendlich ist das ganze ja nur ne 5-Minuten-Sache. Ich war mal so frei. (Step- & Part-Datei für SWX07 im Anhang) Die Skizzen bedürfen aber schon ein paar Feinarbeiten. ------------------ Gruß (inzwischen AndreasBo) --------------------------------------------- Es soll sogar Programme geben, die fehlerfrei sind. [Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha HT Mitglied
Beiträge: 8 Registriert: 19.03.2007
|
erstellt am: 19. Mrz. 2007 16:13 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für deine Mühe. Hab hier grad son breites Grinsen im Gesicht. Weisst am Anfang is immer alles sooooo mühsam, aber wenn mal drinnen bist, dann siehst alles locker. Wie gesagt, habe heute erst das SW für zu Hause bekommen und arbeite insgesamt erst das 3te mal damit. Wie meinst Feinbearbeitung? z.B. die Kanten noch glätten? Richtig oder?
Gruß Micha Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BullsEyeRed Mitglied TZ & Konstruktion
Beiträge: 861 Registriert: 16.11.2006 ******** Wenn am Anfang alles schief geht, nenne es Version 1.0!
|
erstellt am: 19. Mrz. 2007 18:44 <-- editieren / zitieren --> Unities abgeben: Nur für Micha HT
Das auch, aber eigendlich meinte ich die Skizzen. Schau sie dir mal an, da diese nicht voll deffiniert sind. Das war es eigendlich was ich unter Feinarbeit meinte. Die Datei ist aber unter SWX2007 erstellt. Also viel Spaß beim Probieren/üben. ------------------ Gruß (inzwischen AndreasBo) --------------------------------------------- Es soll sogar Programme geben, die fehlerfrei sind. [Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
