Ich sitze hier gerade in Australien bei meinem Praktikum und soll ein Problem meiner Firma loesen.

Hier wurden Blechverkleidungen mit SW gezeichnet, und zwar mit dem Button ^EDGE FLANGE^. (zweiter von oben)
Es wurde also direkt aus einem Blech (aus einer Kante) ein neue Seite ^herrausgezogen^.
Das Problem entsteht, wenn man dies bein zwei Kanten macht die sich in einer Ecke treffen.
In realitaet,kommt es hier zur Stauchung des Materials und zu einer scharfen Kante. Was wiederum nach kurzer Zeit zu einem Riss fuehrt.

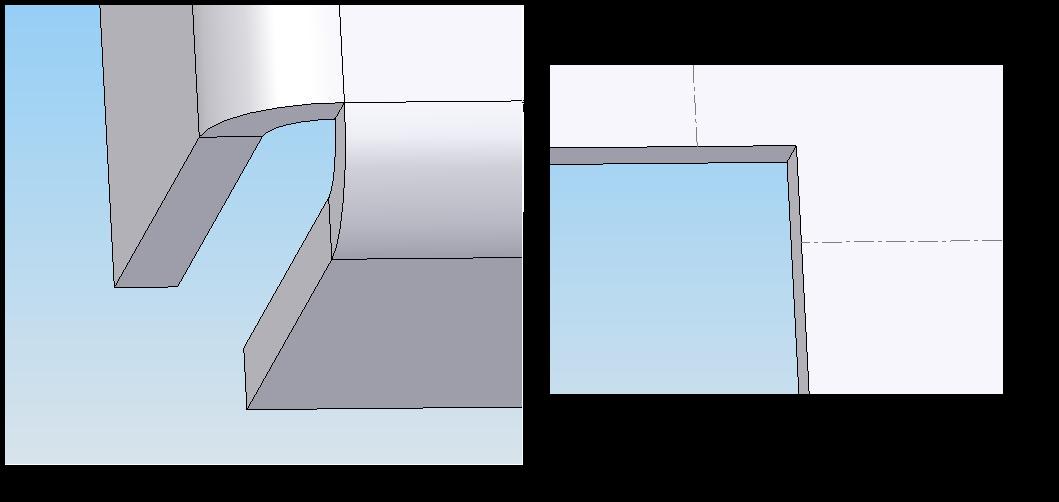

(SIEHE BILD)

Ich wollt eine Bohrung genau im Schnittpunkt der Biegelinien einfuegen um so einen Radius zu schaffen und einen Riss zu verhindern.
Dies geht wenn ich ein vorhandenes Blech biege, also schon weiss wie es aussehen soll.
Jedoch NICHT wenn ich den Befel EDGE FLANGE benutze um das Teil / Blech zu konstruieren.

Hatt mir vielleicht einer hier einen Tip zum loesen des Problems ???

Ich habs schon mit dem einfuegen einer Bohrunge in das konstruierte aber ungebogene Blech experementiert. Doch dieses Loch wird nicht uebernommen wenn man das Blech dann gebogen anschaut.

Vielen dank schon mal in vorraus....

PS: Wir verwenden hier SW 2005

------------------
Slow down.....

[Diese Nachricht wurde von Boardervan am 15. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

nachdem du die Laschen erstellt hast, könntest du das Blech ENTFALTEN, dann die Bohrungen erstellen, und dann das Blech wieder FALTEN. Falten und Entfalten findest du normalerweise in der Symbolleiste "Blech". So sollte die Bohrung dann sowohl in der Abwicklung als auch in dem gebogenen Teil sichtbar sein.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Genau das ist leider das Problem!

Es uebernimt mit die Bohrung die ich beim ENTFALTETEN Blech gemacht habe nicht ins GEFALTETE Blech!
Dort ist dann die Bohrung nicht mehr sichtbar!!!!

------------------
Slow down.....

[Diese Nachricht wurde von Boardervan am 16. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo...

Ich habe es gerade noch mal versucht. Klappt leider nicht.

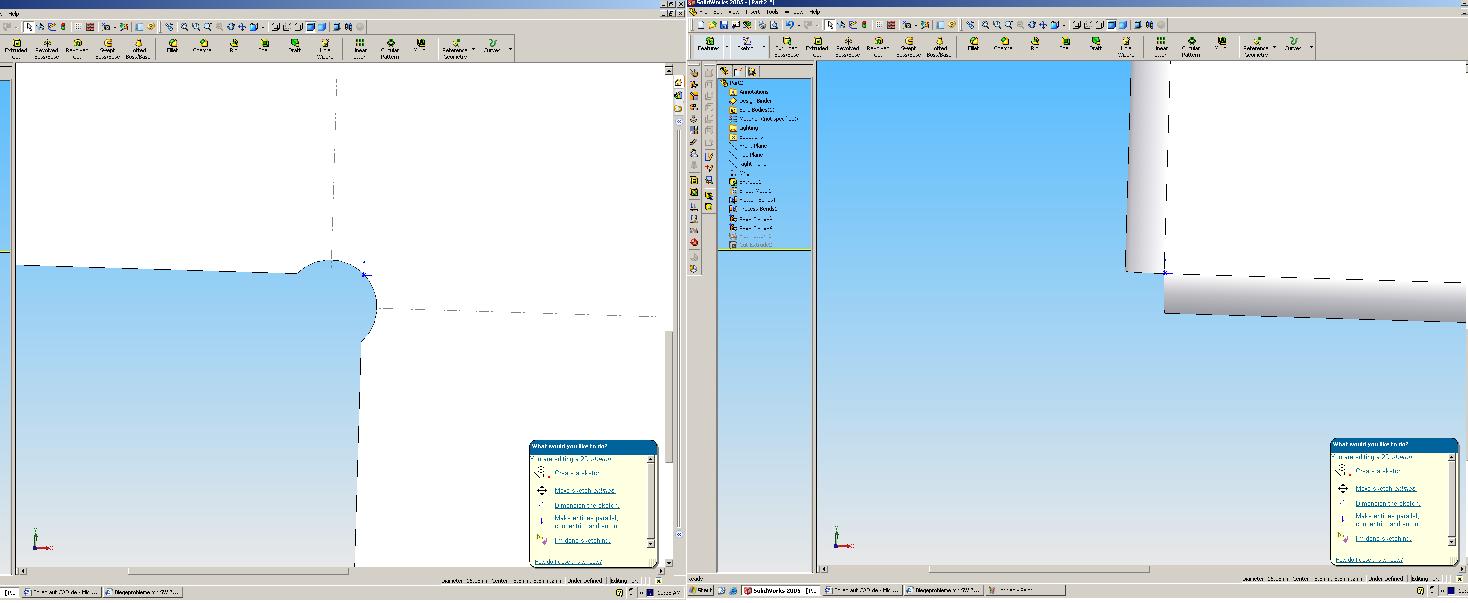

In dem angehaengten Bild seht ihr das ENTFALTETE Blech mit Bohrung.

Und dann das gleiche Blech GEFALTET, wo die Bohrung nicht angezeit wird.
Wenn ich jetzt das 3D Modell als 2D Zeichnen lasse ist wieder die Bohrung nur im ENTFALTETEN Blech zu sehen.

Hat da jemand eine Erklaerung dafuer, oder noch besser eine Loesung !!!



------------------
Slow down.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und du bist ganz sicher, dass du vor der Erstellung der Bohrungen nicht den Befehl "Abwicklung" sondern den Befehl "Entfalten" benutzt hast? Sie sind nähmlich leicht zu verweckseln...

------------------
Gruß
Werner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Werner...

Leider ist hier alles auf Englisch !!! Und die Leute hier haben auch nur ne kleine Schulung an SW bekommen.

Erklaer mir bitte den Unterschied zwischen beiden Befehlen.

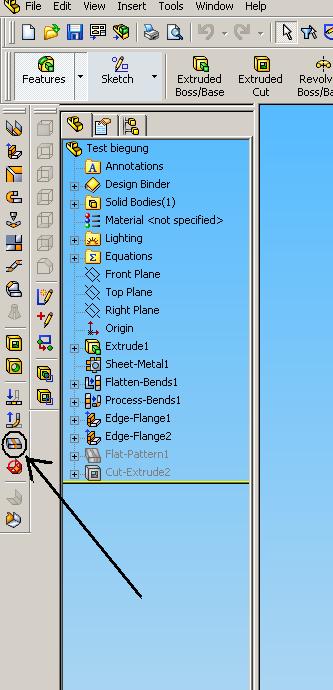

Ich hab dir ein Bild eingefuegt, und den Befehlsbutton mit einem Pfeil markiert.
So haben die es mir hier erklaert.
Der Button heisst hier Flatten.... also flach machen oder so

Danke....

------------------
Slow down.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
das ist eben der Befehl Abwicklung, also der falsche. Nimm die zwei darüber:
1. Teil im gebogenen Zustand mit "Unfold" = "Entfalten" bearbeiten (den "Boden" als feste Fläche und die Laschen als die zu entfaltenden Flächen anwählen),
2. Bohrungen erstellen,
3."Fold" = "Falten" ancklicken und wieder die entsprechenden Flächen oder Kantungen anwählen.

Eventuell kannst du auch in der Hilfe nachschauen, das Thema ist dort gut erklärt.

Viel Erfolg...und Gute Nacht!

------------------
Gruß
Werner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Great.....

Vielen Dank...
Jetzt geht es endich.
Und wenn ich das richtig gesehen hab bekomme ich mit dem Button den ich zuvor benutzt habe die ^Biegelinie^ fuer die Werkstatt angezeigt.

Hatt vielleicht jemand von euch einen link zu einer Page die einem WS auf deutsch naeher bringt????

Danke nochma....

Gruss aus down under....

------------------
Slow down.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wieso so kompliziert, dafür gibt es doch eine Funktion in SWX.

Hab SWX mal kurz auf Englisch umgestellt.

RMT auf die Abwicklung (Flat-Pattern) und Edit Feature anwählen.
--> Add corner-trim anwählen
--> Das Teil abwicklen
--> Fehlermeldung
--> Corner-Trim mit RMT --> Edit Feature
--> Bereich Relief Options anwählen, und die Kante anwählen, bei welcher
    die "Eckborhung entstehen soll.
--> Abwicklung wieder unterdrücken
(Weiss jemand wie man es ohne die Fehlermeldung hinbekommt?)

Das Loch sieht man nur in der Abwicklung
(Ja ich weiss, wurde schon diskutiert). Es sollte aber ausreichen,
da das Teil in der Realität diese Löcher beim Biegen nicht verliert.

Gruss
Mike

------------------
