Hallihallo,

ich schreibe das nun zum zweitenmal,  weil unsere Firewall das Bild nicht uploaden läßt und dann den Inhalt des Fensters löscht.

Ich habe folgendes Problem:
Ich möchte ein C-Profil aussen auf ein Rohr schweißen.
Also erzeuge ich eine Baugruppe positioniere das C-Profil mit der geöffneten Seite zur Aussenfläche des Rohres auf einer Grundplatte.
Die Schweißnähte zwischen Rohr bzw. C-Profil und Grundplatte sind kein Thema. Lediglich, wenn ich die Längsnaht entlang des Rohres einfügen will, meldet mir Solidworks daß es keine virtuellen Schnittkanten erkennen kann.

Ist das dann überhaupt möglich eine gerade Kante mit einer radialen Umfangsfläche zu verschweißen. Zwei Rohre aneinaderschweißen geht dann auch nicht, oder ?

AARGhhhh...

Hat da jemand was ?

Gruß
Ralf

------------------
Die Faulheit hat der Herr vor den Verstand gesetzt.


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gib uns ein Bild, was Du meinst und wir können Dir mehr sagen...

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,
bislang (2006) ging das nicht, wenn man aber eine Trennlinie durch den Zylinder legt könnte das schon gehen (auch noch nicht probiert).
Gruß

------------------
Grüße von der Saar
Uwe Blum

www.hydac.com/

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Bild könntest Du als ZIP anhängen.
Die Schweißnaht könntest Du doch, wenn der Assistent versagt, von Hand machen (Austragug o.ä.). Zuerst irgendwo eine Schweißnaht machen, die geht. Dann das Schweißnahtfeature löschen (damit hast Du aber in den Augen des Systems ein Schweißnahtteil) und normal modellieren.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Leute,

vielen Dank bisher, werde es morgen ausprobieren.

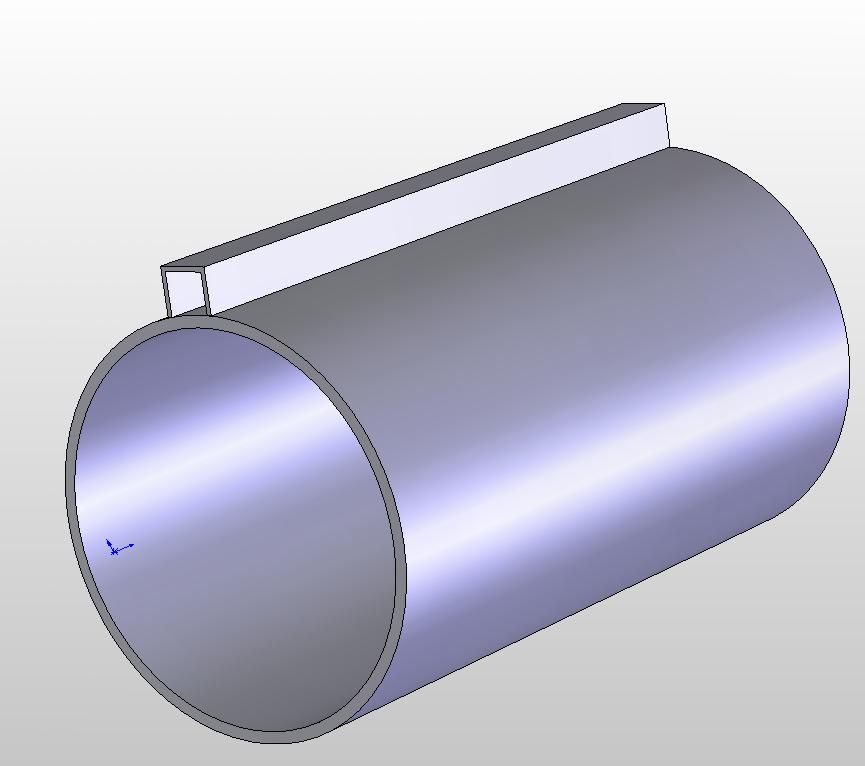

Hier also das Bild. Firewall, dämliche...
Wofür hat man eigentlich im Büro Internet wenn man keine
Uploads tätigen darf ?

Gruß
Ralf

------------------
Die Faulheit hat der Herr vor den Verstand gesetzt.


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Guten Morgen,

Also das mit den zwei Zylindern aufeinander verschweißen funktioniert anscheinend wirklich nicht.

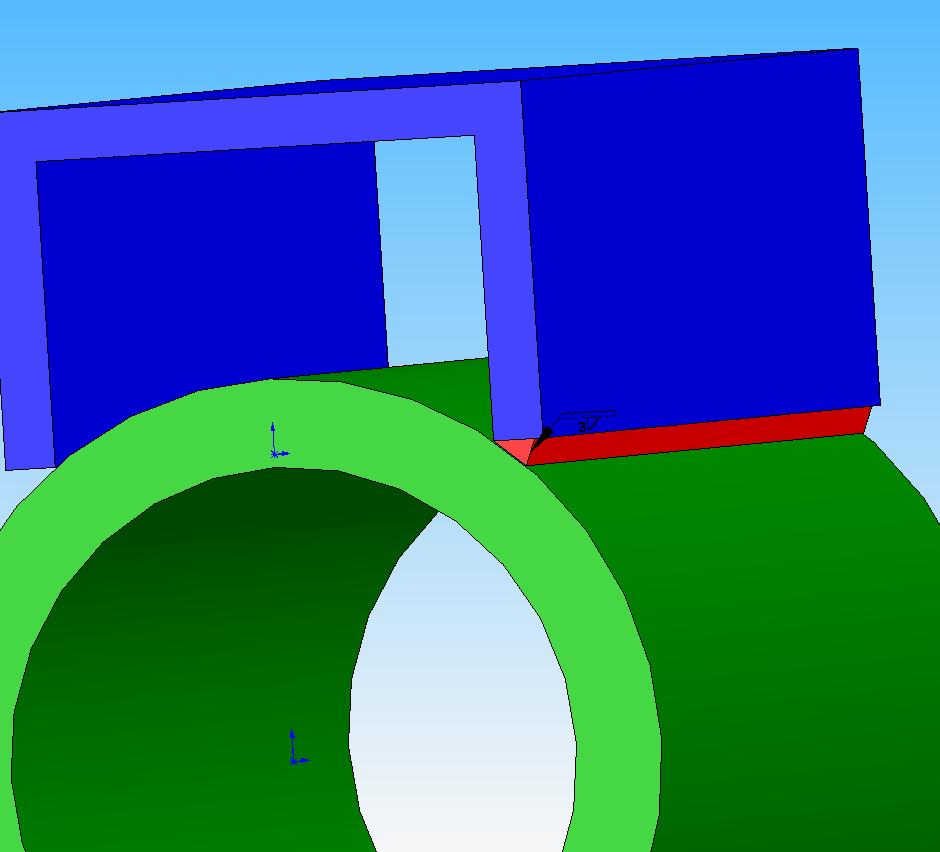

Aber das C-Profil auf Zylinder ging bei mir (siehe JPG) oder war das nicht so gedacht, wie ich es ausgeführt habe.

------------------
Gruß

(inzwischen AndreasBo)
---------------------------------------------
Es soll sogar Programme geben, die fehlerfrei sind.

[Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten morgen zusammen.

Wieso geht das bei Dir ?
Liegt das an SWX2007 ?

Ich probier das mal aus.
Ich hatte sogar eine Überlappung von 0,02mm
um eine Kantenbildung zu erzeugen, aber, denkste...

Ich meld mich.

Gruß
Ralf

------------------
Die Faulheit hat der Herr vor den Verstand gesetzt.


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich habe einfach Kehlnaht gewählt, anschließend die Oberfläche des Zylinders und die untere Fläche (nicht Kante) des C-Profils und es ging ganz einfach.

Hoffe es klappt bei dir auch, da ich mir nicht sicher bin ob es vieleicht wirklich an SWX 2007 liegt.

------------------
Gruß

(inzwischen AndreasBo)
---------------------------------------------
Es soll sogar Programme geben, die fehlerfrei sind.

[Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.]

[Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

>>Ich hatte sogar eine Überlappung von 0,02mm
um eine Kantenbildung zu erzeugen, aber, denkste...<<
Die Überlappung führt zu einer Interferenz, aber nicht zu einer Kante!
Für eine Kehlnaht müssen die gewählten Flächen sich berühren; für alle anderen Nahtarten dürfen sie das nicht. Mit meiner oben beschriebenen Methode bekommst Du jede gewünschte Naht hin. Verlange nicht zuviel von einem doofen Assistenten - denen muß man immer alles ganz genau sagen und mehr, als sie können, können sie nicht...

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Interimslösung:

Verzicht der Darstellung im 3D-Modell.
Ich mache das alles im 2D mittels Beschriftungen etc.
Ich habe es im 3D hinbekommen, jedoch ist die Darstellung
fehlerhaft. Zwischen der Kehhlnaht und der Aussenfläche Zylinder ergibt sich ein sichtbarer Spalt. Und den sieht man dann auch in der
2D-Ableitung. Das werd ich mal genauer unter die Lupe nehmen wenn Zeit dafür ist. Das 3D-Modell dient bei uns lediglich für die 2D-Ableitung und hat im Produktionsprozess selten Einfluss.
Zumindest nicht bei Schweißbaugruppen.

Danke bis hier. Unities folgen heut abend, da unsere tolle Firewall das hier ebenfalls unterbindet.

Gruß
Ralf

------------------
Die Faulheit hat der Herr vor den Verstand gesetzt.


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
