Hallo liebe Solidworks Profis,
wir haben ein Problem mit DXF Dateien.

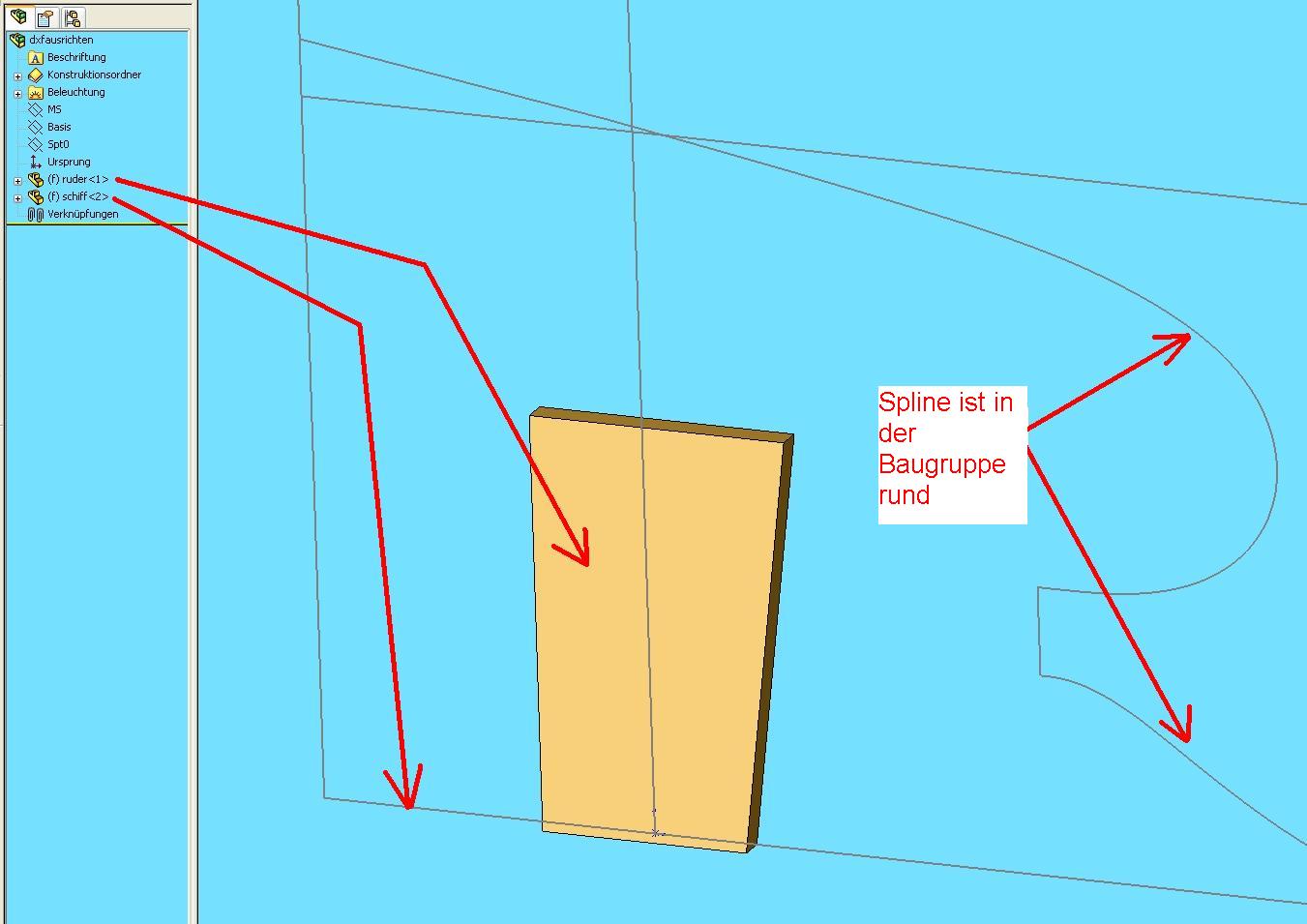

Wir bekommen vom Kunden oft Modellkonturen als DXF Datei in der die Kontur meistens aus Splines besteht. Wir erstellen aus dem DXF File immer ein eigenständiges Teil und binden es in die Baugruppe mit ein.

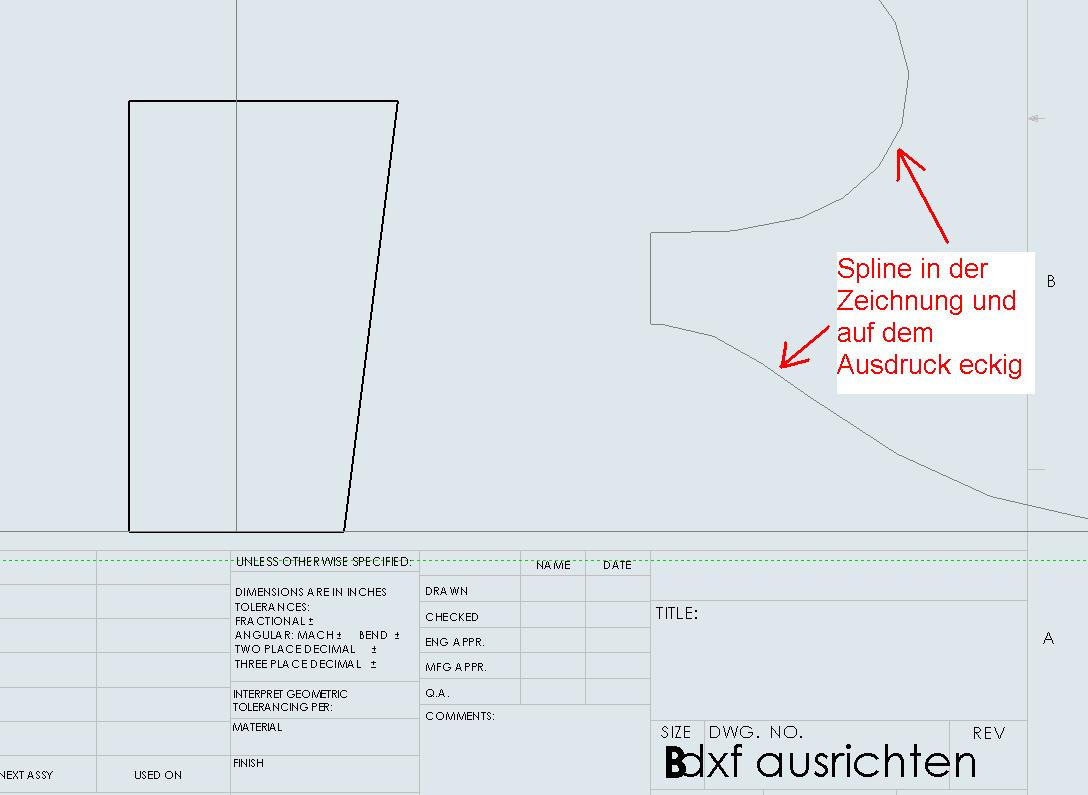

Nun zum Problem, die Splinelinien sind auf der Zeichnung und im Ausdruck immer eckig.

Hat jemand von Euch eine gute Lösung?

Vielen Dank im vorraus für Eure Hilfe

Grúß Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens

Das Problem kenn ich auch.
Und zwar tritt es auf, wenn man in einer Zeichnung eine Skizze aus einem Teil einblendet wird und der Blattmassstab nicht 1:1 ist.

Laut unserem Support soll dieses Problem in Solidworks 2007 behoben sein.

Workaround: In der Zeichnung Elemente übernehmen und Skizze wieder ausblenden.

Oder was bei mir auch hilft ist, wenn ich den Blattmassstab auf 1:1 setzte und den Ansichtsmassstab verändere.

Gruss Andreas

------------------
21 ist nur die halbe Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens,
das ist evtl. nur ein Darstellungproblem. Verbessert sich deine Bildschirmdarstellung wenn du den Schieberegler bei -Extras Optionen Dokumenteigenschaften Bildqualität- in Richtung hoch ziehst?

Wenn du das Splineelement in deine übernommenen Kontur anklickst erscheint anstelle des Featurebaums die Elementbeschreibung. Steht dort etwas von Spline, oder wird der mit Linien nachgebildet?

HTH
Michael

[Diese Nachricht wurde von Jonischkeit am 06. Mrz. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
vielen Dank für die Hilfe,

@ Jonischkeit
Dein Tip mit der Bildschirmdarstellung hat eine kleine Verbesserung gebracht. (Im Featurebaum sind die Linien Splines)

@ HenryV
Den Blattmaßstab auf 1:1 setzen hat bei uns keine erkennbare Verbesserung gebracht, aber der Tip mit mit der Übernahme der Skizzen ist Gold wert.

Vielen Dank an Euch Beide

Gruß Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens,

und ich dachte schon, du hättest das echte Problem mit lauter Minilinien. Die Zeichnungsdarstellung kanst du noch verbessern, wenn du im Druckmenue die Option "Zeichenansichten von Entwurfsqualität in hohe Qualität umwandeln" anwählst.

HTH
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael,
das wars was gesucht wurde, manchmal ist man blind auf den Augen.

vielen Dank an Euch

Gruß Jens
