Autor Thema:   schweißnaht am rohr (2500 mal gelesen)
knot
Mitglied
Produktentwicklung


Sehen Sie sich das Profil von knot an!   Senden Sie eine Private Message an knot  Schreiben Sie einen Gästebucheintrag für knot

Beiträge: 200
Registriert: 08.03.2005

Windows7, Catia V5 R24

erstellt am: 20. Feb. 2007 18:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo

Ich habe eine frage, wie würdet iht am rohr und an einem flansch eine Schweßnaht anlegen.
Beim Einlegen einer Kehlnaht möchte das Feature nur planare Flächen haben. Habe es jetz mit einer Fase und einer Textur versehen. Gibt es da noch andere Wege. Wäre euch dankbar.

gruß knot

------------------
Solidworks 07,inventor 10

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von HaPe an!   Senden Sie eine Private Message an HaPe  Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 20. Feb. 2007 18:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für knot 10 Unities + Antwort hilfreich

Hallo Knot,

spar Dir das modellieren im 3D, auf der Zeichnung das entsprechende Schweißzeichen einfügen und gut, alles andere kostet nur Rechenleistung.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von HaPe an!   Senden Sie eine Private Message an HaPe  Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 20. Feb. 2007 19:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für knot 10 Unities + Antwort hilfreich




Hallo Knot,

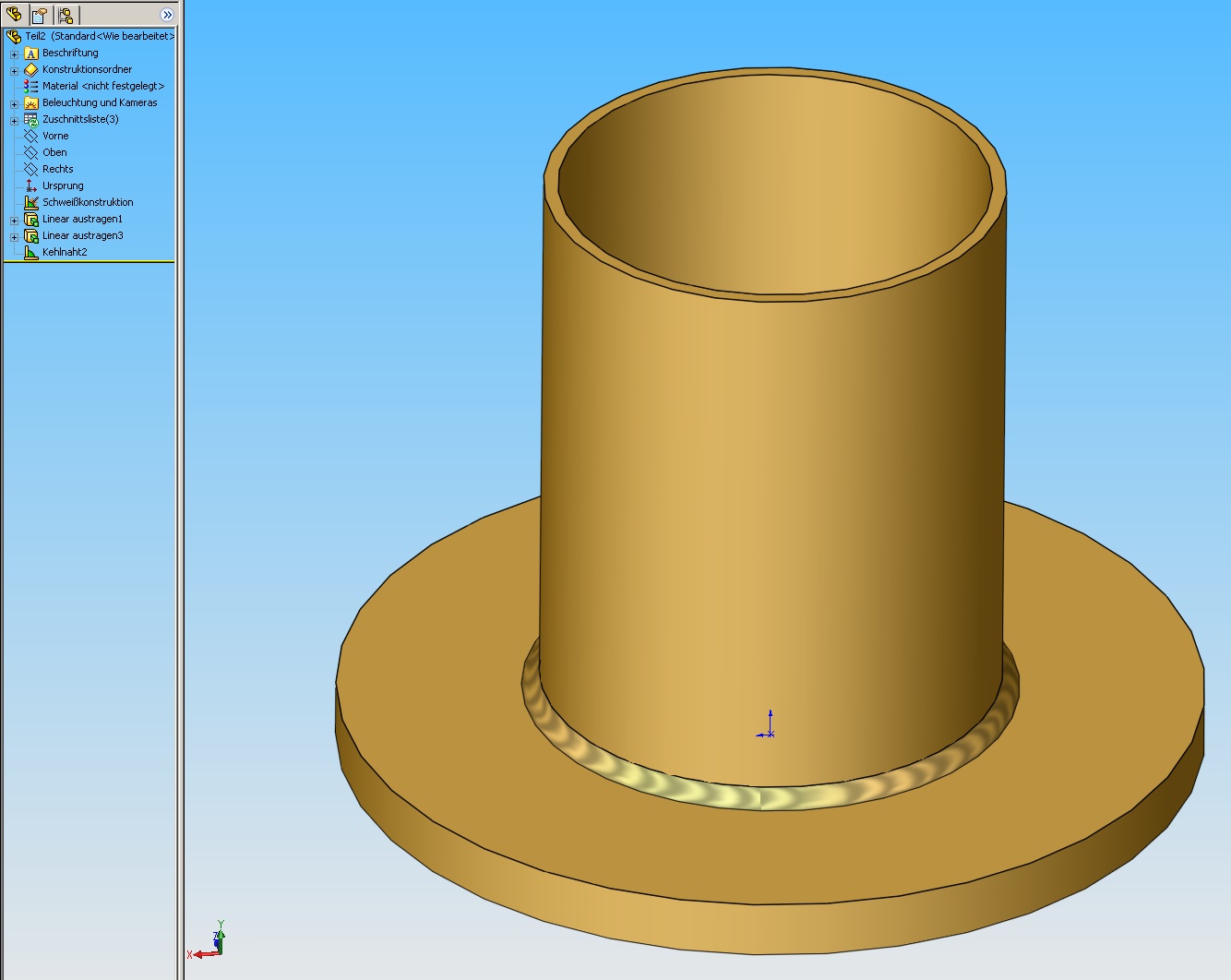

wenn Du es modellieren willst, erstellst Du den Flansch, dann das Rohr, die Teile nicht miteinander verschmelzen und dann geht auch das Kehlnaht Feature. (siehe Bild)

Gruß HaPe

[Diese Nachricht wurde von HaPe am 20. Feb. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin


Sehen Sie sich das Profil von HaPe an!   Senden Sie eine Private Message an HaPe  Schreiben Sie einen Gästebucheintrag für HaPe

Beiträge: 1096
Registriert: 27.11.2001

i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0

erstellt am: 20. Feb. 2007 19:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für knot 10 Unities + Antwort hilfreich




hier noch ein Bild vom Featurebaum.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

knot
Mitglied
Produktentwicklung


Sehen Sie sich das Profil von knot an!   Senden Sie eine Private Message an knot  Schreiben Sie einen Gästebucheintrag für knot

Beiträge: 200
Registriert: 08.03.2005

Windows7, Catia V5 R24

erstellt am: 21. Feb. 2007 18:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo HaPe

Hab gerade ddeine Vorgehensweise nachgestellt, und siehe dar klappt ja wunderbar. Du hattest ja letztes mal mir bei der mustererstellung von Körpern/Feature geholfen und wieder war es das kleine Häcken" Verschmelzen ". scheint mir langsam wichtig zu sein das verschmelzen, so habe ich auch gerade festgestellt das man nicht so leicht die gewünschte Fase erstellen kann bzw. man muss das voherige feature verschmelzen, lassen sonst geht die Fase nur auf die Stirnseite des aufgetragenes Rohrs. Was man alles noch dazu lernt Besten dank
Eine Frage noch as der Arbeistspeicher bei Feature erstellung mehr leisten muss ist mir klar geworden. Habe gerade Das Rohr mit Kehlnahtfeature und eins mit Fase( Textur) erstellt erstellt und abgespeichert. die Datein unterscheiden sich nur in ca. 20 KB. Wird ein Teil mit Feature größer als eins ohne ?

Gruß Knot

------------------
Solidworks 07,inventor 10

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
