Hallo,

Habe hier ein Teil von einem Kollegen bekommen, da wird die Grafik nicht besonders toll dargestellt.



Eigentlich sollte bis auf die Fahse udn die Radien alles rechtswinklig sein.
Auf der Zeichnung wird es richtig gerechnet.

Probiert mit Graka
Nvidia FX3000 Treiber 6.14.10.7756
Nvidia FX560  Treiber 6.14.10.8426

Datei liegt bei.

Hat das sonst noch jemand auf SWX2006 (ev. SP5)

Gruss
Mike

[Edit]Ä im Dateinamen     [/Edit]

------------------

     The Power Of Dreams Schreib mal wieder

[Diese Nachricht wurde von Oberli Mike am 20. Feb. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mike,

ja, das sieht bei mir ganz genauso aus!
Ich meine auch ich hätte ähnliches auch schon ab und zu bei meinen Modellen gesehen. (Ich habs dann aber wohl ignoriert, weil es ja nur recht kleine Details betraf).

Grafikkarte NVIDIA Quadro4 750 XGL
Treiber Nr. 7.1.8.4

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Mike,

kann das ganze auch bestätigen, Anzeigefehler tritt bei mir auch auf

SWX Office Pro 2006 SP 5.0
NVidia Quadro FX 1300
Treiber: 7.7.1.8

Gruss

da volli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mike,
mit SWX 2007 SP2 und meiner Spielekarte 5900GT sieht´s gut aus.

------------------
Grüsse aus der Schreinerei
Hans

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

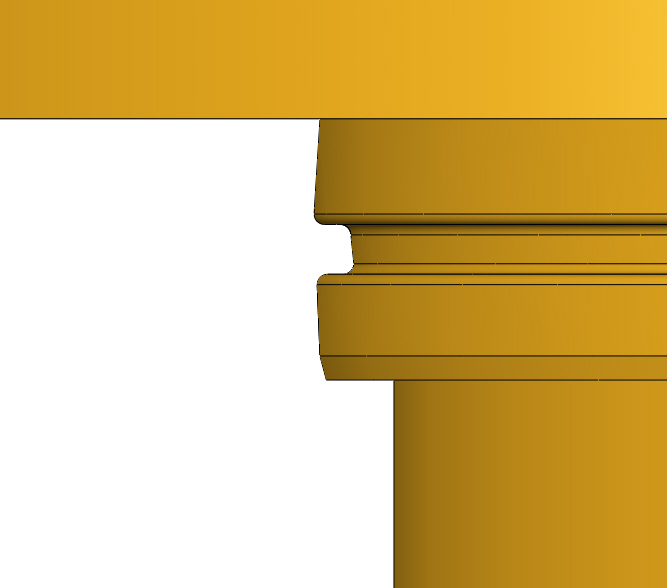

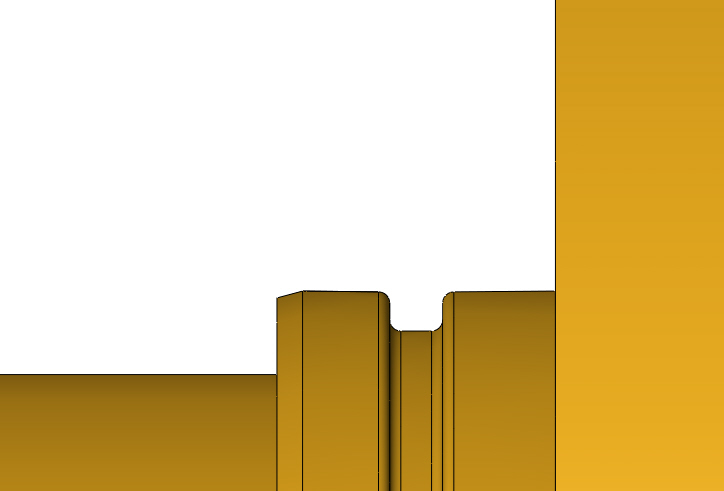

Fehler_senkrecht.jpg Fehler_waagerecht.jpg

Ist ja ein Interresanter Effekt!

Wenn ich dieses Teil senkrecht darstelle, ist es "verbogen", wenn ich es waagerecht darstelle sieht es gut aus!

Scheint eine verzerrung in eine Richtung zu sein.

------------------
Grüße aus dem Schwabenland

Dieter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Mike

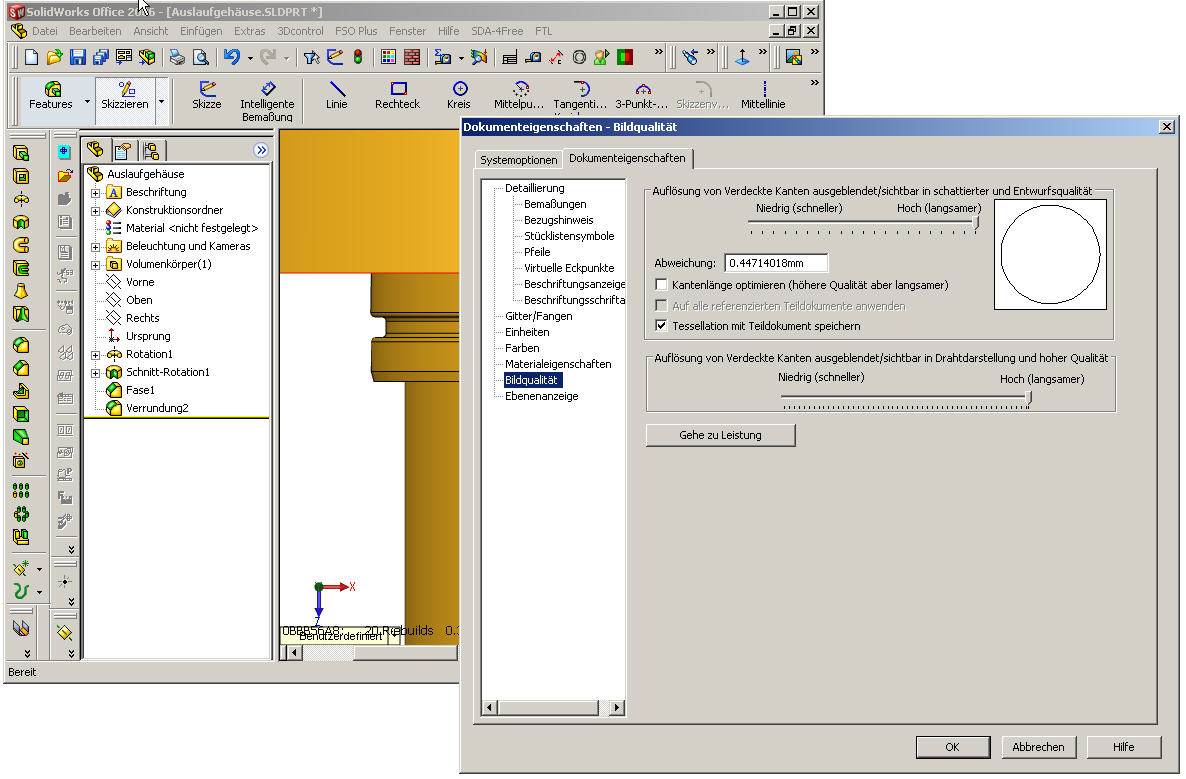

Wenn du in den Dokumenteigenschften, unter Bildqualität, beide Schieber auf "Hoch" stellst, zeigt SWX es "richtig" an.

Gruss Andreas

------------------
There's no place like 127.0.0.1

[Diese Nachricht wurde von HenryV am 21. Feb. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schaut bei mir (SWX07 SP2.2) genauso aus. Bildqualität hoch, dann schauts besser aus.

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Oberli Mike,

bei mir ist das auch so, habe auch die
Grafikkarte NVIDIA Quadro4 750 XGL
Treiber Nr. 7.1.8.4

Das mit der Bildqualität hochschrauben, das ist zwar gut aber bei Baugruppen mit ca. 500 Teilen, geht der Rechner in die Knie.

Gruß Mc Fly

------------------
Ich sehe in jedem Mensch zuerst das positive, enttäuscht werde ich noch früh genug.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab mal das Teil nachmodelliert (könnt ja an der SWXVersion liegen). Sieht dann immer noch genauso aus.

------------------
Faulheit ist der Motor des Fortschritts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

ist ein ganz lustiger Effekt, aber doch wohl sehr abhängig von der Geometrie und dem Blickwinkel. Es passiert bei mir auch, aber nur wenn ich das im schattierten Modus habe, HLR/HLG alles gerade. Wenn ich die schnellen Kanten einschalte wieder daneben, aber dann rechnet die Grafikkarten ja auch "ihre" Version der facettierten Daten.

Wenn ich damit rumspiele bekomme ich eine ordentliche Darstellung solange ich den letzten 1mm-Radius (Verrundung 2) weglasse, also unterdrücke; sobald der wieder mitspielt bekomme ich in jeder Lage, in der ich nicht genau normal auf die grundlegende Skizze schaue diese Verzerrung.

Allerdings ist das auch der Grenzbereich der Darstellung; dieser 1mm Radius liegt in Bezug auf die längste Ausdehnung (1327) deutlich unter der 1 Promillegrenze, und da passieren schon mal öfter solch merkwürdige Dinge.

BTW: Quadro FX1300, Treiber 67.22, SolidWorks 2007 SP2.0, sowohl im Software OpenGL Modus als auch "normal"

Ob es allerdings auf meiner Prioritätsliste wirklich so weit oben stände, das bei einer Einzelheit, die kleiner als ein Tausendstel der Ausdehnung ist, das auch noch bei jedem Zoomfaktor und Ausrichtung korrekt dargestellt wird, würde ich mich einem kurzen, knappen "wohl-eher-nicht" beantworten

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Member of CAD.de BOINC Team  -   | Seti@Home | CPDN | Einstein@Home

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... wir haben den Fehler auch

und ab und an findet er die Kante auch nicht um Abhängigkeiten zu setzen ...

------------------
Viele Grüße
Romana

[Diese Nachricht wurde von RGR am 21. Feb. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wie Stefan schon geschrieben hat, so schlimm ist der Fehler nicht. Wir haben zwar auch noch andere Teile, welche von den Dimensionen nicht so extrem sind, und ähnliche Effekte aufweisen.
Beim Teil hier im Thread sieht man den Fehler aber auch, wenn man die Länge des Teil von 1372.5 auf 130mm reduziert, und den Radius und die Fase unterdrückt oder löscht.

In erster Linie ging es mir darum, ob es an der Graka oder am Treiber liegt. Dies scheint aber nicht der Fall zu sein.

Gruss und Danke für die vielen Rückmeldungen
Jetzt darf ich nocht die Ü's verteilen.

Gruss
Mike

------------------

The Power Of Dreams Schreib mal wieder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
