Thema: Schweißkonstruktion, runde Flächen (777 mal gelesen)
|
BullsEyeRed
Mitglied
TZ & Konstruktion
   Beiträge: 861
Registriert: 16.11.2006 ********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!
|
erstellt am: 14. Jan. 2007 14:51  <-- editieren / zitieren -->   Unities abgeben:
Hallo SWX'ler,  hätte da mal eine Frage bezüglich von Schweißkonstruktionen.

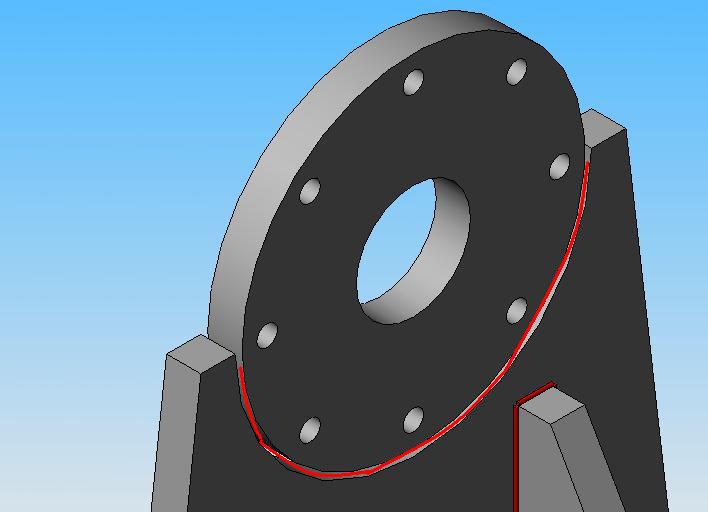

Im Anhang seht Ihr die Baugruppe die geschweißt werden soll (rotel Strich). Ich habe schon einiges ausprobiert und habe keine Lösung erhalten.
Ich bin mir nich mal sicher ob SWX dieses Teil so verarbeiten kann. Ich hoffe, dass ich schnelle hilfe bekomme. ------------------
Gruß
BER (inzwischen AndreasBo)
---------------------------------------
Der Vorteil der Klugheit besteht darin, daß man sich dumm stellen kann. Das Gegenteil ist schon schwieriger.  [Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3627
Registriert: 11.02.2005 Win 10
SWX 2019 SP 5.0
|
erstellt am: 14. Jan. 2007 23:05 <-- editieren / zitieren --> Unities abgeben: Nur für BullsEyeRed
mach einfach ein rotationsfeature mit winkel eingabe dies kannst du dann als schweißnaht deffinieren, kann die nächste woche einen screenshot machen, wenn du ihn brauchst sollte aber einfach zu finden sein
in zuschnittliste anwählen und rechte maus taste, dort stehts glaube ich gruss martin ------------------
Wer hat meine Signatur geklaut? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beere
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 1437
Registriert: 31.07.2001 Pro/E 2001
Wildfire 2
SWX 2013
HP Z400; 4GB
|
erstellt am: 14. Jan. 2007 23:28 <-- editieren / zitieren --> Unities abgeben: Nur für BullsEyeRed
Hmmm ... Wo genau liegt denn Dein Problem Der schnellste Weg wäre doch, in der Zeichnung
das Schweißsymbol anzuziehen. Kehlnaht am Knotenblech
und eine HV-Naht am Flansch. Die Nahtvorbereitung
kann dann die Arbeitsvorbereitung planen oder der
Schweißer brennt sie direkt dran. Eine Nahtvorbereitung kann auch ins Einzelteil gebracht
werden. Dann kann die Fertigung direkt fräsen oder brennen. ... Dat Nordlicht ------------------
"Mächtiges Badabum" [Diese Nachricht wurde von Beere am 14. Jan. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BullsEyeRed
Mitglied
TZ & Konstruktion
Beiträge: 861
Registriert: 16.11.2006 ********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!
|
erstellt am: 15. Jan. 2007 06:59 <-- editieren / zitieren --> Unities abgeben:
hallo und danke schon mal, @Beere: das ist ja nicht die Schwierigkeit. Also das Problem ist hier das ich das für studiumzwecke benötige und anscheinend bei SWX an die Grenze gestoßen bin. Nun wollte ich wissen ob es wirklich SWX ist oder ob ich einfach irgendwo hänge.
mir ist auch klar, das ich die Problematik sozusagen "umgehen" könnte doch das ist mir hier nicht Sinn der Sache. ------------------
Gruß
BER (inzwischen AndreasBo)
---------------------------------------
Der Vorteil der Klugheit besteht darin, daß man sich dumm stellen kann. Das Gegenteil ist schon schwieriger. [Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 15. Jan. 2007 09:46 <-- editieren / zitieren --> Unities abgeben: Nur für BullsEyeRed
|
Beere
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 1437
Registriert: 31.07.2001 Pro/E 2001
Wildfire 2
SWX 2013
HP Z400; 4GB
|
erstellt am: 15. Jan. 2007 15:03 <-- editieren / zitieren --> Unities abgeben: Nur für BullsEyeRed
@Lutz Das läuft bestimmt auf eine normgerechte Darstellung der Schweißnähte im Schnitt raus. @Bull
Ich bin mir ziemlich sicher, dass man das was
auf dem Bild zu sehen ist "sogar" normgerecht
ableiten kann, wenn's denn unbedingt sein muß
Dat Nordlicht
------------------
"Mächtiges Badabum" Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BullsEyeRed
Mitglied
TZ & Konstruktion
Beiträge: 861
Registriert: 16.11.2006 ********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!
|
erstellt am: 15. Jan. 2007 21:58 <-- editieren / zitieren --> Unities abgeben:
Hallo, also Ihr habt ja im Anhang die Zeichnung gesehen und ich wollte jetzt dort wo die rote Linie jetzt verläuft, also entlang des halbkreises eine
Gegennaht haben. Jetzt bin ich der Anleitung für Schweißnähte gefolgt und habe noch einige Probleme mit den Bezeichnungen (Begrenzungflächen, Kontaktflächen,Obere Flächen).Habe jetzt auch verschiedene Varianten ausprobiert und es klappt einfach nicht. Die Zeichnung soll später in drei Ansichten und im Schnitt dargestellt werden. Ich bedanke mich im voraus für jeden Beitrag ------------------
Gruß
BER (inzwischen AndreasBo)
---------------------------------------
Der Vorteil der Klugheit besteht darin, daß man sich dumm stellen kann. Das Gegenteil ist schon schwieriger. [Diese Nachricht wurde von BullsEyeRed am 06. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3627
Registriert: 11.02.2005 Win 10
SWX 2019 SP 5.0
|
erstellt am: 16. Jan. 2007 11:59 <-- editieren / zitieren --> Unities abgeben: Nur für BullsEyeRed
|
dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3627
Registriert: 11.02.2005 Win 10
SWX 2019 SP 5.0
|
erstellt am: 16. Jan. 2007 12:53 <-- editieren / zitieren --> Unities abgeben: Nur für BullsEyeRed
|
wildcad
Mitglied
Konstrukteur
Beiträge: 469
Registriert: 13.01.2005 Core 2 Duo E8600
8 Gb RAM
Quadro FX3500
Win PRO x64 SP2
SWX 2006 SP 5.1
SWX 2007 SP 5.0
SWX 2008 SP 5.0
Office 2003
|
erstellt am: 16. Jan. 2007 13:16 <-- editieren / zitieren --> Unities abgeben: Nur für BullsEyeRed
Es funktioniert nicht wenn du einen Abstand zwischen den beiden Teilen hast. Beim Schweißen liegt der Teil ja sowieso tangential auf der „Halbschale“ Laserzuschnitte/Dreh-/Frästeile können auch genau gemacht werden  ------------------
Grüße
David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
