Hi!

Ich habe folgendes Problem:

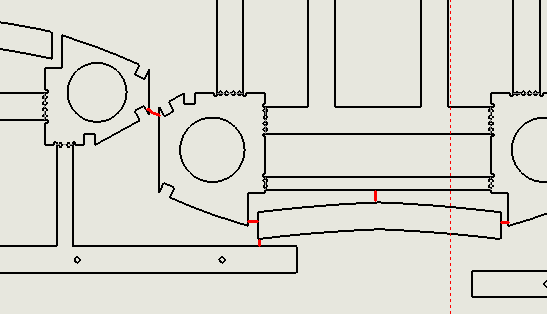

In meiner Zeichnung (welche eine Bauteilanordung für eine 2D-Fräse enthält) sind verschiedene Bauteile angeordnet. Damit die Fräse kein Problem bekommt, muss der Abstand zwischen den Teilen midestens 5mm sein (siehe im Anhang die dicken, roten Linien). z.Z. löse ich das Problem mit einer 5mm Kreisskizze welche ich immer zwischen die Teile setzte. Das ist aber sehr umständlich (einfügen, verschieben,löschen...). Gibt's da vielleicht eine professionellere Lösung?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter

Senden Sie eine Private Message an Oberli Mike

Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 05. Jan. 2007 22:26

<-- editieren / zitieren -->

Unities abgeben:

Nur für wakizashi

Ev. hilft es dir, wenn du mit einem Flächenoffset arbeitest. Die Fläche generiert kein Volumen und stört somit nicht. Bei Bedarf kann sie auch ausgeblendet werden, ohne dass Verknüpfungen welche darauf bauen in die Brüche gehen.

------------------
The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Lutz Federbusch

Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 08. Jan. 2007 10:03

<-- editieren / zitieren -->

Unities abgeben:

Nur für wakizashi

Das kannst Du in der Baugruppe anzeigen lassen:
Guck mal in die Hilfe unter "Dynamischer Abstand". Das zeigt Dir beim Wiederaufnehmen des Ziehens an, wie weit die Teile an der minimalen Stelle voneinander weg sind. Evtl. mußt Du vorübergehend eine Verknüpfung lösen, um was Bewegen zu können. Auch wenn Du eigentlich nichts bewegen willst, siehst Du am Anfangswert die aktuelle Lage. Ist gut für Sicherheitsabstände.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
