Thema: 3D-Scann *.stl (1053 mal gelesen)
|
RobertSt83 Mitglied Mechatroniker
 Beiträge: 5 Registriert: 04.01.2007
|
erstellt am: 05. Jan. 2007 11:12 <-- editieren / zitieren --> Unities abgeben:
Hallo. Habe mir ein Bajonett 3D-scannen lassen und habe es als *.stl Datei erhalten. Problem. Solidworks kann daraus nur einen Grafikkörper und keinen Volumenkörper erstellen. Datei ist zu groß. zu viele Polygone? Was kann ich tun? Danke. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 05. Jan. 2007 11:34 <-- editieren / zitieren --> Unities abgeben:          Nur für RobertSt83
|
RobertSt83 Mitglied Mechatroniker
 Beiträge: 5 Registriert: 04.01.2007
|
erstellt am: 05. Jan. 2007 11:54 <-- editieren / zitieren --> Unities abgeben:

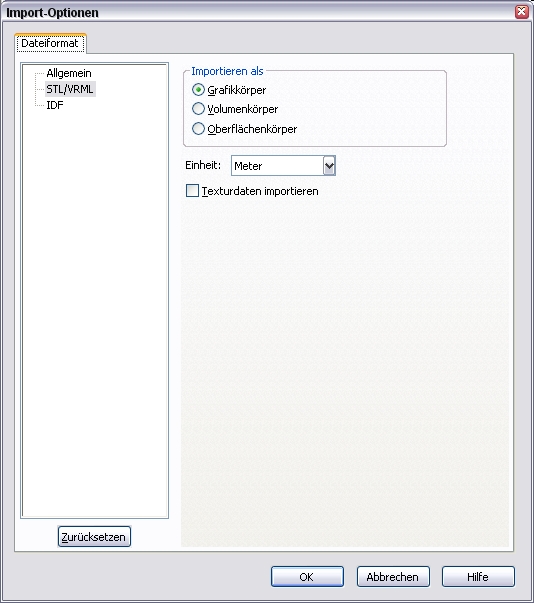

"Dieses STL-Modell hat zu viele Oberflächen. Importieren Sie diese Art von Modellen als Grafikkörper." Ich kann zwar diesen Grafikkörper 1:1 nachzeichen und dann bemaßen. Das ist doch aber nicht der Sinn von 3D-scannen oder?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 05. Jan. 2007 12:05 <-- editieren / zitieren --> Unities abgeben:          Nur für RobertSt83
|
RobertSt83 Mitglied Mechatroniker
 Beiträge: 5 Registriert: 04.01.2007
|
erstellt am: 05. Jan. 2007 13:52 <-- editieren / zitieren --> Unities abgeben:
Danke Lutz. Bei meinen Teil handelt es sich um einen Bajonettverschluß für eine die Digitalkamere Canon G7. Einfach sieht der Aus wie ein Rohr mit 3 kleinen Verschlußteilen. Ich habe mir diesen scannen lassen. Ergebniss 24MB große *.stl Datei. Habe die Firma darauf hin gebeten es kleiner zu machen. Sie schickten mir dann ein 12MB große *.stl Datei. -> funktionierte nicht. Problem: Das Rohr selbst besteht aus zu vielen Oberflächen. Habe es dann wirklich so gelöst, dass ich die Grafikdatei nachgezeichnet habe. Wenn ich nun wieder was scannen lassen will? Wer kann das besser? So dass ich es mit SolidWorks verwenden kann.SolidWorks kann diese Oberflächen nicht zusammenhängen, oder? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 05. Jan. 2007 14:24 <-- editieren / zitieren --> Unities abgeben:          Nur für RobertSt83
|
reverse-engineering Mitglied

 Beiträge: 13 Registriert: 30.12.2006 Reverse-Engineering, Rhino, Geomagic, Percepron Laserscanner, ZEISS-KMG
|
erstellt am: 07. Jan. 2007 14:37 <-- editieren / zitieren --> Unities abgeben:          Nur für RobertSt83
Da hift nur professionelles Reverse-Engineering. Viele meiner Kollegen bieten nur Scannen an. Oder hören bei .STL auf. STL ist nur ein Dreiecksnetz. Auf dem kann man bestenfalls fräsen, man kann die Daten aber nicht verändern. Im CAD kann man sich die meist nur ansehen. Wer bei uns etwas Scannen lässt, bekommt fertige CAD-Daten, d. h. NURBS, die man über STP oder IGES ins SOLIDWORKS oder jedes andere CAD System einlesen kann. Helfe gerne bei den vorhandenen STL-Daten... und bei zukünftigen Aufgaben. Grüße Stephan [Diese Nachricht wurde von reverse-engineering am 07. Jan. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Tom Mitglied Schulung

 Beiträge: 16 Registriert: 08.11.2006 HP Notebook nw9440, Centrino Duo, mit Win XP SP2, Quadro FX 1500M und 2 GB RAM<P>Solidworks ab 2005 bis 2007 SP2.1
|
erstellt am: 08. Jan. 2007 09:12 <-- editieren / zitieren --> Unities abgeben:          Nur für RobertSt83
Hallo, soweit ich weiss inst eine .stl Datei immer nur Grafisch darzustellen, also ist auch bei kleinen Dateien kein Volumenkörper erstellbar. Man kann halt von Hand nachmodellieren und die .stl dann ausblenden... Grüßli Tom ------------------ Es klappt wenn man den richtigen Haken setzt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau

 Beiträge: 3094 Registriert: 03.12.2001 alle SW seit 97+ AutoCAD2016-2022 ERP ProAlpha + CA-Link Intel Core i7-7820K 32GB Win10x64 Quadro K5000 SpacePilot
|
erstellt am: 08. Jan. 2007 11:21 <-- editieren / zitieren --> Unities abgeben:          Nur für RobertSt83
|
theboldman Mitglied Maschinenbauer

 Beiträge: 70 Registriert: 30.08.2002
|
erstellt am: 08. Jan. 2007 12:59 <-- editieren / zitieren --> Unities abgeben:          Nur für RobertSt83
Hallo zusammen, also wir haben hier viel mit Reverse Engeneering zu tun und ich habe die Erfahrung gemacht, dass die oben genannte Fehlermeldung bei STL Daten größer 1 MB kommt, wenn sie als Volumenkörper importiert werden. Falls unsere Daten größer sind benutzen wir das Programm "Pointmaster" um die STL Daten in IGES umzuwandeln. Hoffe ich konnte helfen... Theboldman Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RobertSt83 Mitglied Mechatroniker
 Beiträge: 5 Registriert: 04.01.2007 SWX2007 SP2.2
|
erstellt am: 08. Jan. 2007 16:48 <-- editieren / zitieren --> Unities abgeben:
|
