Hallo zusammen,

sowohl bei SWX2006 SP5.1, als auch bei zwosieben SP2.1 zeigt SWX die Gewindetextur im 3D-Modell nicht mehr an, sowohl bei neuen, als auch bei konvertierten Modellen.

Alle mir bekannten Einstellmöglichkeiten sind standardmäßig auf "anzeigen" gestellt, als da wären:

- Systemoptionen/ Dokumenteigenschaften/ Beschriftungsanzeige/ "alle Typen anzeigen"
- im Featurebaum Beschriftungsordner --> RMT --> Beschriftung anzeigen

lediglich unter "Ansicht" auf der Menüleiste --> alle Beschriftungen anzeigen" wird die Gewindetextur eingeblendet. Leider aber auch alle anderen Maße.

Füge ich eine Beschriftung (Maß, Text o. ä.) im 3D-Modell ein, wird sie sofort nach Fertigstellung ausgeblendet. Solange, bis unter Ansicht--> "alle Beschriftungen anzeigen" der Button aktiviert ist, dann sehe ich neben dem Gewinde und den anderen Maßen auch diese Beschriftung wieder.
Das betrifft sowohl Gewinde, welche mit dem Bohrungsassi erzeugt wurden, als auch manuell eingefügte Gewindedarstellungen.

Auch mein Support konnte es nachvollziehen, in 2006 zumindestens. Als Lösung habe ich ein Makro bekommen, welches leider nicht funktioniert.

Auch Neuinstallation hat nichts gebracht, der Fehler bleibt.

Hat das jemand anders auch schon festgestellt? Wenn ja, ist es ein nicht gerade unwesentlicher Bug!

Gruß,
Stephan

------------------
Alles wird gut!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Stephan

Zitat:

---

Original erstellt von ess-jay:

- im Featurebaum Beschriftungsordner --> RMT --> Beschriftung anzeigen

---

nur der Vollständigkeit halber, weil du es nicht explizit erwähnt hast, gibts unter oben erwähntem Punkt noch Details. siehe Bild.

Gruss
Markus

------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

stell doch mal ein Teil ein. Dann kann man sich ja die Einstellungen
anschauen. Bei mir geht es jedenfalls.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

es ist schon richtig, du kannst die Gewindedarstellungen nur sehen, wenn die Beschriftungen im Ansichtsmenu auch eingeschaltet sind, sonst geht es eh nicht. Dann solltest du in den Beschriftungsdetails die Featurebemaßung ausmachen, damit du die nicht alle siehst. So weit, so gut.

Ich bin mir nicht ganz sicher, wie der Rest jetzt zu verstehen ist mit den Maßen und Beschriftungen, die verschwinden und dann wieder da sind?? Klar verschwinden die, wenn du die nicht anzeigen lässt

Also ich kann es nicht nachvollziehen, wo da der Bug sein soll ... wie gesagt, arbeitet bei mir genauso so, ist aber das Verhalten, was ich seit Jahren gewohnt bin

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Member of CAD.de BOINC Team  -   | Seti@Home | CPDN | Einstein@Home

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

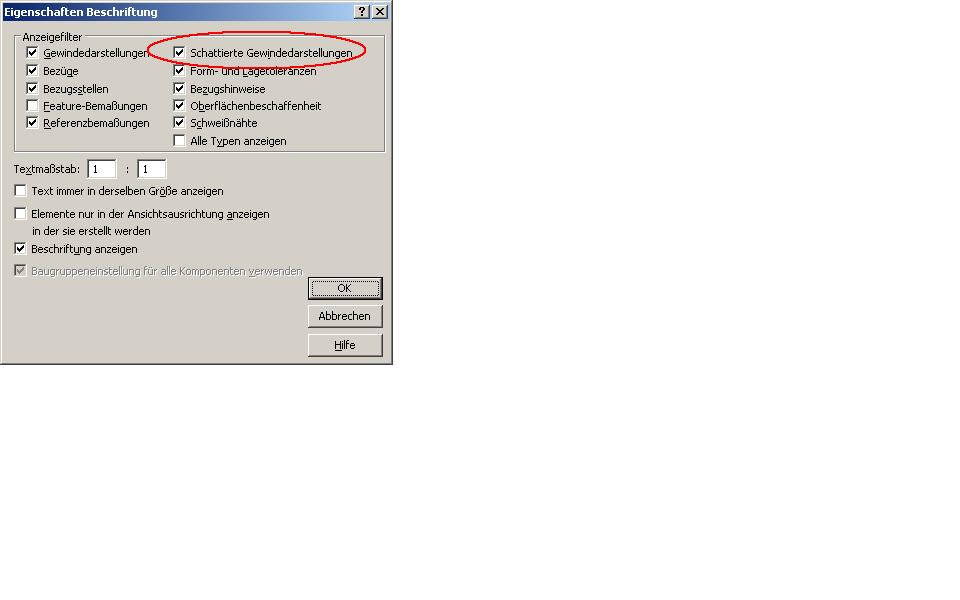

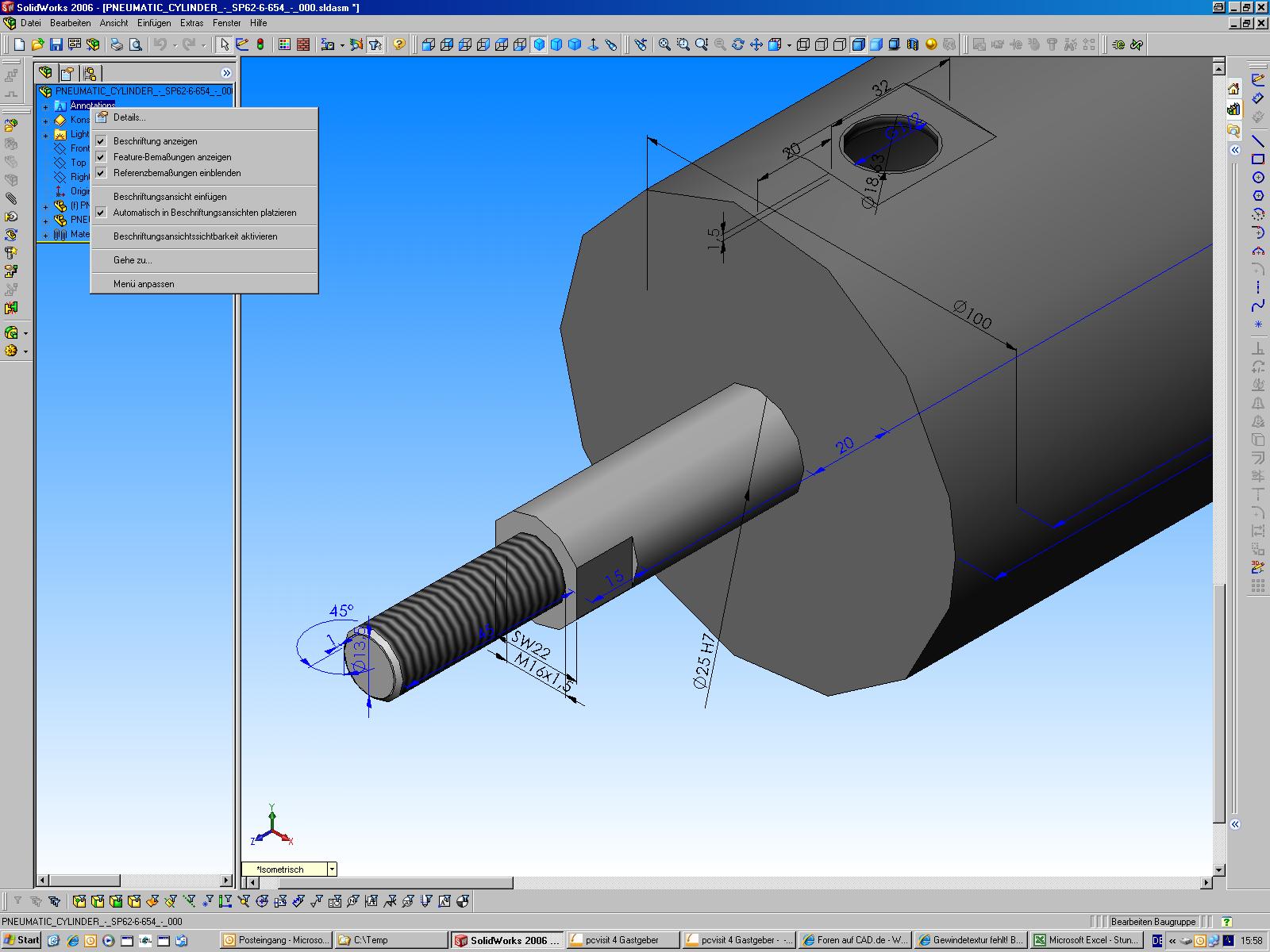

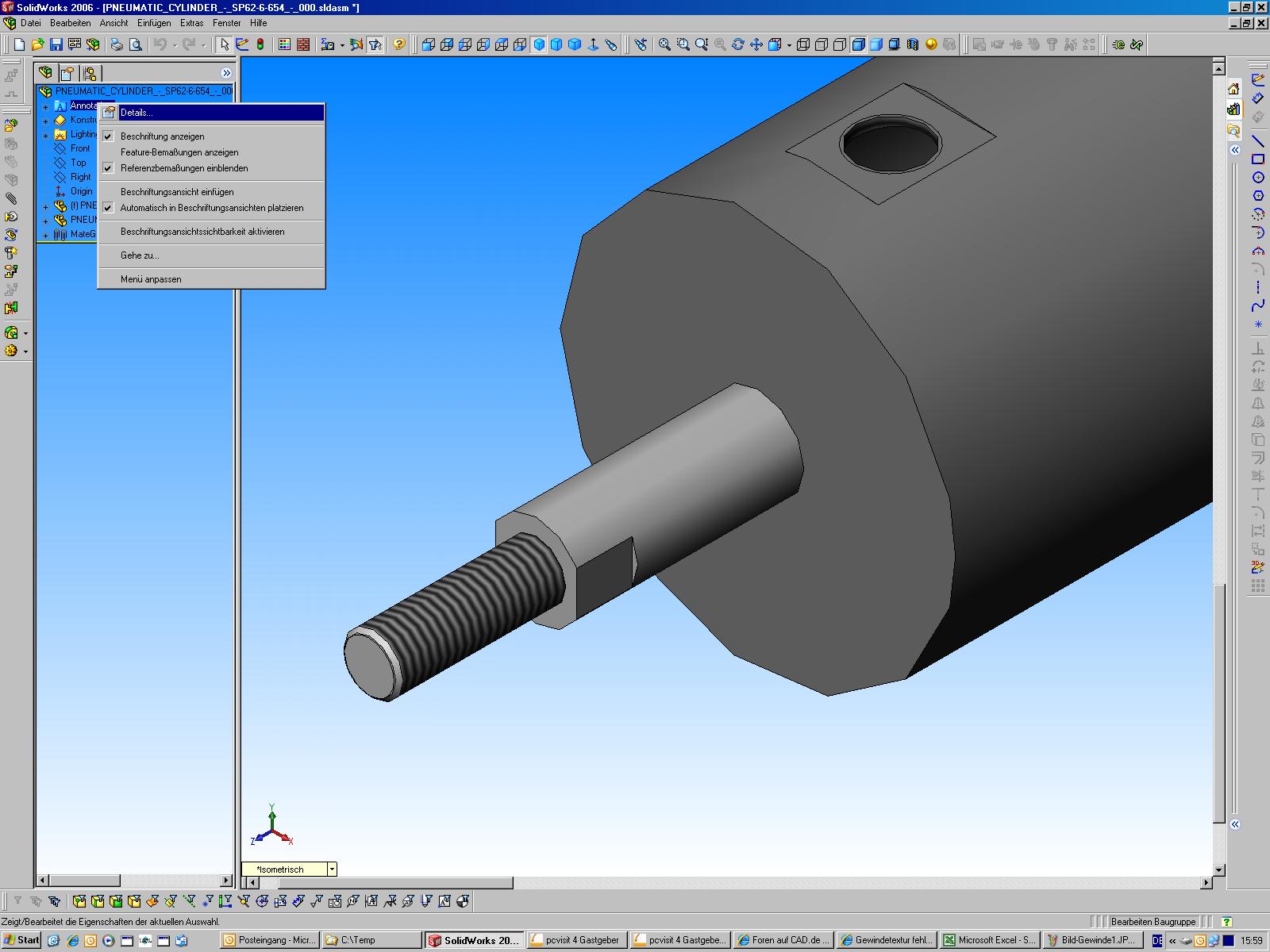

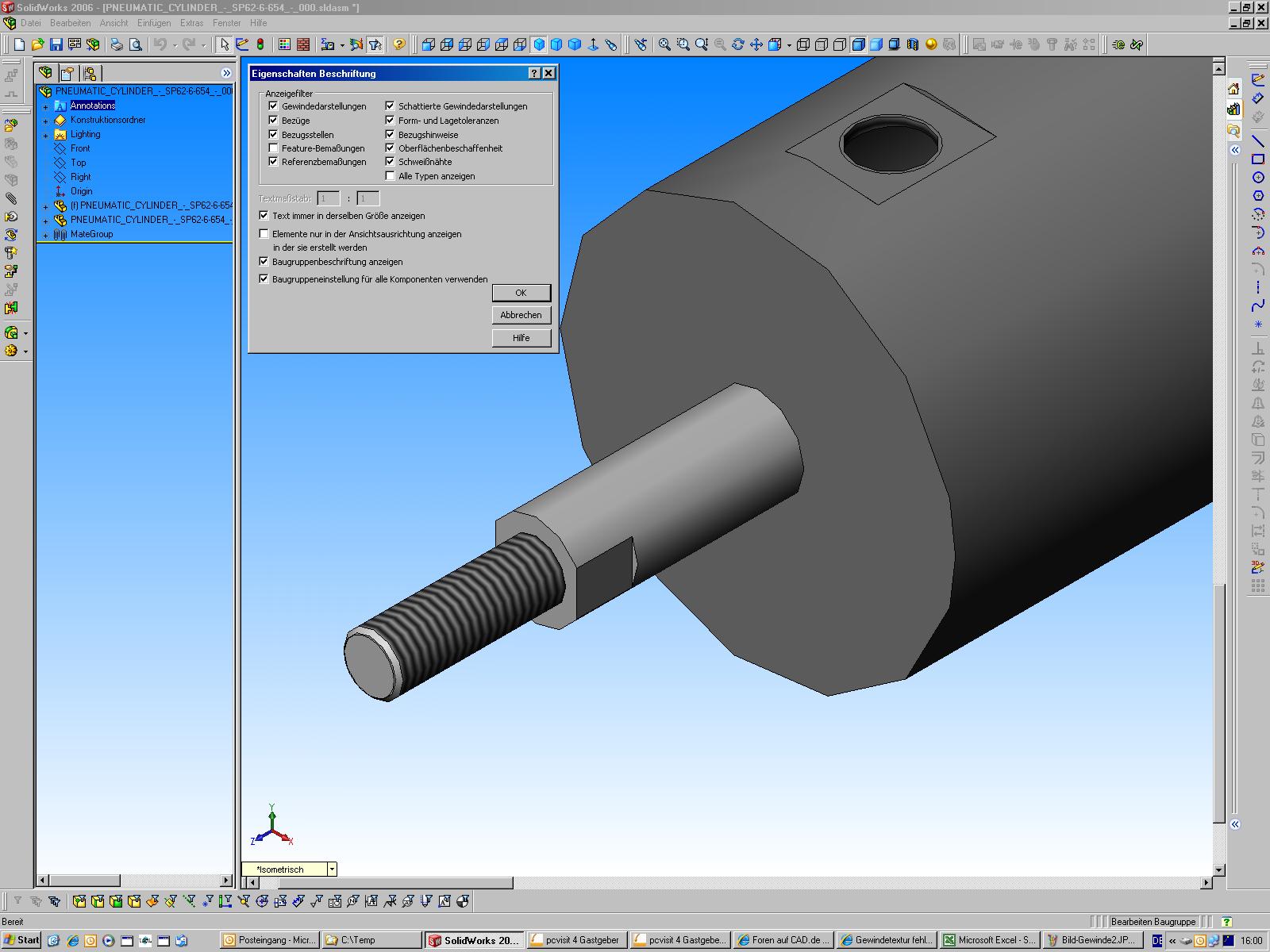

Bild-Gewinde1.JPG Bild-Gewinde2.JPG Bild-Gewinde3.JPG

Hallo,

ich habs mal ausprobiert und versucht Deine Einstellung zu finden.

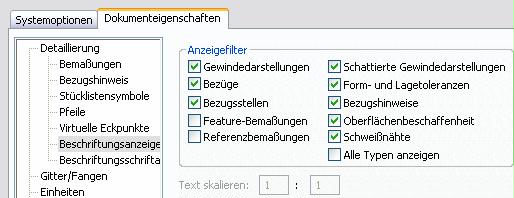

Wahrscheinlich Bild1. Wenn Du hier unter Beschriftung den ersten Haken entfernst ist die Bemassung weg, aber auch die Gewindetextur.

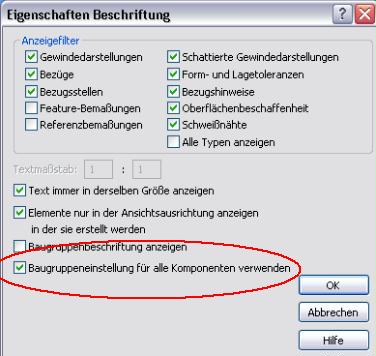

Schau Dir mal Bild2 und Bild3 an. Damit sollte es funktionieren.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

eins muß ich noch dazusagen:

In SWX2005 (mit dem wir noch produktiv sind) werden die Texturen angezeigt, und zwar mit folgenden Einstellungen:

- unter "Ansicht Alle Beschriftungen einblenden" ist der Haken raus
- im Ordner Beschrifungen im Featurebaum sind die Hakengesetzt bei
- Beschriftungen anzeigen
- Featurebemaßungen anzeigen
- Referenzbemaßungen anzeigen

Diese Haken sind dementsprechend auch in sämtlichen bereits vorhandenen Teilen (weil in den Vorlagen) eingestellt. Wie es aussieht, wohl ein äußerst verhängnisvoller Fehler von mir bei Einrichtung der Vorlagen letztes Jahr. Denn so, wie es in 2005 angezeigt wird, klappt es nun nicht mehr.

Meiner Meinung nach ist der Haken unter Ansicht--> Alle Beschriftungen eine Einstellung, die alle anderen übergeht.
Das heißt, normalerweise sollten nur die Dinge angezeigt werden, die in den "Systemoptionen--> Dokumenteigenschaften--> Beschriftungsanzeige" angehakt sind. (Das sind übrigens die gleiche Haken wie im Ordner "Beschriftungen" unter "Details".)
Hake ich dagegen "Alle Beschriftungen anzeigen" an, soll eben auch alles angezeigt werden. Soweit, so gut.

Fazit:

Ist der Haken unter "Ansicht--> alle Beschriftungen " also raus, muß SWX mir das anzeigen, was ich im Beschriftungsordner angehakt habe.  Oder liegt da (und lag schon immer) mein Denkfehler?

Das was in 2005 noch angezeigt wurde, wird jetzt nicht mehr angezeigt.
Verdammt. Wenn ich mir das ganze nochmal durch den Kopf gehen lasse, sieht es so aus, als wenn ich einer Fehlfunktion von damals aufgesessen bin. Großartig. Die Haken in den Modellen sind gesetzt, da kann man nichts mehr machen. Beim Update habe ich also entweder alles oder nichts in meinen Modellen? Das wär natürlich ein Hammer...

Ich denke, die Verwirrung ist jetzt komplett...ich hoffe, ihr steigt da noch durch.

Gruß,
Stephan

------------------
Alles wird gut!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

ist doch kein Beinbruch. Mach ein Screeshoot von den "richtigen" Einstellungen und Deine User können nach und nach die Daten die Sie bearbeiten so einstellen. Kostet jeden nur minimalen Zeitaufwand
und fertig. So was wird noch öfters passieren.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Robert Hess:
...Mach ein Screeshoot von den "richtigen" Einstellungen und Deine User können nach und nach die Daten die Sie bearbeiten so einstellen...

---

Hallo Robert,
soweit die Theorie. Bis jemand vor mir steht und jammert, daß er die Haken nicht setzen kann, und sich hinterher herausstellt, daß er durch wildes herumgeklicke auf dem Screenshot den Haken setzen wollte...

Is doch wahr. Alles schon passiert.

Und solche Einstellungen selbst zu machen scheinen für einen gewöhnlichen Anwender grundsätzlich einem Kurzurlaub mitten in der Hölle gleichzukommen. Da wird lieber 10 Minuten gemeckert und einmal mit jedem Kollegen über das Sch...-System gejammert als mal eben ein paar Haken gesetzt.

Aber mir wird wohl nichts anderes übrig bleiben. Vielleicht bekomme ich ein Makro hin, welches mir die Einstellungen auf tastendruck automatisch setzt, da kommen meine Leute auch mit klar.

Trotzdem danke an alle für die schnellen Tipps!!!

------------------
Alles wird gut!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

ich hab jetzt mal ein bisschen Detektiv gespielt und kann vielleicht etwas Licht ins Dunkel bringen.



Zitat:

---

Ist der Haken unter "Ansicht--> alle Beschriftungen " also raus, muß SWX mir das anzeigen, was ich im Beschriftungsordner angehakt habe.  Oder liegt da (und lag schon immer) mein Denkfehler?

---

Ja, nach meiner Sichtweise ist das ein Denkfehler. Die Haken im Ansichtsmenu sind die "großen" Schalter, du wirst nur dann etwas sehen können, wenn der entsprechende Schalter im Ansichtsmenu überhaupt eingeschaltet ist. Beispiel Ebenen: du kannst im Featurebaum ruhig eine oder auch mehrere Ebenen einblenden, sehen tust du die trotzdem erst dann, wenn auch im Ansichtsmenu der Haken bei Ebenen gesetzt ist.

So ist es auch bei den Beschriftungen: du musst erst mal den Haken im Ansichtsmenu setzen, um überhaupt irgendwelche Beschriftungen sehen zu können. Welche du dann zu sehen bekommst bestimmst du mit den ganzen kleinen Häkchen von den Beschriftungsdetails.

Kommen wir nur zu deinem Phänomen der schattierten Gewindedarstellung: da hast du recht, ich kann es bei mir mit der SW2005 und auch noch der SW2006 SP0.0 nachvollziehen, die schattierte Gewindedarstellung ist zu sehen, auch wenn der Haken für die Beschriftungen im Ansichtsmenu nicht gesetzt war.

Dazu gibt es nur eins zu sagen: Bugusing

Dieses Verhalten, das für dich gewohnt und "normal" war ist tatsächlich ein Fehler gewesen, der in SW2006 SP3.0 gefixt wurde:

SW2006 SP3.0  SPR290574 Cosmetic threads are still displayed until after a rebuild after applying the Hide All Types option in the View menu

Ich vermute das in diesem Zug auch gleich behoben wurde, dass die schattierte Darstellung bleibt, auch wenn alle Beschriftungen aus geschaltet waren. Deswegen ist das Verhalten jetzt für dich in der SW2006 SP5.1 und SW2007 SP2.0 auch so zu sehen, weil es jetzt eben "gefixt" ist.

Und Robert oder ich haben es nicht mal gemerkt, da wir vorher auch schon mit dem Haken im Ansichtsmenu anders umgegangen sind

Ciao,
Stefan

PS: was bräuchtest du denn jetzt für ein Makro für deine Anwender?

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Member of CAD.de BOINC Team  -   | Seti@Home | CPDN | Einstein@Home

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild1.jpg Bild2.jpg

Hallo Stefan,

vielen Dank für das Licht im  Dunkeln!!!

Ja, als ich mir dann nochmal den Schalter für die Ebenensichtbarkeit in Erinnerung gerufen habe, machte das ganze dann auch einen Sinn. Bei den Beschriftungen verhält sich das ganze natürlich auch so.

Wir haben vor ca. 20 Monaten von 2D auf SWX umgestellt; als ich die Administration angefangen habe, hielten sich meine Kenntnisse über SWX sehr in Grenzen. Daher hab ich mir über diese Einstellung in den Vorlagen auch keine großen Gedanken gemacht; die Textur war da, bis heute funktionierte das auch (fast) bestens. Daß es ein Bug war, kam mir gar nicht in den Sinn, jetzt erst macht er sich äußerst unangenehm bemerkbar...
Ich hatte allerdings auch noch jede Menge andere Dinge um die Ohren, wie das immer so ist..

Das Makro? Im Idealfall nimmt es die beiden Haken unter "Systemoptionen - Dokumenteigenschaften - Beschriftungsanzeige"  "Featurebemaßungen" und "Referenzbemaßungen" raus (Bild1), und setzt den Haken unter "Ansicht - Alle Beschriftungen" (Bild2).

Damit sollte das Problem bei den vorhandenen Dateien eigentlich behoben sein. Bezüge, Form- und Lagetoleranzen, Oberflächenzeichen o.ä. werden bei uns grundsätzlich gar nicht erst ins Modell gebracht. Wer jetzt noch den Haken bei "schattierte Gewindedarstellungen" rausgenommen hat, oder unter "Ansicht" "alle Typen ausblenden" drin hat, hat selber schuld und gehört geteert und gefedert an den Pranger gestellt und mit Salatköpfen beworfen.

Hast du vielleicht schon ein ähnliches Makro?

hoffnungsvoller Gruß,
Stephan

------------------
Alles wird gut!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

ich hab dir mal so ein Makro zusammengestöpselt, ohne große Fehlerüberwachung oder Prüfungen:

Code:

---

' **********************************************************************
' * Makro setzt die Schalter für Beschriftungen im Ansichtsmenu
' * und im Beschriftungsdialog auf eine Vorgabe.
' *
' * hier: Menu Ansicht/Alle Beschriftungen gesetzt
' * Beschriftung/Details: Gewinde ein, Feature- und Referenzbemaßung aus
' *
' *
' * 14.12.2006 Stefan Berlitz (stefan.berlitz@solidworks.cad.de)
' * http://solidworks.cad.de
' * http://swtools.cad.de
' **********************************************************************

Dim swApp As Object
Dim ModelDoc As Object
Dim ret As Boolean

' Die hier notwendigen Schalter wie im Ansichtsmenu
' und Beschriftungsdialog

' Hauptschalter aus dem Ansichtsmenu
Public Const swDisplayAllAnnotations = 197
' Schlater aus dem Beschriftungsdialog
Public Const swDisplayAnnotations = 31
Public Const swDisplayFeatureDimensions = 32
Public Const swDisplayReferenceDimensions = 33
Public Const swDisplayCosmeticThreads = 41
Public Const swDisplayShadedCosmeticThreads = 230

Sub main()

    Set swApp = Application.SldWorks
    Set ModelDoc = swApp.ActiveDoc

    ' die Beschriftungseinstellungen setzen
    ret = ModelDoc.SetUserPreferenceToggle(swDisplayAnnotations, True)
    ret = ModelDoc.SetUserPreferenceToggle(swDisplayCosmeticThreads, True)
    ret = ModelDoc.SetUserPreferenceToggle(swDisplayShadedCosmeticThreads, True)
    ret = ModelDoc.SetUserPreferenceToggle(swDisplayFeatureDimensions, False)
    ret = ModelDoc.SetUserPreferenceToggle(swDisplayReferenceDimensions, False)

    ' und noch den "Hauptschalter" einschalten: es werde Licht :-)
    ret = ModelDoc.SetUserPreferenceToggle(swDisplayAllAnnotations, True)

End Sub

---

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Member of CAD.de BOINC Team  -   | Seti@Home | CPDN | Einstein@Home

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke...*schnief*

Du siehst mich zu Tränen gerührt...

Funktioniert bei Einzelteilen exzellent, bei Baugruppen werden natürlich die Beschriftungen der Teile eingeblendet, die noch nicht umgestellt sind. Aber die Einstellung für die Baugruppe kann man sogar für die Einzelteile übernehmen (s. Bild). Leider wirds nicht wirklich in den Einzelteilen gespeichert, das wäre die Krönung.

Aber damit hast du uns schon jede Menge Arbeit und Ärger gespart, vielen Dank!!! Einige Dinge können so einfach sein.
Ist ein schönes Weihnachtsgeschenk. Wenn du eine Frau wärst, würde ich dich jetzt zum Essen einladen, aber so bleibts nur bei einem dankbaren virtuellem Händedruck...

Gruß,
Stephan

------------------
Alles wird gut!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gewindetextur.zip

Soooo,

ich hab das Makro nochmal um einen Punkt erweitert, habs mir auf eine Taste gelegt und es funktioniert alles bestens, supersache das.

Ich würds allerdings gern mit PAC4SWX über einen ganzen Haufen Dateien laufen lassen, aber leider klappts nicht damit.
PAC4SWX öffnet, speichert und schließt zwar die entsprechende Datei, aber die Einstellungen werden nicht geändert.
Wie gesagt, manuell klappts wunderbar. Die Einstellungen in PAC4SWX sind auch alle korrekt, andere Makros funktionieren wie immer...

Hab ich da was vergessen, oder kann PAC4SWX dieses Makro nicht verarbeiten?

Gruß,
Stephan

------------------
Alles wird gut!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich verstehe nicht, warum Stefan nichts zu essen bekommt, weil er keine Frau ist

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ess-jay,



Zitat:

---

Original erstellt von ess-jay:
[...] PAC4SWX öffnet, speichert und schließt zwar die entsprechende Datei [...]

Hab ich da was vergessen, oder kann PAC4SWX dieses Makro nicht verarbeiten?

---

Doch PAC4SWX sollte das Makro auf alle Dateien ausführen, aber PAC4SWX speichert die Dateien ganz gewiss nicht von sich aus

Das ist ein "Sicherheitsfeature" für mich selbst in diesem Batchprogramm, PAC4SWX speichert nie durchgeführte Änderungen in den Originaldateien, ich habe überhaupt keine Lust auf irgendwelche Diskussionen, dass PAC4SWX wichtige Daten kaputt gemacht oder von sich aus geändert hätte

Also musst du das von deinem Makro aus selbst erledigen.

Wie der Zufall es so will hab ich so etwas schon mal für eigene Zwecke gemacht, am einfachsten holst du dir die passenden Zeilen (die mit dem Save2) raus und hängst die hinten an dein Makro dran

Code:

---

' **********************************************************************
' * Makro speichert aktives Dokument. Von Baugruppen werden die
' * Komponenten NICHT rekursiv gespeichert, sondern nur die Baugruppe
' * selbst.
' * Sinnvoll zum Einsatz mit PAC4SWX im Batchmodus für "RunMacro", um
' * PAC4SWX z.B. als Ersatz für den Conversion wizard zu nutzen.
' *
' *
' *
' * 07.10.2003 Stefan Berlitz (stefan.berlitz@solidworks.cad.de)
' * http://solidworks.cad.de
' * http://swtools.cad.de
' **********************************************************************

Dim swApp As Object
Dim ModelDoc As Object

Sub main()

    '
    Set swApp = Application.SldWorks
    Set ModelDoc = swApp.ActiveDoc

    ' ist überhaupt ein Dokument aktiv
    If ModelDoc Is Nothing Then
        'MsgBox ("Kein Modell geöffnet")
        End
    End If

    If ModelDoc.Save2(True) > 0 Then
        ' Fehler beim Speichern, ACHTUNG: hält den autoamtischen
        ' Durchlauf an und Dialogbox muss bestätigt werden
        MsgBox "ERROR saving - FEHLER beim Speichern" & vbCrLf & ModelDoc.GetPathName, vbCritical + vbOKOnly
    End If

End Sub

---

Ciao,
Stefan

PS @Lutz: versteh ich auch nicht

------------------
Inoffizielle deutsche SolidWorks Hilfeseite    http://solidworks.cad.de

Member of CAD.de BOINC Team  -   | Seti@Home | CPDN | Einstein@Home

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ess-jay:...jetzt ist aber die Einladung zum essen fällig.

@StefanBerlitz:

Beste Grüße,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von StefanBerlitz:

Das ist ein "Sicherheitsfeature" für mich selbst in diesem Batchprogramm, PAC4SWX speichert [b]nie durchgeführte Änderungen in den Originaldateien, ich habe überhaupt keine Lust auf irgendwelche Diskussionen, dass PAC4SWX wichtige Daten kaputt gemacht oder von sich aus geändert hätte
[/B]

---

Macht absolut Sinn, seh ich ein. Also wieder was dazugelernt, Donnerwetter.
Danke für die Zeilen zum speichern!

Mit dem Spruch zum Essengehen hab ich mich aber ganz schön reingerissen, mannomann...

Meine Freundin hat mir zu Weihnachten ein Schlemmergutscheinbuch für diverse Restaurants in der Umgebung geschenkt, zwei Gerichte zum Preis  von einem...so viele Gutscheine schaff ich gar nicht in einem Jahr.
Falls du also mal in der Nähe von Verden bist, zeig ich dir mal das Kartoffelhaus, die machen da ganz exzellentes Essen!

@Lutz & Ralf: So Recht? alte Meckerziegen...

Gruß,
Stephan

PS: Ich gehe trotzdem lieber mit Frauen essen. Was soll ich mitm Kerl in einem Restaurant??? Aber erzählt das nicht meinem Schatzi...*duck*

------------------
Alles wird gut!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ess-jay

Vielen Dank fuer diesen thread.      Dass das mit der Gewindedarstellung in SolidWorks so dumm zu bedienen sein muss... Ist ein einziger Bug! Ein Knopf hier dann der andere da und bei den Optionen so und so - Ist ja krank! Ich muss jedes Mal hier nachgucken welche Einstellung immer noch fehlt damit ich die Gewindedarstellung endlich richtig dargestelt bekomme. Wieso geht das nicht mit einem Button? Gewindedarstellung ein oder aus... Kann doch nicht soo schwer sein. und in der wiredarstellung sieht man ueberhaupt nichts. Da kann sich SWX noch was von ProE abschauen.
BTW :Hat es schon mal jemand geschafft die Gewindeabmasse in der Zeichnung als angezeigte Masse dargestellt zu bekommen?

P.S. die Bugloesung hat mir auch besser gefallen.

------------------
