Thema: Klöpperboden - Rotation geht nicht (719 mal gelesen)
|
laserman
Mitglied
Progr. Laserschneidmaschinen Trumpf, Bystronic, ESAB
   Beiträge: 113
Registriert: 15.02.2006 MaxData Favorit 4000i
Intel P4 640
CPU 3,2Ghz
1 GB Arbeitsspeicher
ATI Radeon X1300
XP-Prov. SP2
Inventor 10
SWX 2005
Acad2006
|
erstellt am: 30. Nov. 2006 15:21  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich muß einen Klöpperboden erstellen. Blechdicke 2mm.
Ich habe einen Linienzug erstellt, oben und unten jeweils zugemacht, und möchte ihn jetzt mittels Rotation austragen.
Geht aber nicht. Habe ich wieder ein falsches Feature gewählt?

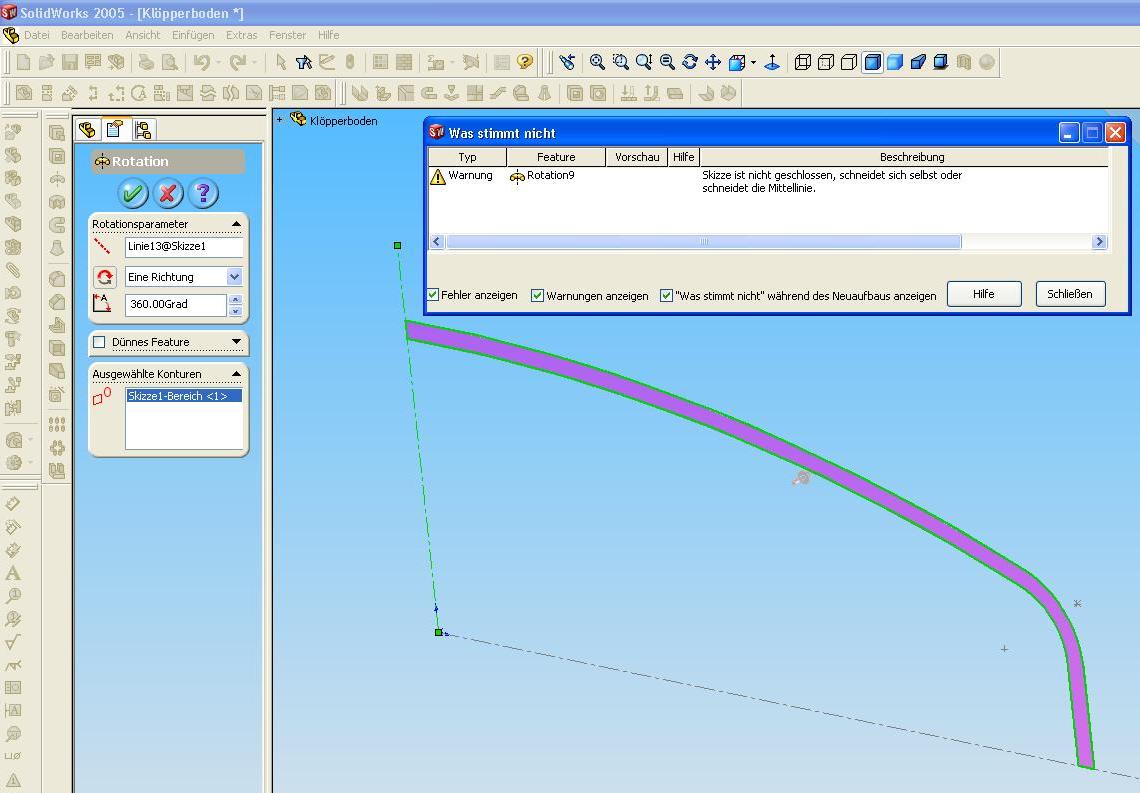

Ich bekomme immer eine Fehlermeldung mit dem Wortlaut: Skizze ist nicht geschlossen, schneidet sich selbst oder schneidet die Mittellinie  Kann mir einer helfen  MfG.
laserman  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation
Beiträge: 2622
Registriert: 12.07.2004 SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 30. Nov. 2006 15:36 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
1. Versuche es nochmals, wähle aber die Skizze an und führe das Feature aus. Dann musst Du noch die Achse auswählen und fertig. Versuche NICHT die Kontur auszutragen (rotieren). 2. Prüfe Deine Skizze peinlich genau! Vermutlich ist da wirklich ein Fehler drin. 3. Im absoluten Notfal, Teil hier ins Forum stellen. ------------------
SolidWorks is my friend... SolidWorks, frieeeend! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 30. Nov. 2006 15:38 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Wenn Du wirklich die in der Fehlermeldung genannten Ursachen ausschließen kannst, dann versuche es doch mal ohne Konturenauswahl, sondern gleich mit der Skizze... Ein grundsätzliches Problem sollte nicht bestehen, der Befehl funktionieren! ------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 30. Nov. 2006 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
|
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 30. Nov. 2006 16:11 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Zitat:
Original erstellt von brainseks:
Die Linie die auf der Rotationsachse liegt muss weg, die Kontur muss dort offen sein.
Hallo Brainskes IMHO bemängelt SWX dann eine offen Skizze und fragt nach, ob du eventuell ein dünnes Feature erstellen möchtest. mein Tip:
ich vermute, daß Teile der Skizze die Rotationsachse schneiden oder doppelte (übereinenderliegende) Linien in der Skizze vorkommen.
Abhilfe: Siehe G.Dwag's antwort Punkt 2.
Gruß Oldie
------------------
Der direkte Weg ist nicht immer der schnellste. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 30. Nov. 2006 16:13 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Zitat:
Original erstellt von brainseks:
Die Linie die auf der Rotationsachse liegt muss weg, die Kontur muss dort offen sein.
Wieso muss die Kontur offen sein? Verstehe ich jetzt nicht. Bei mir geht es auch mit geschlossener Kontur. Ich tippe mal darauf, dass ein Teil der Skizze auf der falschen Seite der Rotationsachse ist, kann man aber im Bild nicht sehen. ------------------
 The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
laserman
Mitglied
Progr. Laserschneidmaschinen Trumpf, Bystronic, ESAB
Beiträge: 113
Registriert: 15.02.2006 MaxData Favorit 4000i
Intel P4 640
CPU 3,2Ghz
1 GB Arbeitsspeicher
ATI Radeon X1300
XP-Prov. SP2
Inventor 10
SWX 2005
Acad2006
|
erstellt am: 30. Nov. 2006 16:18 <-- editieren / zitieren --> Unities abgeben:
Danke es hat geklappt. Allerdings bis ich den Fehler gefunden hatte verging schon eine Zeit. Die Kontur war zwar zu und geschlossen, aber der untere Konturzug war ca. 0,02mm zu kurz und reichte nicht bis zur Rotationsachse.  Es hat aber geklappt. MfG. laserman  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 30. Nov. 2006 16:25 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Zitat:
Original erstellt von laserman:
Die Kontur war zwar zu und geschlossen, aber der untere Konturzug war
ca. 0,02mm zu kurz und reichte nicht bis zur Rotationsachse. laserman
Knapp daneben ist auch vorbei.  Gruß Oldie ------------------
Der direkte Weg ist nicht immer der schnellste. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 30. Nov. 2006 16:30 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 30. Nov. 2006 16:55 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Wenn der Konturzug um 0.02mm nicht bis zur Rotationsachse gereicht hat, wird da keine geometrische Ausrichtung vorhanden sein, und ev. an einen andern Ort war die Kontur auf der anderen Seite der Achse. Immer alles schön ausrichten, dann nimmt der Ärger automatisch ab..... ------------------
The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation
Beiträge: 2622
Registriert: 12.07.2004 SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 01. Dez. 2006 06:40 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Ich habe vorhin versucht ein Dreieck, mit der Spitze auf der Rotationsachse zu rotieren. Das geht nicht! Ich kan mir gut vorstellen, dass es da zu der Dicke Null kommt - Und desshalb nicht funktioniert. ------------------
SolidWorks is my friend... SolidWorks, frieeeend! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dirk Wollborn
Mitglied
Entwicklungskonstrukteur
Beiträge: 379
Registriert: 31.07.2001
|
erstellt am: 01. Dez. 2006 08:11 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Entweder muss die Skizze die Rotationsachse linear berühren oder eben halt nicht. Eine punktförmige Berührung der Skizze mit der Rotationsachse führt zu diesem Fehler. Ebenfalls darf die Skizze die Rotationsachse nicht schneiden. ------------------
Dirk Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Chris C.
Mitglied
3D-CAD Freelancer
Beiträge: 697
Registriert: 14.12.2004 CAD: Inventor 2010, ACAD 2010
OS: Windows 7 Pro
HW: I7, 8GB RAM, 3.42GHz, 1TB HD
Bes: x-plant 2 als Anlagenplanungstool
|
erstellt am: 04. Dez. 2006 11:39 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Hoi C.Dawg Eine Achse erstellen lassen zwischen den beiden Fächen X+Z, oder eben den benötigten. Danach um die Achse rotieren lassen.
Punkt geht nicht weil im Punkt alle 3 Achsen möglich sind. ------------------
mit freundlichen Schweizergrüssen Chris Carlyle albeite flöllich, ohne mullen und knullen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
