Thema: oberflaechenkante hochziehen (loften) mit radius (669 mal gelesen)
|
excalibur Mitglied student
Beiträge: 29 Registriert: 18.10.2006 SolidWorks Office Premium 2007
|
erstellt am: 29. Nov. 2006 18:08 <-- editieren / zitieren --> Unities abgeben:
hallo zusammen, mal wieder eine frage meinerseits. stellt euch eine badewanne vor, die hinten ein gelenk hat, an der eine zweite badewanne von oben auf die untere klappt, sodass ansatzweise ein "ei" entsteht. ich habe den unteren koerper als oberflaeche(-nkoerper) und moechte das ganze nun mit nut&feder einpassen. dazu muss ja die untenlaufende feder im radius angepasst sein. hinten beim gelenk ein kleinerer radius - vorne ein groeserer. d.h. an den seitenraendern ist das ganze ohne radius (weil die nut von oben ja einfach in die feder "einklappt"), aber vorne muss eben dieser radius rein, damit die feder auch in die nut reinpasst. versteht ihr was ich meine? kann leider kein bild einstellen.. jemand nen tipp fuer mich? *verzweifelt*guck* ps. vielleicht kann man sich das in form einer segelfligerhaube besser vorstellen.. ist dasselbe prinzip.. [Diese Nachricht wurde von excalibur am 29. Nov. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Brunner Mitglied Entwicklung / Konstruktion
Beiträge: 1111 Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 30. Nov. 2006 07:14 <-- editieren / zitieren --> Unities abgeben: Nur für excalibur
Hallo Excalibur Wenn ich deine Beschreibung so lese, kommt mir spontan ein altes Lied von Mike Krüger in den Sinn SCNR Eine einfache grobe Skizze, wie sich das Problem darstellt, wäre schon hilfreich. Einfach mal ein Schuss ins Blaue, so ein Gelenkt sollte mit einer einfachen Austragung (in zwei Schritten), oder einer Rotation (in einem Schritt) machbar sein. Gruss Markus ------------------ Zeit, das Wertvollste das wir haben, wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide Moderator -
Beiträge: 4978 Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story> .-)
|
erstellt am: 30. Nov. 2006 07:19 <-- editieren / zitieren --> Unities abgeben: Nur für excalibur

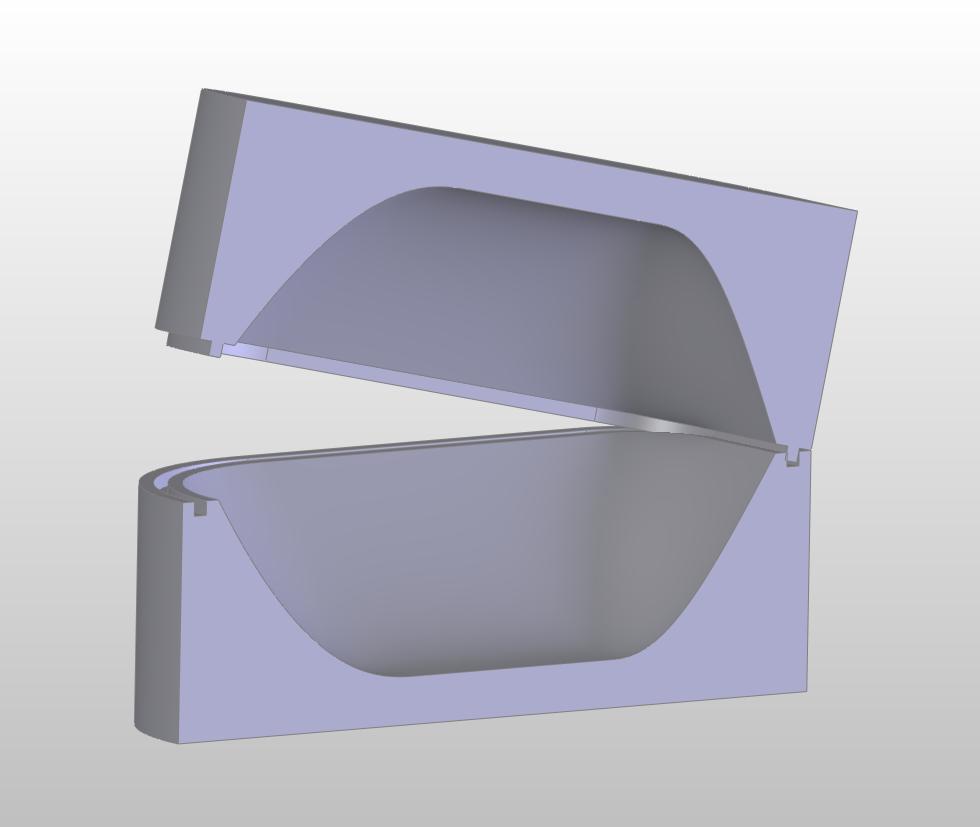

Hallo Michael, ich glaube ein ähnliches Modell zu erstellen ist gar nicht so schwierig, würde bestimmt sehr helfen Bei angehängten Teil bin ich davon ausgegangen, das der Badewannenrand auf einer Ebene liegt. Dann ist es auch ohne Austragen / Ausformen möglich eine umlaufende Nut zu erzeugen: hier mit Regeloberfläche(n). HTH & bis demnäx, Ralf ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Brunner Mitglied Entwicklung / Konstruktion
Beiträge: 1111 Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 30. Nov. 2006 07:41 <-- editieren / zitieren --> Unities abgeben: Nur für excalibur
So, nun habe ich es wahrscheinlich auch verstanden. (Hallo Ralph, habe mir mal deine Badewanne ausgeliehen) Das Problem scheint mir doch sehr komplex zu sein, und je nach Grösse des Teils, würde man dies in der Praxis mit etwas Spiel lösen. Wieviel macht den die Überschneidung bei deinem Teil aus? Gruss Markus ------------------ Zeit, das Wertvollste das wir haben, wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
excalibur Mitglied student
Beiträge: 29 Registriert: 18.10.2006 SolidWorks Office Premium 2007
|
erstellt am: 30. Nov. 2006 08:09 <-- editieren / zitieren --> Unities abgeben:
so, ihr habt ja recht.. sorry.. also, ich habe ein entsprechendes vereinfachtes modell erstellt. nochmal zur problemstellung: ich habe eine beliebige kante einer oberflaeche, an der ich eine feder anbringen muss, die aber unterschiedliche radien in unterschiedliche richtungen hat. das sind bei mir skizze3/4! wie kann ich zwischen diesen beiden (und der untenliegenden kante "3d-skizze1") eine flaeche erstellen? ich koennte ja die beiden spitzen der skizzen miteinander verbinden (spline, oder aehnliches), jedoch geht das nur bei einfachen formen. sobald die untenlaufende kante etwas schwieriger wird, geht das nicht mehr "mal eben so skizziert". das muesste doch irgendwie gehen, dass ich die untere kante an den beiden aeusseren skizzen "hochziehe", oder? -- EDIT 2 minuten spaeter: *lach* okay, hat sich erledigt. was macht man, wenn man ein kompliziert (erscheinendes) problem nicht loesen kann? man vereinfacht es. hab ich fuer "euch" getan, 1 min dran rumgespielt und.. tata, die loesung: begrezung-oberflaeche! richtung 1 ist die untere kante.. richtung 2 die beiden skizzen mit den unterschiedlichen radien! normalerweise bin ich nicht jemand, der sofort um hilfe schreit, aber ich sass da gestern abend bis 2130 uhr dran und habs nich hinbekommen und jetzt.. frisch ausgeschlafen -> klappts! dennoch DANKE an euch! [Diese Nachricht wurde von excalibur am 30. Nov. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
excalibur Mitglied student
Beiträge: 29 Registriert: 18.10.2006 SolidWorks Office Premium 2007
|
erstellt am: 30. Nov. 2006 08:33 <-- editieren / zitieren --> Unities abgeben:
[QUOTE]Original erstellt von excalibur: [B]so, ihr habt ja recht.. sorry.. also, ich habe ein entsprechendes vereinfachtes modell erstellt. nochmal zur problemstellung: ich habe eine beliebige kante einer oberflaeche, an der ich eine feder anbringen muss, die aber unterschiedliche radien in unterschiedliche richtungen hat. das sind bei mir skizze3/4! wie kann ich zwischen diesen beiden (und der untenliegenden kante "3d-skizze1") eine flaeche erstellen? ich koennte ja die beiden spitzen der skizzen miteinander verbinden (spline, oder aehnliches), jedoch geht das nur bei einfachen formen. sobald die untenlaufende kante etwas schwieriger wird, geht das nicht mehr "mal eben so skizziert". das muesste doch irgendwie gehen, dass ich die untere kante an den beiden aeusseren skizzen "hochziehe", oder? -- EDIT 2 minuten spaeter: *lach* okay, hat sich erledigt. was macht man, wenn man ein kompliziert (erscheinendes) problem nicht loesen kann? man vereinfacht es. hab ich fuer "euch" getan, 1 min dran rumgespielt und.. tata, die loesung: begrezung-oberflaeche! richtung 1 ist die untere kante.. richtung 2 die beiden skizzen mit den unterschiedlichen radien! normalerweise bin ich nicht jemand, der sofort um hilfe schreit, aber ich sass da gestern abend bis 2130 uhr dran und habs nich hinbekommen und jetzt.. frisch ausgeschlafen -> klappts! dennoch DANKE an euch! -- EDIT2: auf die gefahr hin, dass ich mich jetzt voellig laecherlich mache, was ist SCNR? *fragendguck* Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Winston Wolf Mitglied Braucht der Mensch einen Beruf?
Beiträge: 555 Registriert: 12.08.2003 überlegen macht überlegen
|
erstellt am: 30. Nov. 2006 08:36 <-- editieren / zitieren --> Unities abgeben: Nur für excalibur
|
Markus Brunner Mitglied Entwicklung / Konstruktion
Beiträge: 1111 Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 30. Nov. 2006 08:39 <-- editieren / zitieren --> Unities abgeben: Nur für excalibur
SCNR bedeutet: tschuldigung,konnte nicht wiederstehen Übrigens, ausgeformte Oberfläche geht bei deinem Beispiel auch. Gruss Markus ------------------ Zeit, das Wertvollste das wir haben, wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
