Thema: Konstruktionslinien in der Zeichnung anzeigen (483 mal gelesen)
|
wakizashi
Mitglied
   Beiträge: 90
Registriert: 18.08.2006 SolidWorks 2014 / SP4
|
erstellt am: 23. Nov. 2006 15:49  <-- editieren / zitieren -->   Unities abgeben:

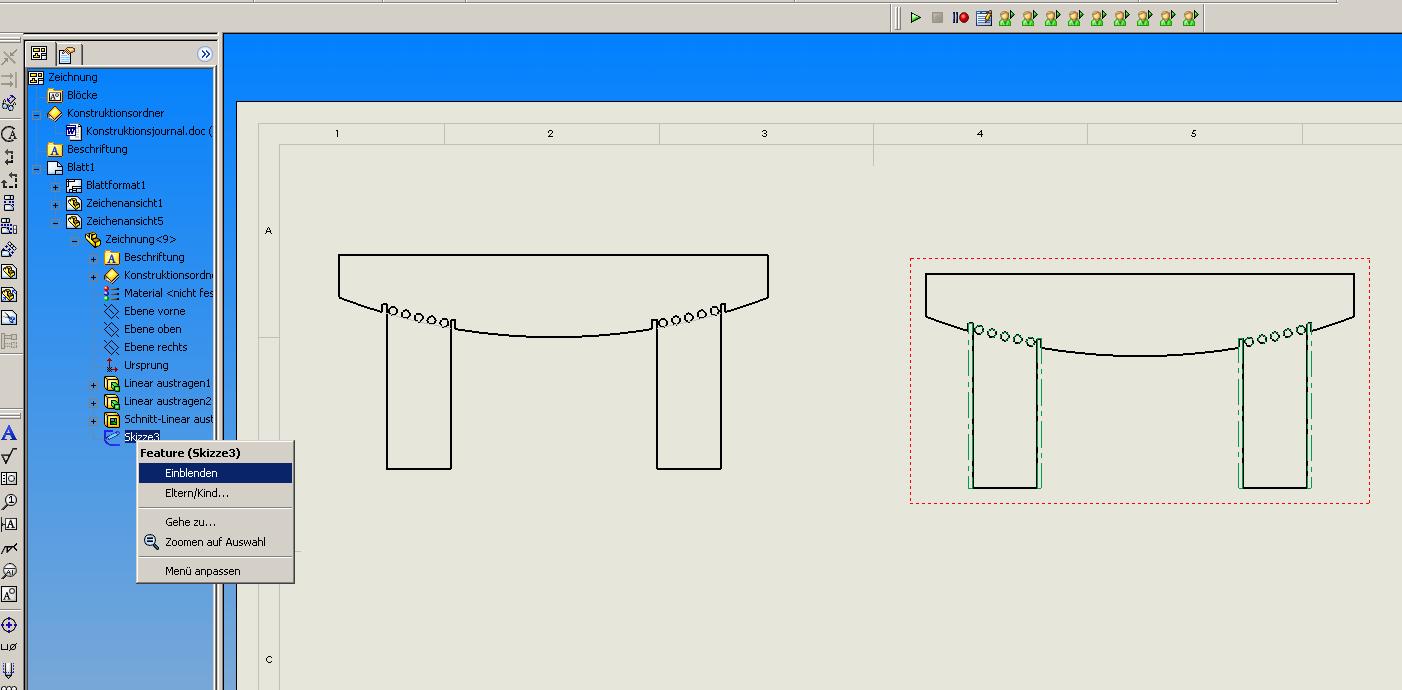

Ich habe in meiner Konstruktion 2 Konfigurationen. In der "mit Streifen" (in der Zeichnung rechts) hätte ich gerne die Konstruktionslinien der Skizze "Ausnehmung" als Strich-Pkt-Strich-Linie angezeigt. Ich habe in der Zeichnungsansicht "Zeichnung <9>" mit RMT-Kontextmenü "Komponentenlinien" ausgewählt und Skizzenkurven auf "StrichpunktStrich" gestellt, aber in der Zeichnung sehe ich nichts. Das Endergebnis soll so wie in der linken Skizze (dort per Hand gezeichnet) dargestellt werden. Besten Dank für einen Tipp. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 23. Nov. 2006 16:23 <-- editieren / zitieren --> Unities abgeben: Nur für wakizashi
Ist alles etwas verwirrend. Also in der Skizze "Ausnehmung" sind keine Konstruktionslinien, da sind nur die normalen Skizzenlinien drin. Klar jetzt könnte man mit den Begriffen Konstruktionshilfslinien und blah kommen, aber im SWX  heisst das nunmal so. Aber Du willst die Skizzenlinien aus der Ausnehmung als Konstruktionslinien (gestrichelt) in der Zeichnung haben? Entweder Du machst Dir dazu eine Skizze im Bauteile in der die Skizzenlinien übernommen werden und stellst den Linientyp auf gestrichelt, in der Zeichnung blendest Du über anklicken des Kreuzchens im Feature Manager der Ansicht wo das eingeblendet werden soll, soweit bis Du die Skizze mit Rechtsklick anwählen kannst und dann einblenden, in den Optionen Ansicht muss Skizze halt auch angewählt sein, wie in Deinem Fall. [Diese Nachricht wurde von brainseks am 23. Nov. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wakizashi
Mitglied
Beiträge: 90
Registriert: 18.08.2006 SolidWorks 2014 / SP4
|
erstellt am: 23. Nov. 2006 16:54 <-- editieren / zitieren --> Unities abgeben:
|
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 24. Nov. 2006 08:14 <-- editieren / zitieren --> Unities abgeben: Nur für wakizashi
Eigentlich ists nicht kompliziert, Skizze auf Fläche erzeugen, die ursprüngliche Skizze mit der Geometrie anklicken, Button Elemente übernehmen klicken, die Linien die man haben will Linientyp umstellen, restliche weglöschen, in die Zeichnung gehn und Skizze einblenden. Das Problem warums nicht einfacher geht, Du möchtest die gleiche Geometrie mit unterschiedlichen Linientypen benutzen, was halt nicht geht. Zweite einfache Möglichkeit, in der Zeichnung die Linien manuell reinzeichnen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
