Thema: Fehler bei vergrößern (modifizieren) (2950 mal gelesen)
|
laserman
Mitglied
Progr. Laserschneidmaschinen Trumpf, Bystronic, ESAB
   Beiträge: 113
Registriert: 15.02.2006 MaxData Favorit 4000i
Intel P4 640
CPU 3,2Ghz
1 GB Arbeitsspeicher
ATI Radeon X1300
XP-Prov. SP2
Inventor 10
SWX 2005
Acad2006
|
erstellt am: 15. Nov. 2006 10:24  <-- editieren / zitieren -->   Unities abgeben:

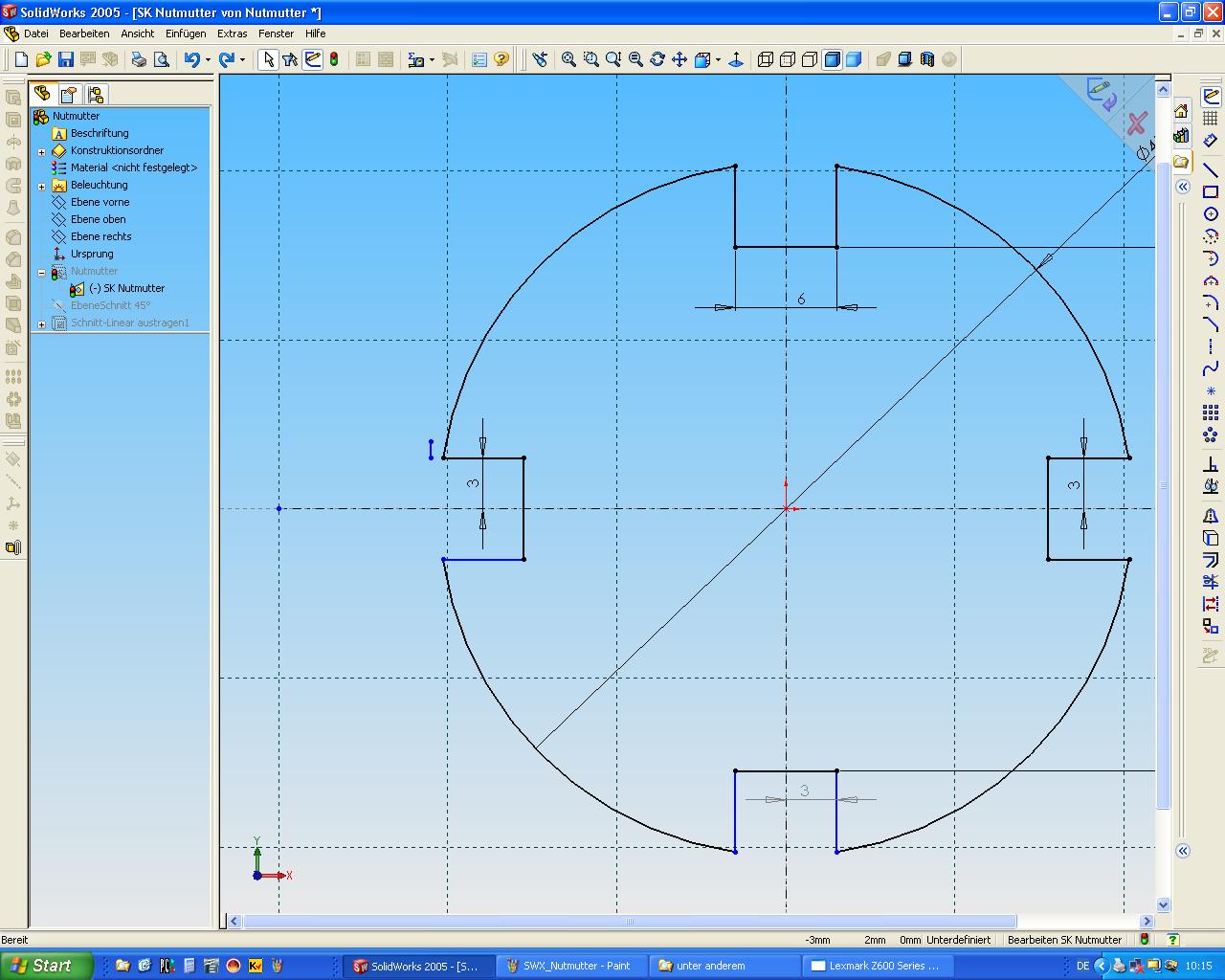

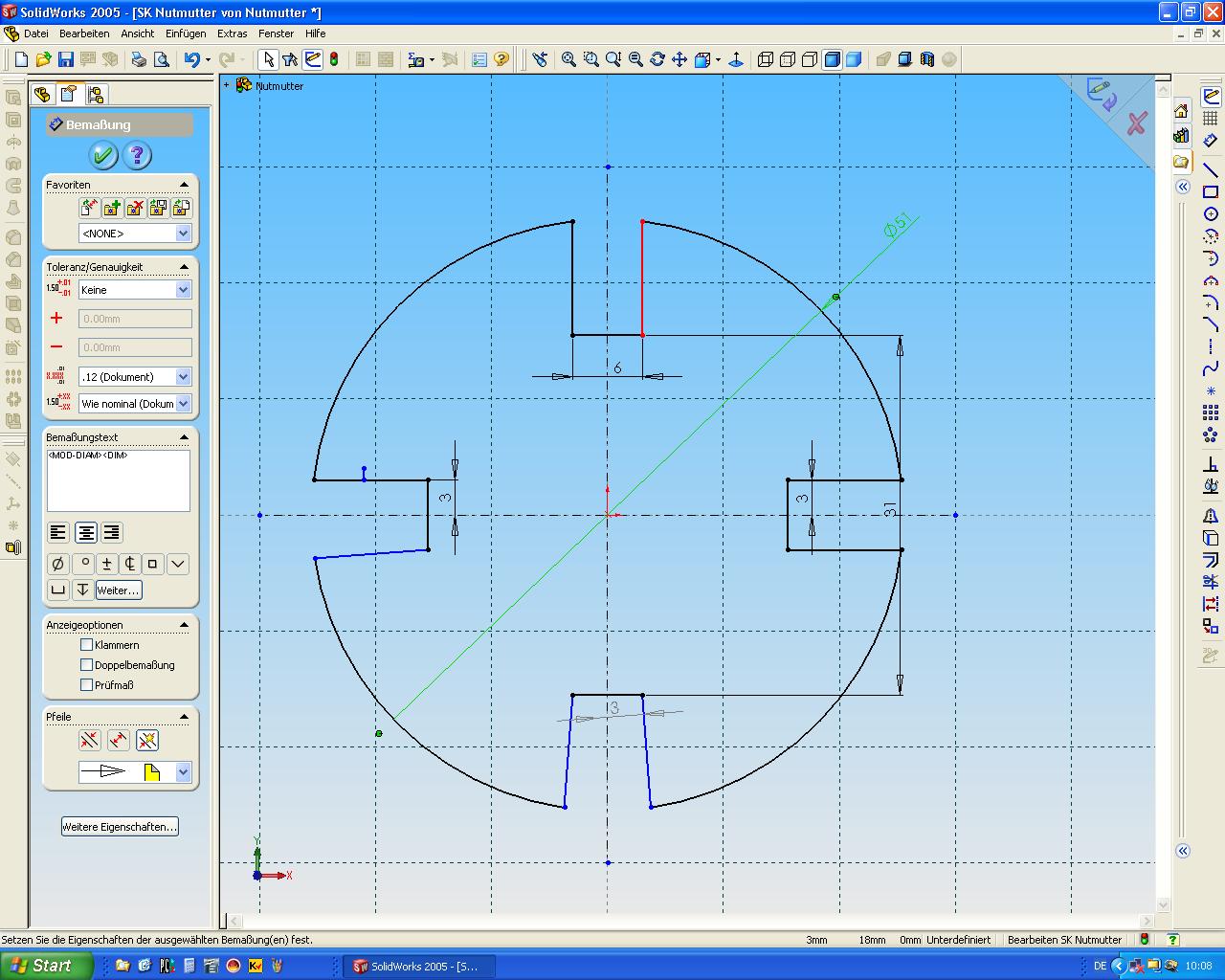

Guten morgen allerseits, folgendes ist heute angesagt. Ich habe eine Nutmutter gezeichnet und konstruiert. In Bild 1 beträgt der Außendurchmesser 41mm. Nun habe ich nachträglich vergrößern müssen auf d-51mm. Warum ändern sich die Nuten und werden teilweise schräg (Bild 2)?.
Bekommt SWX das nicht gebacken,  , liegt es an der Grafik, oder was ist verkehrt gemacht worden ?
Bei der Erstellung ist eine Nut gezeichnet worden und dann der Rest über Kreisförmige Reihe kopiert worden. MfG.
laserman Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Devastator
Mitglied
--
Beiträge: 483
Registriert: 14.07.2005 HP ZBook 17 G3
Win10
Intel Xeon E3-1545M v5 @2.90GHz
16 GB RAM
256 GB SSD
NVIDIA Quadro M2000M
---------------------------
HP Z2 Tower G5
Win10
Intel i9 3,70GHz
64 GB RAM
500 GB SSD
NVIDIA Quadro RTX 4000
2x HP ZR2440w TFT
|
erstellt am: 15. Nov. 2006 10:35 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
da sind wohl die linien nicht horizontal und vertikal ausgerichtet! Gruß Devastator
Edit1: Du köntest das Teil auch als viertel modellieren und 2 mal spiegeln
Edit2: ERSTER !!!
------------------
Management ist,
wenn 10 Leute für das bezahlt werden,
was 5 billiger tun könnten,
wenn sie nur zu dritt sind
und davon 2 krank sind. [Diese Nachricht wurde von Devastator am 15. Nov. 2006 editiert.] [Diese Nachricht wurde von Devastator am 15. Nov. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 15. Nov. 2006 10:36 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
So wie es aussieht, hast du keine Horizontalen und Vertikalen Geometriebedingungen hinterlegt. Eine Skizze sollte immer zu 100% bestimmt sein, wenn möglich.
Grund sind unter anderem genau solche Effekte. Bezogen auf die Standardfarben. Solange noch blauen Linien vorhanden sind musst du weiter bemassen, und Bedingungen setzen, bis alles schwarz ist  ------------------
 The Power Of Dreams Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wago
Mitglied
Konstrukteur
Beiträge: 523
Registriert: 07.12.2000
|
erstellt am: 15. Nov. 2006 10:46 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Hallo lasermann, zum Üben ist das Teil gut geeignet. Aber du brauchst das Rad nicht neu erfinden, denn es gibt diese Nutmutter bereits als Modell.
Schau unter http://solidworks.cad.de/lib_din02.htm
Du kannst es dort runterladen, zusammen mit dem Sicherungsblech.
Schau dir die Hilfsseiten von StefanBerlitz mal in Ruhe an. Dort findest du viele Tipps und Tricks und auch ne ganze Menge Modelle ------------------
Gruß,
Walter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
laserman
Mitglied
Progr. Laserschneidmaschinen Trumpf, Bystronic, ESAB
Beiträge: 113
Registriert: 15.02.2006 MaxData Favorit 4000i
Intel P4 640
CPU 3,2Ghz
1 GB Arbeitsspeicher
ATI Radeon X1300
XP-Prov. SP2
Inventor 10
SWX 2005
Acad2006
|
erstellt am: 15. Nov. 2006 10:49 <-- editieren / zitieren --> Unities abgeben:
".....dat dücht mi auch so" wie wir trockenen Westfalen so sagen. Aber nix wie ungut. Ich werde deinen Ratschlag befolgen (habe schon ausprobiert und dann hat es auch geklappt). Aber man kann sich ab und zu als "Neuling" die Finger wund bemaßen bevor alles "schwarz" wird. Danke für deinen Tipp laserman  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 15. Nov. 2006 11:05 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
|
G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation
Beiträge: 2622
Registriert: 12.07.2004 SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 15. Nov. 2006 11:11 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
|
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 15. Nov. 2006 11:35 <-- editieren / zitieren --> Unities abgeben: Nur für laserman
Hallo Laserman. Solange du 100%ig sicher bist, daß an diese Teil NIEMALS etwas geändert wird, laß deine Skizzen einfach blau, und hoffe, daß scheinbar senkrechte Linien auch wirklich senkrecht sind. Bist du mit den Änderungen nicht absolut sicher und verfügst auch nicht über das perfekte Augenmaß, wirst du um vollständig definierte Skizzen nicht umhinkommen.
Passsend zum Thema:
3D-Weisheit:
Mit 3D-CAD ist es wie mit einem Pflichtenheft.
Details die du nicht exaktest definiert hast, bekommst du garantiert nicht so wie du sie gerne hättest.
Und noch eine der ältesten Computerweisheiten:
Rubbish in, Rubbish out.
Gruß Oldie
------------------
Der direkte Weg ist nicht immer der schnellste. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
