Hallo Gemeinde,
habe schon das Forum abgesucht, finde aber so recht keine Antwort auf mein Problem.
Das Problem :

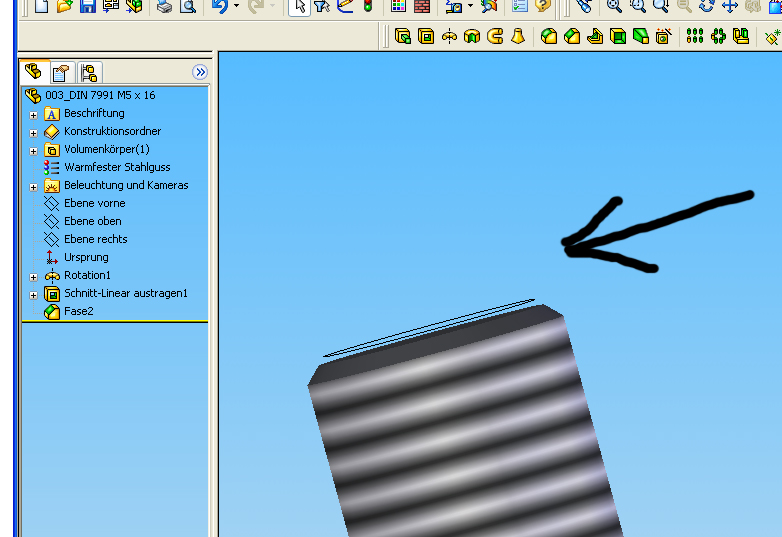

Bolzen erstellt, Gewindebeschreibung eingefügt, Fase angebracht, sieht auch alles gut und richtig aus, aber wozu ist der Kreis der nun vor dem Bolzen in der Luft schwebt und wie bekomme ich in dort weg.


[Diese Nachricht wurde von Thor65 am 06. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas5
Mitglied
Konstrukteur, SWX-Admin


Sehen Sie sich das Profil von Thomas5 an!   Senden Sie eine Private Message an Thomas5  Schreiben Sie einen Gästebucheintrag für Thomas5

Beiträge: 420
Registriert: 14.07.2003

SWX2013

erstellt am: 06. Nov. 2006 20:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Thor65 10 Unities + Antwort hilfreich
Hallo Thor65,
ich kann nur ahnen, was du meinst, und ich denke, der Kreis ist die Gewindedarstellung, die du dann in der Zeichnung der Zeichnung als Gewindedarstellung sehen und bemaßen kannst.
Viele Grüße!
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
