Habe einen Holzstuhl entworfen und auch konstruiert, der aus Biegesperrholz gemacht werden soll. Die biegekante ist aber keine Gerade sondern eine leichte Welle (ritzt mal einen Streifen Papier quer in form einer welle ein, dann erhaltet ihr ein geknicktes etwas mit konkav/konvex wechsel...)
das habe ich mit 2 ausgetragenen oberflächen, die sich gegenseitig trimmen, konstruiert und dann aufgedickt und die ecke abgerundet.
als blechteil ließ sich das nicht nachbauen, da das feature "Blechzunge" natürlich eine Gerade als Biegekante haben will...
Für den Zuschnitt des Holzes bräuchte ich aber dennoch eine Abwicklung? kann mir jmd. helfen wie das zu machen ist?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi bussycat,
schau dir mal das Thema "Ausgeformte Biegung" im Blechkapitel an. Damit könnte es klappen.
Auf 2 Ebenen die Konturen (z.B. Kreisbogen/Spline) als Skizze legen, dann ausgeformte Biegung (Blechdicke = Dicke der Sperrholzplatte).
Das lässt sich abwickeln.

HTH!

------------------
Johannes Anacker
Sales Support
SolidLine AG
SolidLine AG - Supportportal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

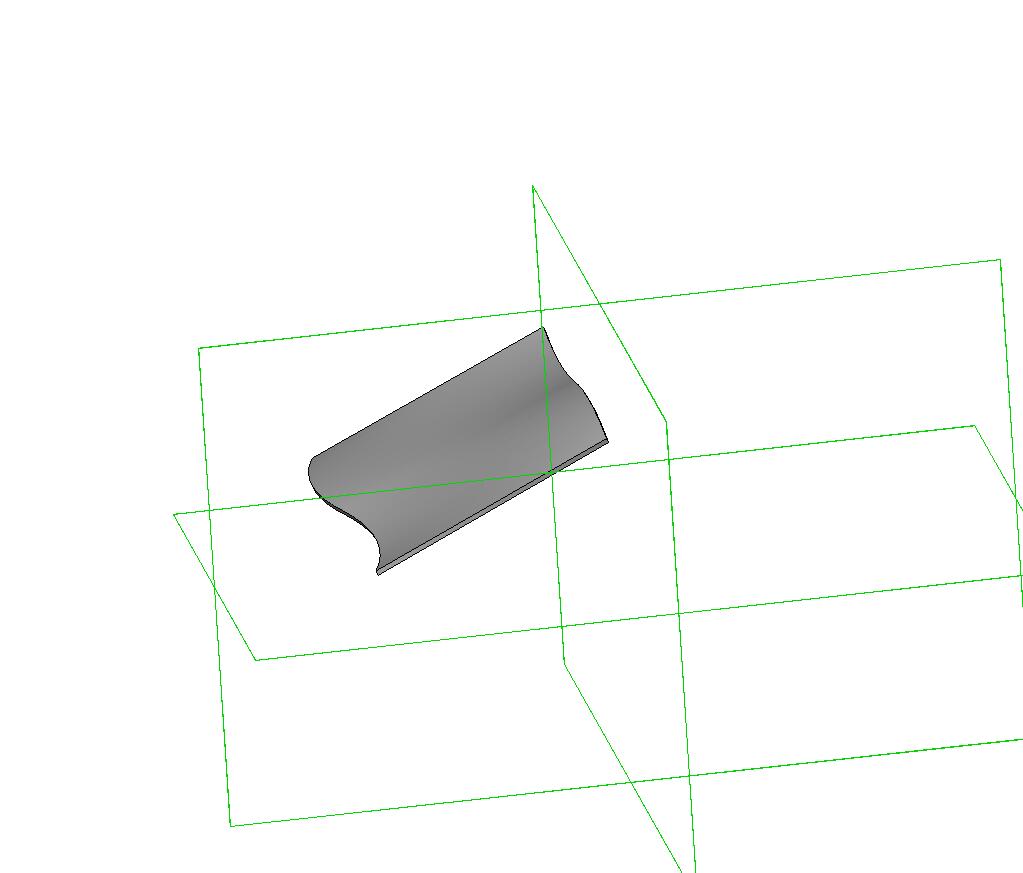

ne, ne: da kommt auch noch nicht das raus was ich brauche...
im prinzip ist es ja eine Ausformung (die 2 Profile plus eine geknickte Bahn oder Leitkurve) aber bei der Blechausformung macht Solid Works ja automatisch eine Gerade zwischen den 2 Profilen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Könntest Du bitte nochmal ein Bild  ohne Umlaute   reinstellen, damit man sich das besser vorstellen kann?!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Klick auf das Bild (Link), alles rechts vom letzten "/" löschen, und dann das gewünschte File anwählen.

Aber ohne Umlaute ist schon besser

------------------
  The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo bussycat,

reicht es Dir denn nicht, eine Abwicklung von je einer Seite zu haben und die dann zusammenzusetzen?

Du kannst ja von jedem Profilabschnitt ein eigenes Blechteil erstellen und dazu eine Abwicklung machen. Sicherlich lässt sich das auch geschickt über Konfigurationen im gleichen Bauteil lösen.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

zu deinem Problem mit der Abwicklung. Ich würde dir vorschlagen:
eine kurze Gerade (0,1mm) reichen, an dein Teil zu setzen, und SWX sollte dir dann eine Abwicklung für das Teil machen, ich habe diese bei einer Blechabwicklung für ein größeres Rohr aus probiert, und es hat funktioniert

Klaus

------------------
Klaus

Warum sind die russischen Techniker den amerikanischen immer noch weit überlegen? - Sie bekommen einen KONTROLLIERTEN Absturz der MIR hin; Microsoft schafft daß bei Windows seit Jahren nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also wie schon der Name sagt:
Belchfeature ist nunmal ein Feature für Bleche die gebogen werden können.
Bei deinem Teil wird das Blech nicht nur um die Biegekante gebogen, sondern auch entlang aller anderen Achsen, somit trau ich mich behaupten dass du ein Blech gar nicht so biegen kannst!
=> Ergo kanns auch SWX nicht.
Das was du auf deinem Bild hast kann maximal geschweißt werden anders ist das rein Fertigungstechnisch nicht zu machen.

mfg
Horst

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
