Hallo Leute,

wie kann ich bei SW 2006 dafür sorgen das die Oberflächenzeichen zu einem Maß gehören. Bsp. wenn ich ein Oberflächenzeichen auf ein Maß oder Maßhilfslinie absetzte und das Maß dann mal verschiebe bleibt das Oberflächensymbol da stehen wo man es abgesetzt hat es hat kein bezug zum Maß wie beim Inventor
Danke,

Gruß Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Doch!
Zuerst das Mass anwählen, dann "Form- und Lagetoleranzen" einfügen.
Dann sollte es gehen!

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oder nachträglich gruppieren.

------------------
Gruß,

Dominik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Zusammen,

einfach die Form-und Lagetoleranz auf dem Maß "fallen" lassen. Dann ist das verbunden und wenn man das Maß verschiebt geht auch die Form-und Lagetoleranz mit.

MFG Robert Hess.

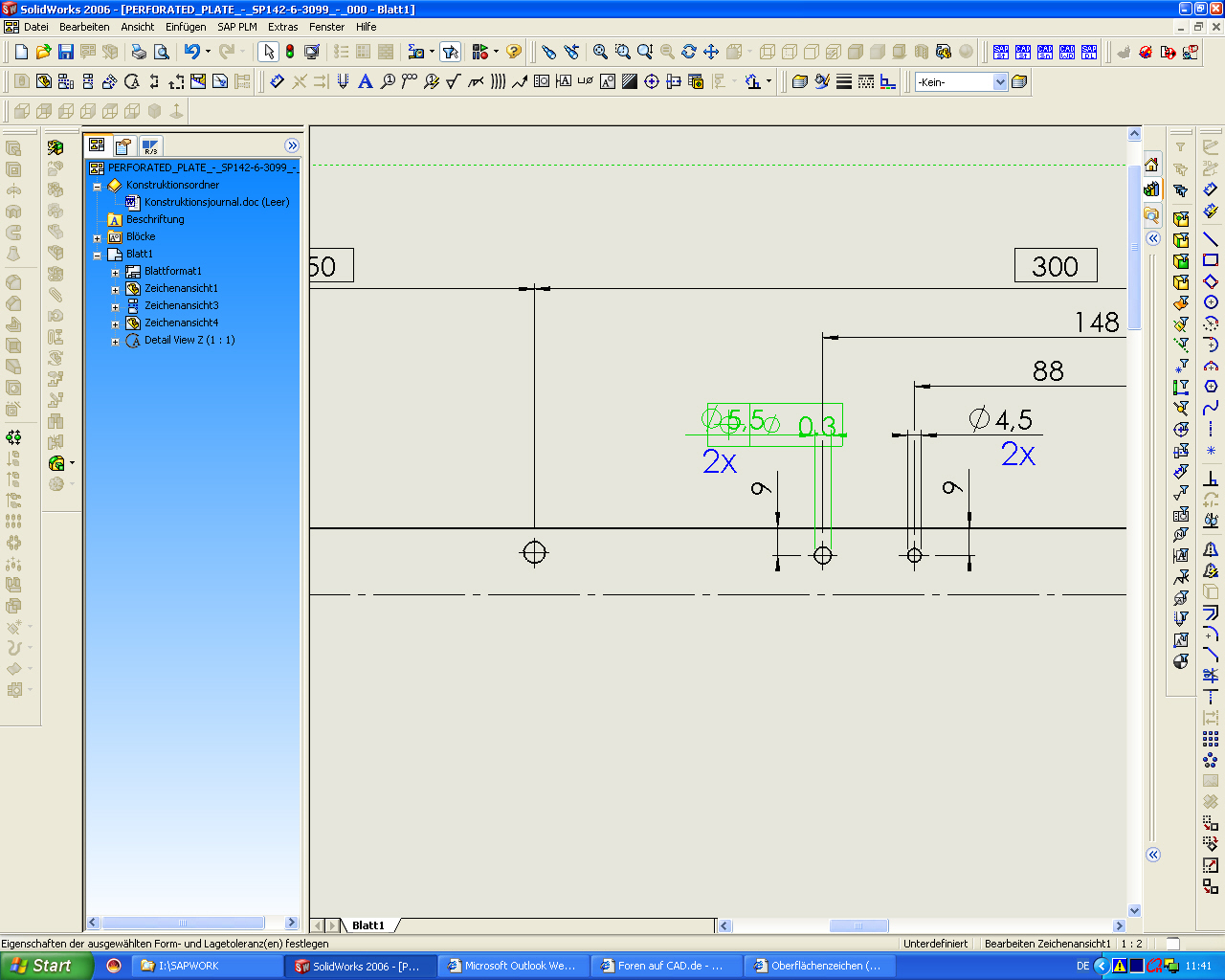

Hier auch ein Bild dazu.

[Diese Nachricht wurde von Robert Hess am 06. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hey will nicht unfreundlich rüber kommen aber was hat Obeflächensymbol mit Form und Lagetoleranz zu tun??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Muss ich das mit jedem Oberflächensymbol machen "Maß auswählen - Oberflächenzeichen auswählen - dann gruppieren??" ich dachte SW soll besser als inventor sein!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sorry,

war ich woll nicht mit den Gedanken dabei.

MFG Robert Hess

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von AlexSX:
hey will nicht unfreundlich rüber kommen aber was hat Obeflächensymbol mit Form und Lagetoleranz zu tun??

---

Ganz und gar NICHTS! Sorry...  ich dachte, dass das genau so funktioniert...

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

macht nichts bin seit zwei wochen am Umsteigen von Inventor 7 auf SW2006 und das läuft nicht so wie es sich die Geschäftsführung wünscht da SW behauptet hat mit SW wird die Konstruktion bis zu 30% schneller arbeiten - schon klar!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,

nur mal aus Neugier. Wo braucht man den ein Oberflächenzeichen an einem Maß? Ich denke, die kommen doch meistens an eine Kante dran.

Desweiteren macht man die Qualität einer Software nicht an einer Funktion fest. Soll jetzt nicht unfreundlich rüberkommen.

MFG Robert Hess

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mach die Symbole im Model auf Flächen und Kanten!
Dann kannst Du diese auch platzieren wie Du willst und in der 2D Zeichnung bleiben sie verknüpft.

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nun ja das macht man öfters. Noch nie erlebt?? siehe Bild. das Oberflächensymbol bezieht sich auf bei Flächen wo die Maßhilfslinien anliegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


ja bild einfügen das wäre nicht schlecht aber jetzt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

An was beurteilt man eine Software? wenn nicht nach der Funktion. nach dem Aussehen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Alex,

ehrlich gesagt. Nein. Aber man lernt ja immer dazu.

MFG Robert Hess

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hey robert wenn du mehr infos über die Neureglung über die Oberflächenzeichen brauchst sag bescheid.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,

ich / wir arbeiten nach der DIN ISO 1302. Welche Norm setzt Ihr den ein?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nun ja mit der gleichen DIN ISO 1302 Reihe 3 Rz. Die DIN blieb ja gleich aber halt die anordnung wie und man jetzt die Zeichen anbringen darf/kann was die dann aussagen. ob man sie auf die Maßhilfslinie oder die Maßlinie absetzt. Da hat sich halt was getan. man trägt immer weniger Zeichen auf die Körperkanten mehr auf das Maß bezogen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von AlexSX:
... infos über die Neureglung über die Oberflächenzeichen ...

---

Hi AlexSX,
in meinem Hoischen (23. Auflage) finde ich keinen Fall, wo das Oberflächenzeichen (=OFL) auf der Maßlinie liegt. Auf der Maßhilfslinie schon, das bekommt man hin, indem man das OFL auf die entsprechenden Kanten setzt.
Oder gab´s da eine Neuregelung?
(Ohne mich in dein Gespräch mit RobertHess einmischen zu wollen  )

ciao,

------------------
Johannes Anacker
Sales Support
SolidLine AG
SolidLine AG - Supportportal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Alex,

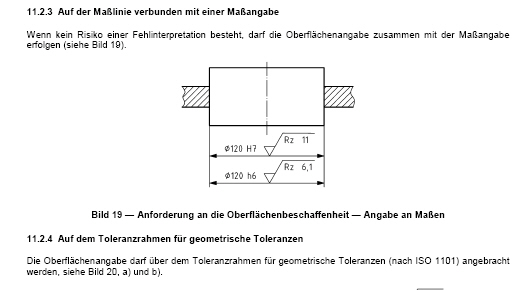

ist zwar nicht ganz falsch was Du sagst, aber s. Bild.
Ist dann ein wenig Interpretationsspielraum vorhanden.
MFG Robert Hess.

Hallo Johannes,

kein Problem.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Robert Hess:
... aber s. Bild.
...

---

Ich laß mich gern von einem alten Hasen korrigieren, immerhin 2 Beiträge mehr als ich

Ich brauch einen neuen Hoischen

------------------
Johannes Anacker
Sales Support
SolidLine AG
SolidLine AG - Supportportal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wow! Ich finde das toll, wie Ihr in (D) Machen und Tun könnt wie Ihr wollt

Ich glaube kaum, dass VSM (CH) das zulassen würde!!! *kurznachschlagen*
Nein! Devinitiv illegal!!
Gut, mein Buch ist aus dem Jahre 1991! Sicher auch nicht mehr das Neuste!

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von G. Dawg:
Ich glaube kaum, dass VSM (CH) das zulassen würde!!! *kurznachschlagen*

---

VSM ist ja gleich wie die DIN auch zum grössten Teil eine Kopie von der ISO. Ach ja, VSM, für all jene welche nicht wissen was das heisst. Verein schweizerischer Maschinenindustrieller. Ja ja wir Ricolaner wieder

Ich denke dass das Oberflächenzeichen so wie gewünscht verständliche währe, da aber in der Norm nicht hinterlegt, bei SWX nicht implementiert.
Was aber geht, ist ein Oberflächenzeichen mit mehreren Hinweispfeilen, für jede betroffene Fläche einen

------------------
  The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,
um das Gruppieren des Oberflächenzeichens mit dem Maß zu beschleunigen, kannst Du ja dieses kleine Makro

Code:

---

Sub main()
'Maß u. OF-Zeichen müssen markiert sein
Dim swApp As Object
Dim Part As Object
Set swApp = Application.SldWorks
Set Part = swApp.ActiveDoc
Part.CreateGroup
End Sub

---

auf eine Taste legen.
Viele Grüße!
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oberli Mike, ich habe "schlechte" Nachrichten!!!!

Ich habe gerade ein VSM 2006 vor mir liegen. Rate mal was da steht!
Genau! Seite 93, Abschnitt 2.12.3.2: Für gewisse Fälle kann das Symbol, sofern kein Risiko einer Fehlinterpretation entsteht, auf die Masslinie (!!!) (Fig.93/2) oder auf den Toleranzrahmen für geometrische Toleranzen gesetzt werden (Fig.93/3).

Wow... wär hätte das gedacht!
Auch hier in der CH wird "gebastelt"!!!

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
