Autor Thema:  Detail View verschieben (3176 mal gelesen)
Chris C.
Mitglied
3D-CAD Freelancer


Sehen Sie sich das Profil von Chris C. an!   Senden Sie eine Private Message an Chris C.  Schreiben Sie einen Gästebucheintrag für Chris C.

Beiträge: 697
Registriert: 14.12.2004

erstellt am: 24. Okt. 2006 09:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hoi zäme

Ich habe an einer Schiene einige Details festgelegt. Nun habe ich die Schienenlänge variert und nun stehen die Detail-Views nicht mehr dort wo sie sein sollten.

Nun wollte ich den Detail-Kreis nach rechts verschieben, wo er sein sollte.

Dies gelingt mir nun beinahe, jedoch kann ich den Detailkreis nur in der Y-Achse verschieben, jedoch gehts es nicht in der X-Achse.

Was ich bisher getan habe:
- sämtliche denkbaren Tastenkombinationen
- die SWXSolidWorks-Hilfe durchsucht
- das Forum durchsucht
- kräftig geflucht

Vielleicht weiss jemand was besseres..
Danke

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 24. Okt. 2006 10:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Chris C. 10 Unities + Antwort hilfreich

Detailkreiszentrum auf Linie/Achse verknüpft?

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

P.Reidel
Mitglied



Sehen Sie sich das Profil von P.Reidel an!   Senden Sie eine Private Message an P.Reidel  Schreiben Sie einen Gästebucheintrag für P.Reidel

Beiträge: 53
Registriert: 17.12.2004

SolidWorks 2007

erstellt am: 24. Okt. 2006 10:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Chris C. 10 Unities + Antwort hilfreich

Hallo Chris,

hab's nicht ausprobiert, aber vielleicht klappts mit "Ausrichtung brechen" (über rechte Maustaste).

Grüße, Petra

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian Kolnhofer
Mitglied
Maschinenbautechniker, CSWP 11/2007


Sehen Sie sich das Profil von Christian Kolnhofer an!   Senden Sie eine Private Message an Christian Kolnhofer  Schreiben Sie einen Gästebucheintrag für Christian Kolnhofer

Beiträge: 340
Registriert: 06.06.2005

SWX 2023
ProFile V8
Tacton Design Automation
HP ZBook Power G9
Space Mouse Enterprise

erstellt am: 24. Okt. 2006 10:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Chris C. 10 Unities + Antwort hilfreich

Geh mal in die Skizze zur Detailansicht (Kreis). Mit Sicherheit ist dieser so verknüpft dass man ihn nur noch in einer Richtung verschieben kann.

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Chris C.
Mitglied
3D-CAD Freelancer


Sehen Sie sich das Profil von Chris C. an!   Senden Sie eine Private Message an Chris C.  Schreiben Sie einen Gästebucheintrag für Chris C.

Beiträge: 697
Registriert: 14.12.2004

erstellt am: 24. Okt. 2006 11:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Petra

Diese Funktion gibts es in meinem SWXSolidWorks nicht (siehe Beilage)

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Chris C.
Mitglied
3D-CAD Freelancer


Sehen Sie sich das Profil von Chris C. an!   Senden Sie eine Private Message an Chris C.  Schreiben Sie einen Gästebucheintrag für Chris C.

Beiträge: 697
Registriert: 14.12.2004

CAD: Inventor 2010, ACAD 2010
OS: Windows 7 Pro
HW: I7, 8GB RAM, 3.42GHz, 1TB HD
Bes: x-plant 2 als Anlagenplanungstool

erstellt am: 24. Okt. 2006 11:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo G.Dawg

Es gibt zwar die Option "Pin Position" (siehe Beilage) die bewirkt aber gar nichts.
Wenn sie eingeschaltet oder auch ausgeschaltet ist kann ich den View nur in der Y-Achse verschieben.

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Chris C.
Mitglied
3D-CAD Freelancer


Sehen Sie sich das Profil von Chris C. an!   Senden Sie eine Private Message an Chris C.  Schreiben Sie einen Gästebucheintrag für Chris C.

Beiträge: 697
Registriert: 14.12.2004

erstellt am: 24. Okt. 2006 11:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Christian

Wenn ich auf den Kreismittelpunkt fahre dann leuchtet das Zentrum grün auf. Der Cursor ändert in "rotierend", so als ob man den detailkreis drehen könnten.
Wenn ich den Kreis selber antippe, kann ich nur seine Grösse ändern, ist nicht gewünscht.
Wenn ich das Zentrum anklicke und verschiebe gehts eben nur in eine Achse.

Ich habe das Detail "Connected". Wenn ich den Detailkreis selber verschiebe (halt eben nur in der Y-Achse) beginnt die Detailansicht um den Detailkreis zu rotieren. Sieht zwar spassig aus, bringt aber auch nicht wirklich was. Wahrscheinlich hatte einer der Programmierer wieder mal zuviel Zeit.

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 24. Okt. 2006 11:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Chris C. 10 Unities + Antwort hilfreich

Hmm...?! Ich habe mir eher gedacht, dass Du den Kreis, unabsichtlich, mit einer unsichtbaren Kante verknüpft hast. Du müsstest den Kreis löschen (oder die Skizze bearbeiten und dann den Kreis löschen) und neu zeichnen.

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Chris C.
Mitglied
3D-CAD Freelancer


Sehen Sie sich das Profil von Chris C. an!   Senden Sie eine Private Message an Chris C.  Schreiben Sie einen Gästebucheintrag für Chris C.

Beiträge: 697
Registriert: 14.12.2004

erstellt am: 24. Okt. 2006 11:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Christian

Habe ich eben nochmals separat getestet. Alle Elemente meines Detailkreises (Zentrum, Kreis) können nicht mit irgend etwas verknüpft werden.

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 24. Okt. 2006 11:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Chris C. 10 Unities + Antwort hilfreich

Chris, hast Du wirklich schon EDIT SKETCH aus Deinem RKLDETAIL-Bild probiert und dann den Mittelpunkt mit links angeklickt? Dann müßtest Du eine gefangene geometrische Beziehung sehen, die Du löschen mußt (sicher deckungsgleich auf eine Kante oder temporäre Achse). Das würde ich kontrollieren, bevor ich den Kreis lösche...

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker



Sehen Sie sich das Profil von Robert Hess an!   Senden Sie eine Private Message an Robert Hess  Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 24. Okt. 2006 11:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Chris C. 10 Unities + Antwort hilfreich




Hallo Chris,

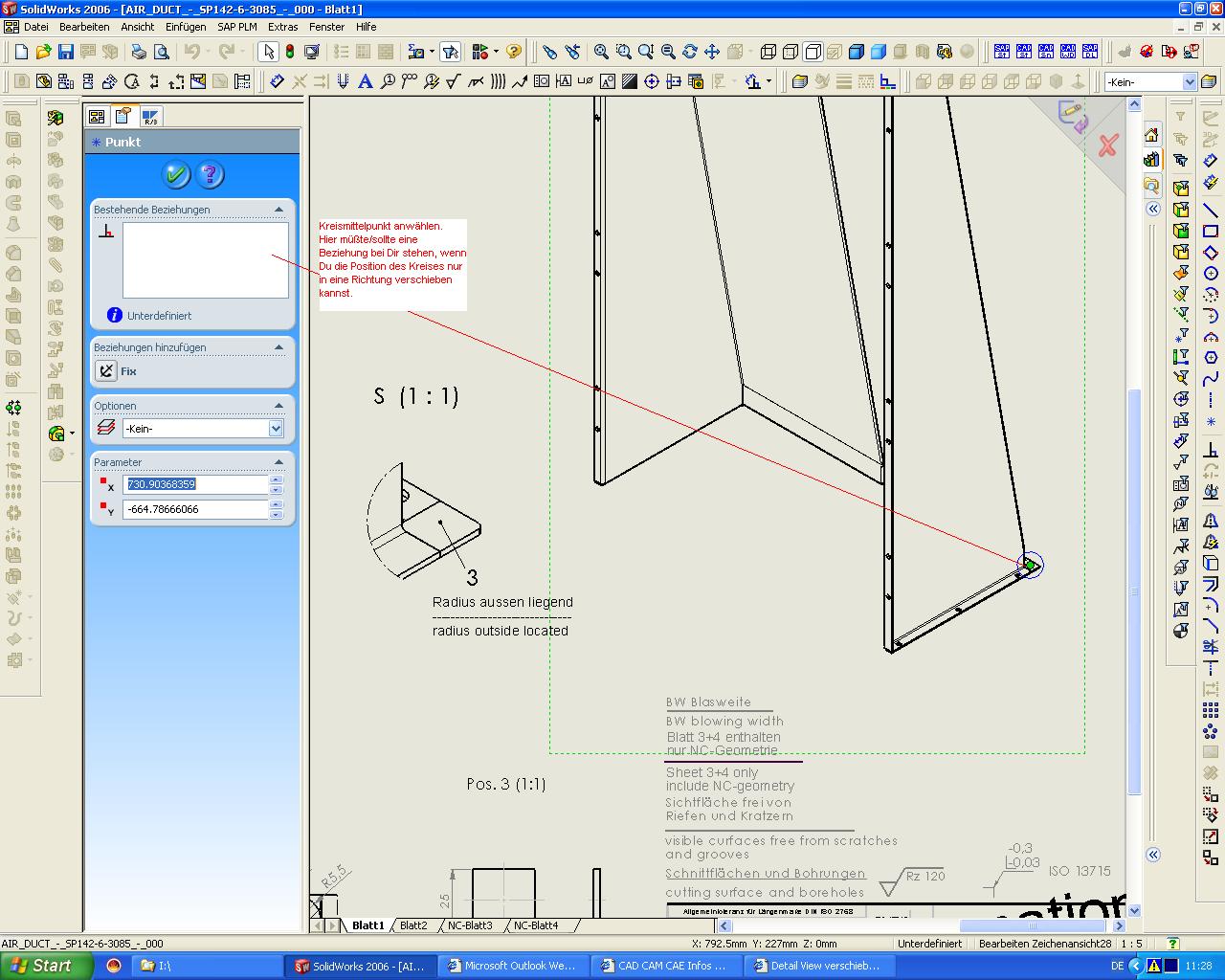

mach mal RMT Skizze bearbeiten auf dem Detailkreis und dann die Beziehung von dem Mittelpunkt Deines Detailkreises anzeigen.
s. Bild
Die Beziehung dann löschen (da müßte eine sein die Dich in X-Richtung einschränkt.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Chris C.
Mitglied
3D-CAD Freelancer


Sehen Sie sich das Profil von Chris C. an!   Senden Sie eine Private Message an Chris C.  Schreiben Sie einen Gästebucheintrag für Chris C.

Beiträge: 697
Registriert: 14.12.2004

erstellt am: 24. Okt. 2006 12:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Lutz
Hallo Robert

Besten Dank an beide, das war es. Es besteht dort eine konzidente Bindung, die habe ich nun gelöscht und es geht.

Trotzdem ist der Vorgang etwas eigenartig.
Das Profil habe ich im 400mm verlängert. Das ist ein Blech links orientiert. Die Löcher sind jedoch von der Mitte des Profiles her orientiert und dann um jeweils 200mm nach links und rechts verschoben. Die linken zwei Details wurden korrekt mitverschoben, nur das Detail rechts nicht. Warum SWXSolidWorks hier wiederum nur 66.66% leistet bleibt mal wieder eines der Geheimnisse.

Danke, nun weiss ich mir in der Zukunft bei ähnlichen Problemen zu helfen.

------------------
mit freundlichen Schweizergrüssen

Chris Carlyle

albeite flöllich, ohne mullen und knullen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
