Guten Morgen,

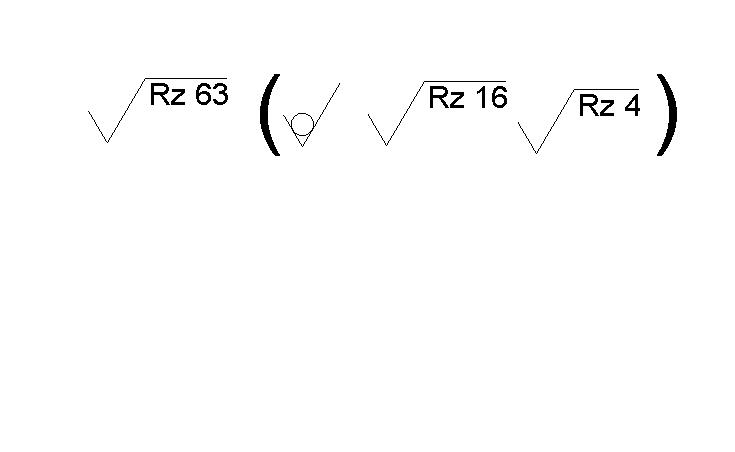

hat jemand eine Ahnung wie man ein Oberflächensammelzeichen (siehe Bild) macht?
Wir basteln das jetzt immer von Hand hin.

Gruß, Liane

------------------
Nur wer gegen den Strom schwimmt, kann zur Quelle gelangen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Pansen
Mitglied
CNC-Programmierer

Senden Sie eine Private Message an Pansen

Schreiben Sie einen Gästebucheintrag für Pansen

Beiträge: 221
Registriert: 07.08.2005

Windows XP Home SP 3
SW 2009 SP0, Edgecam 11.5
Athlon X2 4200+ (2 x 2,2 Ghz)
2GB RAM, Asus Radeon X850 XT PE

erstellt am: 08. Sep. 2006 09:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane

Ich glaube, daß ist auch die einzige Möglichkeit

Ich habe in meinen Zeichnungsvorlagen alles einmal reingesetzt mit Platzhaltern (in der Form xx/xx).
So brauche ich nur noch die Platzhalter zu ändern.

Gruß Ralph

------------------
Wissen ist Macht, nicht alles zu wissen, macht auch nichts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 08. Sep. 2006 09:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane

Moin,

schau mal bei Stefan vorbei! http://solidworks.cad.de/mm_boerse.htm
Dort gibt es in der Tauschbörse unter Punkt 7 etwas.
Oder Du erstellst dir die Oberflächensammelzeichen als Blöcke.
Die kannst Du dann aus der Bibliothek auf das Blatt ziehen.

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Liane
Mitglied
Technische Zeichnerin

Beiträge: 9
Registriert: 21.07.2006

SWX Office Professional 2006
SP3.1

erstellt am: 08. Sep. 2006 09:56

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

hab das Makro gefunden.
Wenn mir jetzt noch einer verraten könnte wie das funktioniert wäre ich sehr glücklich.
Bei Visual Basic bin ich schonmal angekommen. Aber dann ...

Gruß, Liane

------------------
Nur wer gegen den Strom schwimmt, kann zur Quelle gelangen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 08. Sep. 2006 10:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane

Es sollte über "Extras -> Macro -> Starten" laufen!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin

Schreiben Sie einen Gästebucheintrag für rawo

Beiträge: 1619
Registriert: 29.03.2001

-----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"

erstellt am: 08. Sep. 2006 10:45

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane

... wir haben uns einen Block erstellt... wenn Du einen Text (Bezugshinweis) setzt, kannst Du auch Oberflächenzeichen reinsetzen... geht doch ganz leicht.... Dann als Block speichern.
Gruß
Ramona

------------------
**Chaos ist die Ordnung, die wir nicht verstehen.**

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

WiedemTh
Mitglied
Konstrukteur

Senden Sie eine Private Message an WiedemTh

Schreiben Sie einen Gästebucheintrag für WiedemTh

Beiträge: 366
Registriert: 22.02.2005

erstellt am: 08. Sep. 2006 12:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane

Hallo Liane,

mit der ganz normalen Textfunktion kann man auch Oberflächenzeichen, Form- und Lagetoleranzsymbole einfügen.

Unter Textformat am linken Rand sind verschiedene Schalter.

Gruß Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KMassler
Ehrenmitglied V.I.P. h.c.
CAD Admin + Mädchen für Alles...

Senden Sie eine Private Message an KMassler

Schreiben Sie einen Gästebucheintrag für KMassler

Beiträge: 2675
Registriert: 06.11.2000

SolidWorks Start 1999
** CSWP 01/2008 **
------------------
Zuletzt beruflich:
- SWX2020 SP5;
- SAP/PLM+ECTR;
- DriveWorks Pro;
- Programmierung:
VBA, aktuell Visual Studio 2022/VB.Net
------------------
ab 2024 (privat):
Onshape und anderes

erstellt am: 08. Sep. 2006 12:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane

Oberflaechenzeichen-DivX.zip

Seit SWX 2006 geht das ganz einfach mit einem Bezugshinweis bzw. Textfeld.
Siehe Anhang
(benötigt DivX, z.B. von hier: zdnet)

[Edit]Mpf...hab ich wieder zu lang gebraucht :/ [/Edit]
------------------
Klaus

www.al-ko.com | Pssst...unbedingt hier klicken!!! | mein Gästebuch | privat...

[Diese Nachricht wurde von KMassler am 08. Sep. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Liane
Mitglied
Technische Zeichnerin

Beiträge: 9
Registriert: 21.07.2006

SWX Office Professional 2006
SP3.1

erstellt am: 11. Sep. 2006 08:09

<-- editieren / zitieren -->

Unities abgeben:

Vielen Dank für den Tipp mit dem Feldtext. Klappt wunderbar.

Gruß, Liane

------------------
Nur wer gegen den Strom schwimmt, kann zur Quelle gelangen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobbi
Mitglied
Techniker

Senden Sie eine Private Message an Nobbi

Schreiben Sie einen Gästebucheintrag für Nobbi

Beiträge: 151
Registriert: 21.08.2002

Windows 10 Enterprise
SW2001 - SW2019
MDT
ACPIx64-basierter PC
NVIDIA Quadro M4000
Space Pilot
SAP-Cideon

erstellt am: 12. Sep. 2006 07:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane

mmtb_10a.zip

Hallo Liane

Ich glaube du suchst so etwas

Gruß Nobbi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bröm
Mitglied
Konstrukteur

Schreiben Sie einen Gästebucheintrag für Bröm

Beiträge: 12
Registriert: 19.11.2002

erstellt am: 06. Nov. 2006 21:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane


Hallo,

ich habe eine Zusammenstellung von Oberflächenzeichen wie oben beschrieben als Block gespeichert. Diesen Block dann als Datei
gespeichert.

Bekomme allerdings, wenn ich diesen Block in einer neuen Zeichnug öffne, die folgende Fehlermeldung:

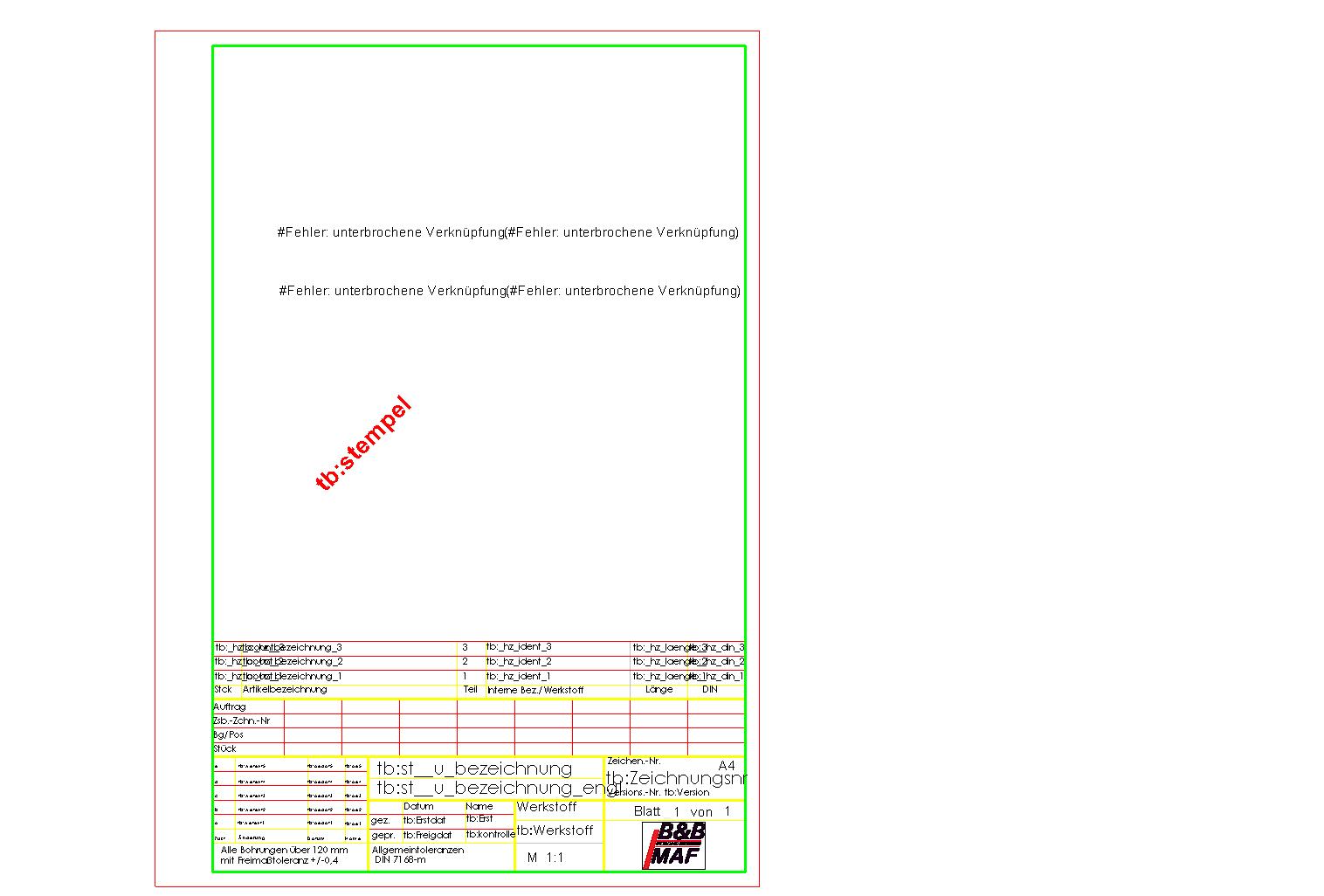

#Fehler unterbrochene Verknüpfung

Kann mir jemand sagen was ich falsch mache. Ist eingentich eine super Sache (solange ich den Block immer in die gleiche Zeichnung einfüge)

Gruß

Bröm

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TobiasR
Mitglied

Senden Sie eine Private Message an TobiasR

Schreiben Sie einen Gästebucheintrag für TobiasR

Beiträge: 5
Registriert: 02.11.2006

erstellt am: 07. Nov. 2006 09:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für Liane


@Nobbi:

Danke für den Tip mit dem Makro.
Ich habe es für meine Bedürfnisse vesucht anzupassen,
es läuft auch soweit.

@all:
Da wir hier mit Kurzzeichen (w, x, y, z) arbeiten folgende frage:
Wie kann ich die Position verändern, welche von dem Maro als Wert erkannt wird? Nach neuseter Norm sollen die Kurzzeichen rechts unter der horizontalen Linie stehen (siehe Bild). Dort werden sie vom Makro aber nicht erkannt.
Kann man das verändern?

[Diese Nachricht wurde von TobiasR am 07. Nov. 2006 editiert.]
