Autor Thema:   Schnittpunkt von Radien in einer Zeichnung (229 mal gelesen)
StefanU1981
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von StefanU1981 an!   Senden Sie eine Private Message an StefanU1981  Schreiben Sie einen Gästebucheintrag für StefanU1981

Beiträge: 16
Registriert: 02.01.2006

SWX 2007 SP3.1<P>Microsoft Windows XP Professional
Service Pack 2<P>Pentium 4, 3.2 GHz
2 GB RAM
ATI FireGL V5000

erstellt am: 25. Jul. 2006 13:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo liebe Forumler,

habe das kleine Problem, dass unsere Fertiger gerne immer einen Schnittpunkt bemaßt haben möchte.

Habe jetzt zur Hilfe zwei Linien gezeichnet, um diesen Schnittpunkt zu bekommen. Gibt es eine Möglichkeit in der Bemaßung, diesen automatisch erstellen zu lassen?

Bei Inventor gab es eine solche Funktion.

Vielen Dank im Vorraus

Gr Stefan

------------------
Du möchtest dieses Posting als Hintergrundbild für dein Handy?
Dann sende IDIOT an 47111!
9,99€/Bild
Jahresabo!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Teddibaer
Ehrenmitglied V.I.P. h.c.
Medical Consulting



Sehen Sie sich das Profil von Teddibaer an!   Senden Sie eine Private Message an Teddibaer  Schreiben Sie einen Gästebucheintrag für Teddibaer

Beiträge: 2125
Registriert: 09.02.2004

erstellt am: 25. Jul. 2006 13:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für StefanU1981 10 Unities + Antwort hilfreich




Packe beide Linien an (Klick L1, STRG halten Klick L2) und dann in den Skizzenwerkzeugen auf "Skizzenpunkt". Diesen neuen Punkt kannst Du bequem bemassen.

------------------
Gruß, der Teddibaer

Besucht mich doch mal ...
----------------
Es gibt nichts Gutes, ausser man tut es

[Diese Nachricht wurde von Teddibaer am 25. Jul. 2006 editiert.]

[Diese Nachricht wurde von Teddibaer am 25. Jul. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marcus
Mitglied
mdDESIGN


Sehen Sie sich das Profil von Marcus an!   Senden Sie eine Private Message an Marcus  Schreiben Sie einen Gästebucheintrag für Marcus

Beiträge: 377
Registriert: 10.03.2001

SolidWorks 2010, 2011, 2012, 2013
Catia V5

erstellt am: 25. Jul. 2006 13:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für StefanU1981 10 Unities + Antwort hilfreich

Hallo Stefan,

das sollte ganz einfach über Virtuelleneckpunkt gehen.
Radius 1    STRG    Radius 2    Skizzenpunkt anklicken


Marcus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HolgerH
Mitglied
Konstrukteur


Sehen Sie sich das Profil von HolgerH an!   Senden Sie eine Private Message an HolgerH  Schreiben Sie einen Gästebucheintrag für HolgerH

Beiträge: 527
Registriert: 11.12.2000

HP Z1
16 GB RAM
Windows 10 x64
NVIDIA Quadro 4000M
SolidWorks 2019 SP3 x64
(SolidWorks User seit Version 98)
CATIA V5

erstellt am: 25. Jul. 2006 13:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für StefanU1981 10 Unities + Antwort hilfreich




Hallo Stefan,

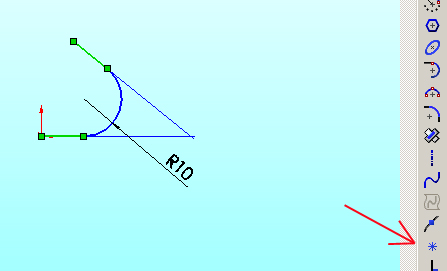

ich denke du meinst diese Funktion: tangentiale Linien mit Strg auswählen und mit der Schnittpunktfunktion (s.Pfeil) den Schnittpunkt darstellen. Geht auch in Zeichnungen.
