Hallo zusammen,
ich bin gerade dabei mich in SW2006 einzuarbeiten und scheitere schon an einer eigentlich einfachen Aufgabe.

Ich will eine Schale als Rotationskörper aus einen Spline generieren.

Also einen Spline vom Ursprung aus skizziert, eine Mittelline (für konstruktion/unendlich) durch den Ursprung auf y.

siehe Bild im Anhang (wenns klappt)

Dann Features -> Rotationskörper -> 1te Fehlermeldung:
"Skizze ist offen" -> dünnes Feature ausgwewählt.
Beim generieren kommt dann die 2te Fehlermeldung:
"Skizze ist nicht geschlossen, schneidet sich selbst oder schneidet die Mittelline"

siehe Bild im Anhang

Komme einfach nicht weiter!

CUSee You
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

transbord
Mitglied


Sehen Sie sich das Profil von transbord an!   Senden Sie eine Private Message an transbord  Schreiben Sie einen Gästebucheintrag für transbord

Beiträge: 4
Registriert: 17.07.2006

erstellt am: 17. Jul. 2006 18:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hier sind die Bilder (opera wollte nicht, aber vielleicht firefox?)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 17. Jul. 2006 19:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

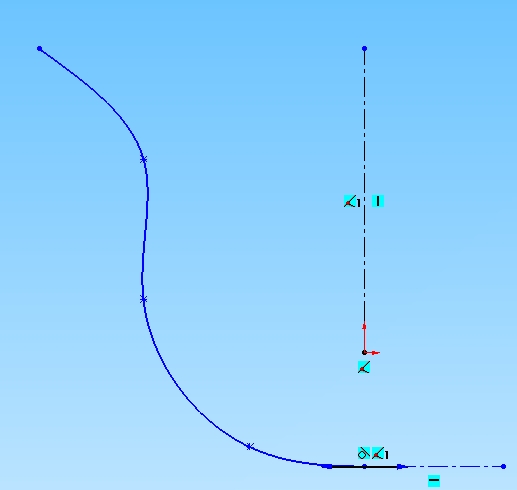

Hier mal deine Bilder

Fehlermeldung
Schale Skizze

Nun zu deiner Frage. Bin jetzt zu Hause und kann es nicht ausprobieren. Aber ich denke du läufst in das Folgende Problem hinein.

Bei einer nicht geschlossenen Kontur kann SWX nur ein dünnes Feature austragen/rotieren etc. Heisst, dass die Linie in eine Richtung (auf der Skizzenebene) "aufgedickt" wird (kann auch in beide Richtungen sein) und dann wird die Funktion Austragen/Rotieren etc. ausgeführt. Wenn jetzt deine Linie über die Mittellinie (Rotationsachse) hinweg "aufgedickt" entsteht ein Feature welches sich selbst schneidet, und da bringt SWX eine Fehlermeldung.

Ev. hast du den Spline auch über die Mittelline hinewg gezogen, was dann so oder so nicht geht.

Leider erkennt man es auf den Bildern nicht.

------------------
(   Um an die Quelle zu kommen, muss man gegen den Strom schwimmen    )

OM

[Diese Nachricht wurde von Oberli Mike am 17. Jul. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

clownfisch
Mitglied
industrial designer


Sehen Sie sich das Profil von clownfisch an!   Senden Sie eine Private Message an clownfisch  Schreiben Sie einen Gästebucheintrag für clownfisch

Beiträge: 756
Registriert: 18.01.2006

SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof

erstellt am: 17. Jul. 2006 20:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

Hallo Christian,

um den von Mike beschriebenen Problemen aus dem weg zu gehen kannst Du mit dem Feature Wandung arbeiten.

Schließe deine Skizze. Vom oberen linken Splineende eine Gerade (Horizontale) zur Rotationsache zeichnen und dann runter zum Spline-Ursprung. dann rotieren und Du hast eine gefüllte Schale.

Mit "Wandung" kannst Du die jetzt aushöhlen umd mit der gewünschten Wandstärke versehen.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

transbord
Mitglied


Sehen Sie sich das Profil von transbord an!   Senden Sie eine Private Message an transbord  Schreiben Sie einen Gästebucheintrag für transbord

Beiträge: 4
Registriert: 17.07.2006

erstellt am: 17. Jul. 2006 21:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Mike,
danke fürs Bilder einstellen.

Der Spline beginnt im Ursprung. Das was du sagst habe ich auch schon gedacht. Habe dann versucht "waagerecht" aus dem Ursprung zu gehen. Hat auch nicht geklappt.

Ist schon komisch, das ist nicht das erste 3D-Programm das ich in Händen halte. Habe mit dieser Funktion noch nie Probleme gehabt.
SW nimmt es ganz genau, ist wohl nicht umsonst in erster Linie ein Konstruktionsprogramm.

-----------------------------
Hallo Andreas,
der Trick funktioniert hervorragend. Muss nur die Richtung der Wandstärke ändern. Je nachdem ob der Spline nach "unten" oder "oben" zeigt.

-------------------------------

An beide,
vielen Dank für die schnelle Hilfe

CUSee You
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 17. Jul. 2006 21:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von transbord:
SW nimmt es ganz genau, ist wohl nicht umsonst in erster Linie ein Konstruktionsprogramm.

Genau!

------------------
( Um an die Quelle zu kommen, muss man gegen den Strom schwimmen  )

OM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

clownfisch
Mitglied
industrial designer


Sehen Sie sich das Profil von clownfisch an!   Senden Sie eine Private Message an clownfisch  Schreiben Sie einen Gästebucheintrag für clownfisch

Beiträge: 756
Registriert: 18.01.2006

SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof

erstellt am: 17. Jul. 2006 23:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich




Hallo Mike, Hallo Christian,

ich hab mal etwas rumprobiert, wirklich merkwürdig.
Wenn man die Rotationsachse zu einer normalen Linie macht (keine Konstruktionsgeometrie) funktioniert es. Allerdings bleibt dann in der Mitte der Schale ein Zapfen stehen. Funktioniert auch wenn ich die Rotationsachse etwas vom Spline versetze (Schale mit Loch im Boden).

Ich kann aus dem Spline dann kein dünnes Feature rotieren, wenn der Spline direkt oder über ein tangentiales Element an die Rotationsachse angeschlossen ist. Sonst geht´s schon.

Eine Ungereimtheit mehr in der wunderbaren Welt des SolidWorks!

Viele Grüße
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 18. Jul. 2006 07:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

Wieso rotierst Du die Spline nicht als Oberfläche? Dann kannst Du nur noch Wanddicke auftragen und fertig!

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik


Sehen Sie sich das Profil von s.giehl an!   Senden Sie eine Private Message an s.giehl  Schreiben Sie einen Gästebucheintrag für s.giehl

Beiträge: 698
Registriert: 10.07.2002

THINK DEEP

erstellt am: 18. Jul. 2006 09:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich




Zitat:
Original erstellt von transbord:

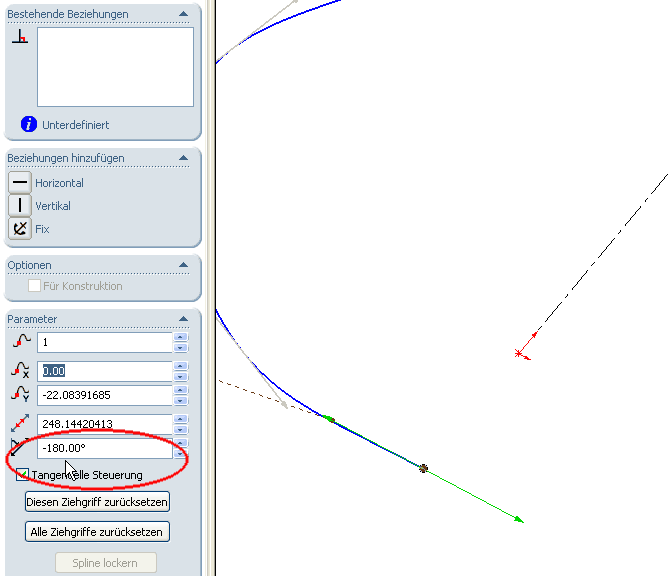

.... Habe dann versucht "waagerecht" aus dem Ursprung zu gehen. Hat auch nicht geklappt....

Zeichne dazu eine waagerechte Konstruktionslinie und verknüpfe das Spline dazu tangential. Erst dann steht das Spline normal zur senkrechten Rotationsachse. Dann funktioniert auch der normale Rotationskörper und die Unterseite Deiner Schale wird schön glatt.

------------------
S. Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

clownfisch
Mitglied
industrial designer


Sehen Sie sich das Profil von clownfisch an!   Senden Sie eine Private Message an clownfisch  Schreiben Sie einen Gästebucheintrag für clownfisch

Beiträge: 756
Registriert: 18.01.2006

SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof

erstellt am: 18. Jul. 2006 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich






Hallo Leute,

S.Giehl hat recht, wenn ich eine glatte Schale will, muss ich für den Endpunkt des Splines eine Tangente normal auf der Rotationsachse haben, dann gehts. (siehe Bild)

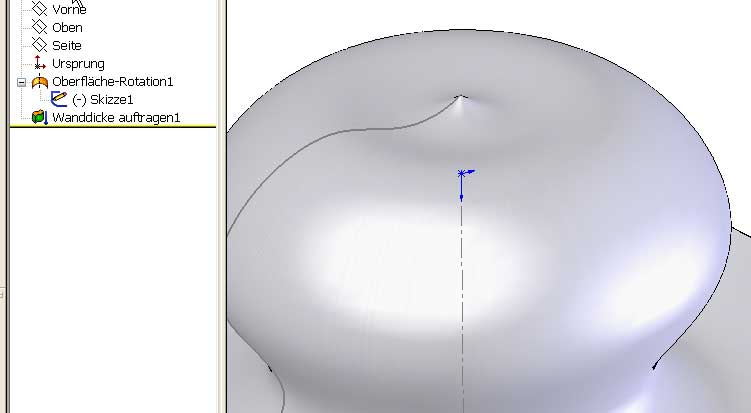

Wenn ich nun aber eine Schale mit "Spitze" brauche kommt man mit der Methode von G.Dawg zurecht (siehe Bild).

SWXSolidWorks nimmts halt wirklich sehr genau!!

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 18. Jul. 2006 09:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von clownfisch:
S.Giehl hat recht, wenn ich eine glatte Schale will, muss ich für den Endpunkt des Splines eine Tangente normal auf der Rotationsachse haben, dann gehts. (siehe Bild)

Wenn ich nun aber eine Schale mit "Spitze" brauche kommt man mit der Methode von G.Dawg zurecht (siehe Bild).

SWXSolidWorks nimmts halt wirklich sehr genau!!


Die Methode über die Oberfläche funktioniert doch in beiden Fällen...?! Oder sehe ich etwas nicht auf Anhieb? (bei mir hat Beides wunderbar funktioniert!  )
Der einzige Unterschied, ist, dass Du die Spline manipulierst!

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

clownfisch
Mitglied
industrial designer


Sehen Sie sich das Profil von clownfisch an!   Senden Sie eine Private Message an clownfisch  Schreiben Sie einen Gästebucheintrag für clownfisch

Beiträge: 756
Registriert: 18.01.2006

SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof

erstellt am: 18. Jul. 2006 10:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

Ja,

mit der aufgedickten Oberfläche geht jede Geometrie, aber nicht mit dem dünnen Rotationsfeature. Da bekommt man nur glatte Böden!!!!
und dass muss man dann auch bewußt so einstellen bzw. verknüpfen.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation



Sehen Sie sich das Profil von G. Dawg an!   Senden Sie eine Private Message an GDawg  Schreiben Sie einen Gästebucheintrag für GDawg

Beiträge: 2622
Registriert: 12.07.2004

SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.

erstellt am: 18. Jul. 2006 10:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

Ok! Alles klar! Hatte da wohl etwas falsch verstanden!

------------------
SolidWorks is my friend... SolidWorks, frieeeend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

transbord
Mitglied


Sehen Sie sich das Profil von transbord an!   Senden Sie eine Private Message an transbord  Schreiben Sie einen Gästebucheintrag für transbord

Beiträge: 4
Registriert: 17.07.2006

erstellt am: 18. Jul. 2006 11:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo S.Giehl

Zitat:
Original erstellt von s.giehl:
Zeichne dazu eine waagerechte Konstruktionslinie und verknüpfe das Spline dazu tangential.

Wie geht das Verknüpfen, ich dachte es können nur Baugruppen verknüpft werden.

CUSee You
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik


Sehen Sie sich das Profil von s.giehl an!   Senden Sie eine Private Message an s.giehl  Schreiben Sie einen Gästebucheintrag für s.giehl

Beiträge: 698
Registriert: 10.07.2002

THINK DEEP

erstellt am: 18. Jul. 2006 12:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für transbord 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von transbord:
Hallo S.Giehl

Wie geht das Verknüpfen, ich dachte es können nur Baugruppen verknüpft werden.

CU
Christian


Schau dafür mal in der Hilfe unter "Skizzieren", "Bemaßungen und Beziehungen", "Skizzenbeziehungen".
Da ist das ausführlich erläutert.

------------------
S. Giehl
TDG Technische Dienstverlening Giehl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
