Hallo SWX  -ler, gibt es in SWX2006 schon eine Möglichkeit, Detailkreise "vernünftig" darzustellen??
Ich meine, daß nicht immer dieser riesen Kreis gezeigt wird, der über die Körperkontur hinaus geht? Kann man das jetzt irgendwie einfacher lösen, als eine komplizierte Skizze für den Detail"Kreis"? Gruß
Ramona ------------------
**Chaos ist die Ordnung, die wir nicht verstehen.** Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sam78
Mitglied
NC- / CNC-Programmierer
Beiträge: 38
Registriert: 30.03.2006
|
erstellt am: 09. Mai. 2006 11:03 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
|
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 09. Mai. 2006 11:05 <-- editieren / zitieren --> Unities abgeben:
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 09. Mai. 2006 11:25 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
Hallo rawo, Jetzt bin ich verwirrt.
Wie möchtest du es denn haben, mit dem Detail? Du kannst ein x-beliebige Form als Detail verwenden, nur die
Fantasie setzt da die Grenzen. Einfach eine geschlossene Skizze über dem gewünschen Zeichnungsausschnitt erstellen, die Skizze selektieren, die Detail-
Funktion anwählen, und dann von Kreis auf Profil umstellen.
------------------
(  Um an die Quelle zu kommen, muss man gegen den Strom schwimmen ) OM Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sw4you
Mitglied
Beiträge: 226
Registriert: 19.02.2002 SOLIDWORKS 2019
Windows 10
|
erstellt am: 09. Mai. 2006 11:34 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
|
konst06
Mitglied
Dipl.-Ing.
Beiträge: 103
Registriert: 22.07.2005 Win10 Pro. v. 10.0.17134
SWX 2022 SP5.0
SWX E-PDM 2022 Vers 30.50.0062
NVIDIA QUADRO P2000 V417.71
Lenovo MT 30 BX Think Station P520c
Intel(R) Xenon(R) CPU
CPU W-2135 @3.7 GHz
3.7 GHz, 32 GB RAM
|
erstellt am: 09. Mai. 2006 11:35 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
Hallo Ramona! Du kannst auch jedes andere Profil skizzieren (im BSP ein Rechteck).
Dann den Button Bei Detailkreis auf Kreis stellen. In der Zeichenansicht ist ein Kreisauschnitt zu sehen und die Detailansicht ist mit dem skizzierten Profil zu sehen. HTH
Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 09. Mai. 2006 11:43 <-- editieren / zitieren --> Unities abgeben:

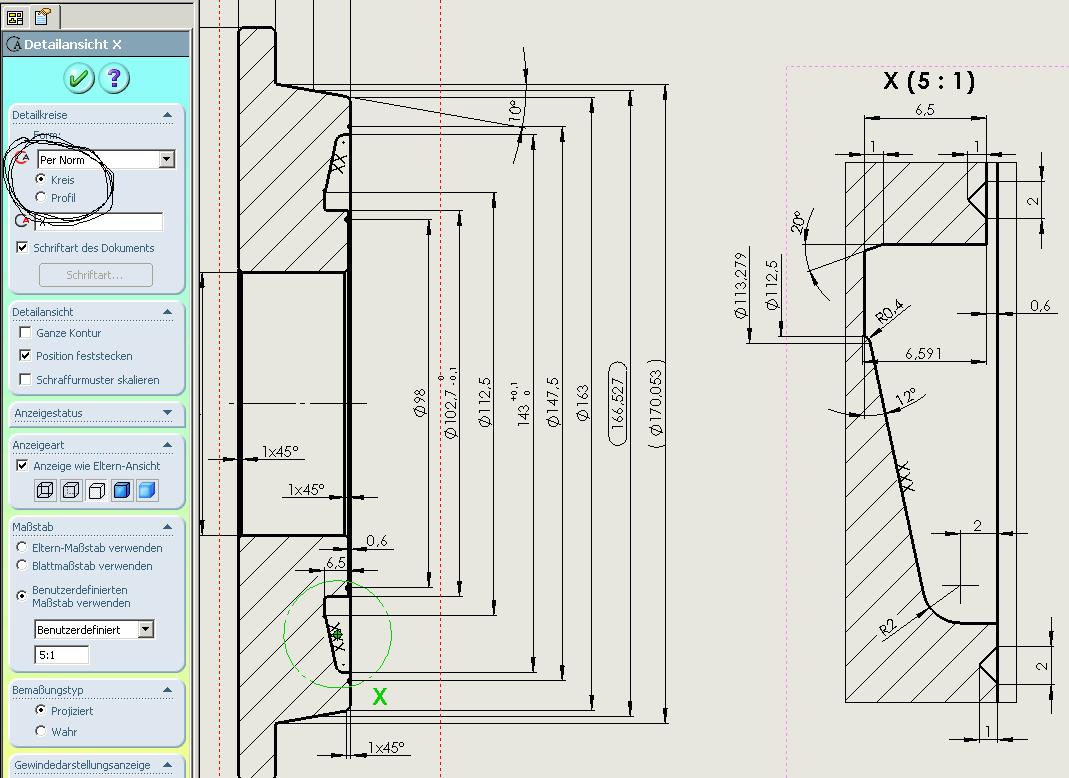

Entschuldigt, daß ich Euch mit diesem Schönheitsfehler von SWX jetzt so verwirre. Aber gerade bei so einem Teil, wie in meinem Beispiel, da ist es äußerst nervig, wenn da so eine komische Kontur ist. Ich hätte es gern so, wie auf dem Bild, der DetailKREIS soll bitteschön nur bis zur Körperkante gehen.... Werde ich also weiter "basteln" müssen, dachte, man könnte es vielleicht einstellen, "bis Kante".. oder so.... Gruß
Ramona ------------------
**Chaos ist die Ordnung, die wir nicht verstehen.** Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oldie
Mitglied
Senior design engineer
Beiträge: 750
Registriert: 22.01.2001 Catia V5 R16 - R19
|
erstellt am: 09. Mai. 2006 11:53 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
Zitat:
Original erstellt von rawo:
"bis Kante".. oder so....
Aber aber RAWO, das ist doch nicht Normgerecht.  Gruß Oldie   ------------------
Der direkte Weg ist nicht immer der schnellste. [Diese Nachricht wurde von Oldie am 09. Mai. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rawo
Ehrenmitglied
technische Zeichnerin, Hobby-Admin
Beiträge: 1619
Registriert: 29.03.2001 -----------------------------------
Nichtstun macht nur Spass, wenn man eigentlich viel zu tun hätte. (Sir Coward)<P>Status: "Konfigurations-Junkie"
|
erstellt am: 09. Mai. 2006 11:56 <-- editieren / zitieren --> Unities abgeben:
... lach,... sorry... stimmt, sonst bin ich auch immer die NORMtussi... haha.... AAABER.... irgendwie sieht das eben blöd aus.... ------------------
**Chaos ist die Ordnung, die wir nicht verstehen.** Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 09. Mai. 2006 12:19 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
Zitat:
Original erstellt von rawo:
... lach,... sorry... stimmt, sonst bin ich auch immer die NORMtussi... haha....
AAABER.... irgendwie sieht das eben blöd aus....
Auch so etwas ist grunsätzlich möglich, wenn man einen Kreisbogen kozentrisch auf das Teil ausrichtet, und dann einen zweiten Kreisbogen (der sichtbare Teil des "Detailkreises") dazustellt etc. Die Frage ist am Ende aber, wieviel Kunstwerk verträgt eine Zeichnung. Die Normen nerven zwar manchmal, sind aber für ein 3D CAD sehr nützlich, da alles voreingestellt werden kann, und man somit schneller zu einer Zeichnung kommt, welche die Werkstatt ohne Probleme versteht, und somit das korrekte Werstück erstellen kann. ------------------
( Um an die Quelle zu kommen, muss man gegen den Strom schwimmen ) OM Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kranbauer
Mitglied
Konstrukteur; Admin;
Beiträge: 406
Registriert: 26.03.2004 SolidWorks 2014
Dell Precision T3500
16 Gb RAM
Raid 0
2 x Dell 24" TFT
|
erstellt am: 09. Mai. 2006 15:38 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
ich hab bei uns die Vorlagen folgendermassen umgestellt. In den Systemoptionen-Zeichnungen den Haken "neu Detailkreise als Kreise anzeigen" raus. weiters unter Dokumenteingenschaften => Linien für den Detailkreis und Detailbegrenzung auf "Kette" umgestellt. Keine Ahnung ob's Normgerecht ist, auf alle Fälle aber klarer.. mfg
Chris
 ------------------
geht nicht gibt's nicht Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HolgerH
Mitglied
Konstrukteur
Beiträge: 535
Registriert: 11.12.2000
|
erstellt am: 10. Mai. 2006 08:00 <-- editieren / zitieren --> Unities abgeben: Nur für rawo
Hallo ! Also, hab mal nachgeschlagen. In der Norm (DIN ISO 128-34) steht unter Punkt 11 :
"...Wenn der Maßstab so klein ist, dass nicht alle Geometrieelemente eindeutig dargestellt und bemaßt werden können, müssen die nicht deutlichen Geometrieelemente durch eine schmale Volllinie (Linienart 01.1) eingerahmt oder eingekreist und durch einen Großbuchstaben...."
Demnach spielt die Form der Umrandung also keine Rolle. Und heißt scheinbar auch nicht mehr Detailkreis.
OM hat also recht - nur die Fantasie setzt Grenzen. Gruß
Holger [Diese Nachricht wurde von HolgerH am 10. Mai. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
