 | Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS |
| | |
 | SOLIDWORKS NEXT | Episode 2: High-Speed-Entwicklung - Simulation & Elektromagnetik, ein Webinar am 19.05.2026
|
|
Autor
|
Thema: Gesteuerte Bemassung (544 mal gelesen)
|
DS-Koeln Mitglied

 Beiträge: 58 Registriert: 03.03.2005 - P4 3.0 GHz (ACPI Multiprocessor) - 2.00 GB RAM - NVIDIA Quadro FX 700 - div. Acad-Versionen - SWX 2006 SP aktuell - SWX 2007 SP aktuell
|
erstellt am: 26. Apr. 2006 12:24 <-- editieren / zitieren --> Unities abgeben:

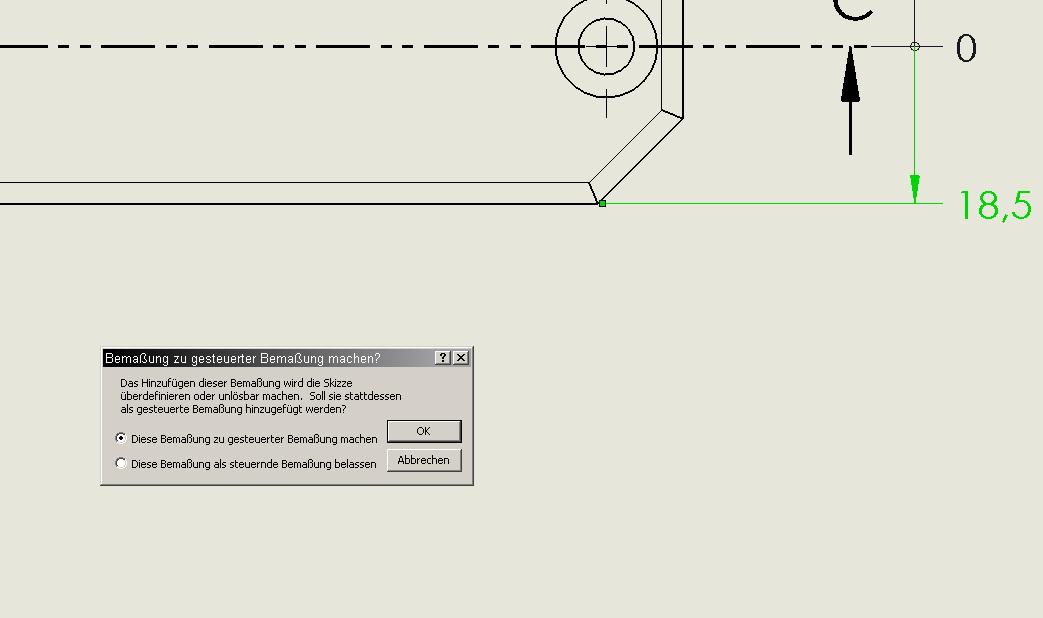

Hallo Alle, mal wieder etwas - für mich - unerklärliches... 1. Part erstellt, ok.
2. Zeichnung mit div. Ansichten von Part erstellt, ok. 3. Bei der Bemassung hakt es: Sobald ich ein Ordinatenmass erstelle, erscheint das Fenster bezügl. "gesteuerter Bemassung..." (siehe JPG). Und dies bei JEDEM Bemassungsversuch - egal ob in X- oder Y-Richtung. Eigentümlicherweise tritt dieses Phänomen aber nicht in allen Zeichnungsansichten auf, sondern nur in Drauf- bzw. Untersicht! Ich habe weder in den System- noch in den Dokumenteneigenschaften irgendeinen Schalter oder eine Option gefunden, wo man auf sowas Einfluss nehmen kann! Wer kennt denn bitteschön dieses seltsame Verhalten bzw. hat eine Erklärung dafür? Für Tipps, Hinweise etc. wie immer im voraus erst mal besten Dank.
Gruss Denis
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe Mitglied Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin

 Beiträge: 1096 Registriert: 27.11.2001 i7 CPU 960@3.20GHz 8GB Ram Quadro 2000 4GB 70GB Raid 0 WIN7 prof. SP1 64 bit SWX 2010 SP5.0 SWX 2012 SP5.0 SWX 2013 SP5.0
|
erstellt am: 26. Apr. 2006 12:31 <-- editieren / zitieren --> Unities abgeben:          Nur für DS-Koeln
|
Devastator Mitglied --

 Beiträge: 483 Registriert: 14.07.2005 HP ZBook 17 G3 Win10 Intel Xeon E3-1545M v5 @2.90GHz 16 GB RAM 256 GB SSD NVIDIA Quadro M2000M --------------------------- HP Z2 Tower G5 Win10 Intel i9 3,70GHz 64 GB RAM 500 GB SSD NVIDIA Quadro RTX 4000 2x HP ZR2440w TFT
|
erstellt am: 26. Apr. 2006 12:33 <-- editieren / zitieren --> Unities abgeben:          Nur für DS-Koeln
Kann es sein ,dass du versuchst die Strich-Punkt-Linie zu bemaßen, obwohl die voll definiert ist (Linie nachträglich reingemalert?) ??? Devastator
------------------ Management ist, wenn 10 Leute für das bezahlt werden, was 5 billiger tun könnten, wenn sie nur zu dritt sind und davon 2 krank sind. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DS-Koeln Mitglied

 Beiträge: 58 Registriert: 03.03.2005 - P4 3.0 GHz (ACPI Multiprocessor) - 2.00 GB RAM - NVIDIA Quadro FX 700 - div. Acad-Versionen - SWX 2006 SP aktuell - SWX 2007 SP aktuell
|
erstellt am: 26. Apr. 2006 12:35 <-- editieren / zitieren --> Unities abgeben:
|

| |
DS-Koeln Mitglied

 Beiträge: 58 Registriert: 03.03.2005 - P4 3.0 GHz (ACPI Multiprocessor) - 2.00 GB RAM - NVIDIA Quadro FX 700 - div. Acad-Versionen - SWX 2006 SP aktuell - SWX 2007 SP aktuell
|
erstellt am: 26. Apr. 2006 12:38 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von Devastator: Kann es sein ,dass du versuchst die Strich-Punkt-Linie zu bemaßen, obwohl die voll definiert ist (Linie nachträglich reingemalert?) ???Devastator
Ebenfalls nein; lediglich die "0" ist auf einer Mittellinie. Ist bei allen anderen Ansichten genauso... Edit/Nachtrag: Muss irgendwie mit der Mittellinie zu tun haben, denn wenn ich die "0" an eine Körperkante setze, tritt das besagte Phänomen NICHT auf! Aber warum? Ich will doch aus der Zeichnung heraus nichts am Teil ändern... Edit/Nachtrag 2: Alles klar, es liegt definitiv an der "nachträglich reingemalerten" Mittellinie; da ich diese zur Bemassung benutzen wollte hat SWX gestutzt und nachgefragt - das wars! Gruss Denis [Diese Nachricht wurde von DS-Koeln am 26. Apr. 2006 editiert.] [Diese Nachricht wurde von DS-Koeln am 26. Apr. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
