Thema: Ordinatenbemassung (606 mal gelesen)
|
michael_schloegl
Mitglied
Konstrukteur
   Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 18. Apr. 2006 15:00  <-- editieren / zitieren -->   Unities abgeben:

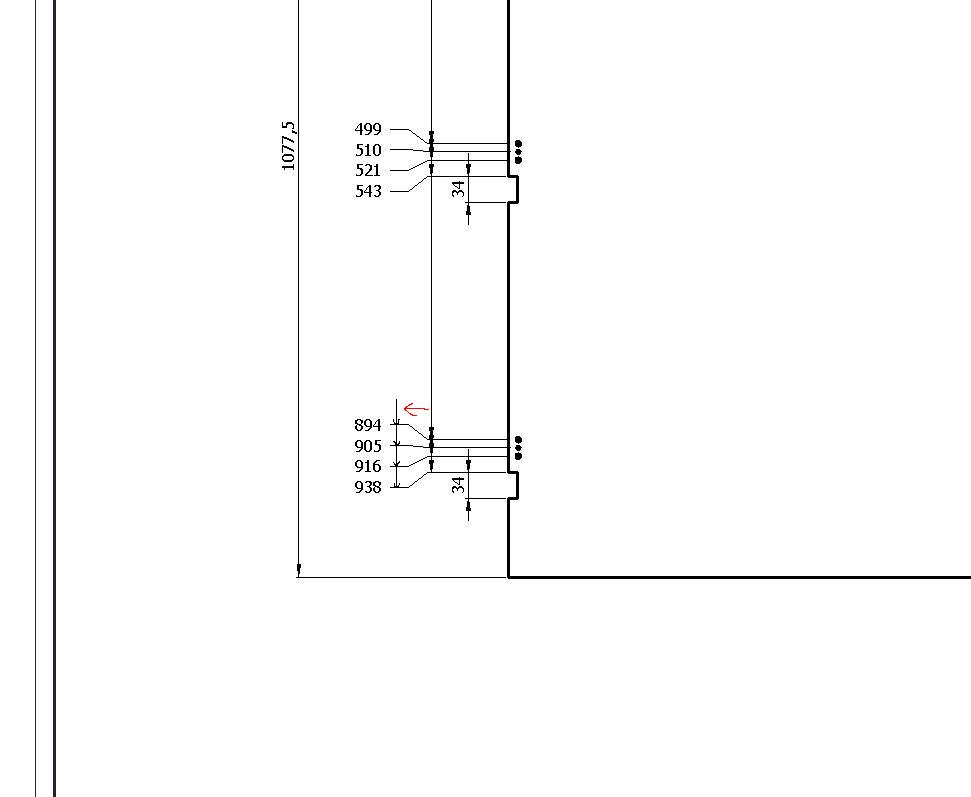

Ich würde gerne in SW 2005 auf einer Zeichnung die Ordinatenbemassung wie auf der beigefügten Datei darstellen. d.h. Maßpfeile+Linie in Richtung Maßzahl verschieben. Ist das möglich? Leider finde ich die Einstellungsmöglichkeit hierfür nicht. Grüße vom Bodensee Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Conrad
Mitglied
Dipl.-Ing. (FH)
Beiträge: 280
Registriert: 20.12.2002 Windows 10
SolidWorks 2018/Sp5.0
Intel(R) XEON(R) CPU
E5-1620v4 @ 3.49Ghz
32 GB RAM
64-Bit
proALPHA
Client for Open Enterprise Server 2 SP4 (IR10)
Linux basierte file server
|
erstellt am: 18. Apr. 2006 15:02 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 18. Apr. 2006 15:06 <-- editieren / zitieren --> Unities abgeben:
danke für die Antwort. Ist das so denn normgerecht? Das sieht doch aus wie §$%"§%  Bis jetzt hat das jedes andere CAD System schöner und übersichtlicher dargestellt... sonnige Grüße vom Bodensee Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Conrad
Mitglied
Dipl.-Ing. (FH)
Beiträge: 280
Registriert: 20.12.2002 Windows 10
SolidWorks 2018/Sp5.0
Intel(R) XEON(R) CPU
E5-1620v4 @ 3.49Ghz
32 GB RAM
64-Bit
proALPHA
Client for Open Enterprise Server 2 SP4 (IR10)
Linux basierte file server
|
erstellt am: 18. Apr. 2006 15:13 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
.... nach Norm darf man die Maßlinen verschieben. SWX  sieht diese Möglichkeit leider  nicht vor. Aber vieleicht kann mich ja jemand Lügen strafen.
------------------
Grüße aus dem Allgäu
Conrad
[Diese Nachricht wurde von Conrad am 18. Apr. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 18. Apr. 2006 15:17 <-- editieren / zitieren --> Unities abgeben:
|
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 18. Apr. 2006 15:20 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 18. Apr. 2006 16:15 <-- editieren / zitieren --> Unities abgeben:
|
Ranma
Mitglied
Beiträge: 107
Registriert: 17.11.2004 Athlon64 auf ASUS Board
1024MB RAM
FireGL V3100
19" TFT
|
erstellt am: 18. Apr. 2006 16:34 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
Nach meiner Erfahrung ist man bei Ordinatenmaßen ziemlich machtlos. Die Verbindungslinie rutscht mit dem ersten Knick Richtung Bauteil und das wars. Entweder man entfernt alle Knicks oder gibt gleich auf. Ich warte seit SWX 2001 auf eine Lösung. Man kann zwar die geknickte Linie verschverändern indem an den Punkten zieht, aber die Verbindungslinie, die von Null startet bleibt davon unbeeindrückt (siehe bsp2.gif)
Womit man sich behelfen kann:
Normale Bemaßung und immer von der gleichen Stelle (Nullpunkt) bemaßen. Alle Bemaßungen auswählen und
RMT - Eigenschaften - Ansicht - Maßhilfslinie/Bemaßungungslinie
einfach "zweite anzeigen" ausschalten.
Ist zwar nicht das gleiche (siehe bsp1.gif). Schafft aber auch Ordnung. Und Sergej nach ist diese Darstellung ziemlich nah dran an dem was er in der Berufsschule gelernt hat.
Mit "RMT - Eigenschaften - Als Kettenmaß anzeigen" kann man die Verbindungslinie entfernen. Die Amis machen das immer so. Mein Geschmack ist das nicht. Benutzt habe ich es auch schon.
Ich habe die Linie dann mit dem Rapidographen nach dem Drucken selbst eingezeichnet.
Ranma Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pi-design
Mitglied
Design Engineer
Beiträge: 950
Registriert: 09.08.2002 WIN 10 / 64bit
SWX 2018 SP5 64 Bit
MS Office 2013
HP Z420
Intel Xeon E5-1620 3,66GHz
16 GB RAM
2x HP LA2405wg (24")
NVIDIA Quadro 2000
Space Explorer
|
erstellt am: 19. Apr. 2006 07:07 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
Zitat:
Original erstellt von Ranma:
Mit "RMT - Eigenschaften - Als Kettenmaß anzeigen" kann man die Verbindungslinie entfernen. Die Amis machen das immer so. Mein Geschmack ist das nicht. Benutzt habe ich es auch schon.
Ich habe die Linie dann mit dem Rapidographen nach dem Drucken selbst eingezeichnet.Ranma
Ich mache es grundsätzlich ohne Verbindunglinie. Sieht sauber und ordentlich aus und man kann die Maße brechen und verschieben. Gruß Pille ------------------
pi-design
www.acd-elektronik.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 19. Apr. 2006 09:25 <-- editieren / zitieren --> Unities abgeben:
erst mal vielen dank für eure antworten. finde das irgendwie schwach, daß man da nichts einstellen kann. da muß ich aber wohl mit leben. aber noch ne andre frage zum thema ordinaten. wie kann ich nachträglich ein mass in die ordinatenbemassung einfügen? geht das? grüße vom bodensee michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
D.Loistl
Mitglied
Konstrukteur
Beiträge: 507
Registriert: 17.04.2001 Core i7-9700 3,6GHz; 64GB Ram; NVIDIA Quadro P4000; Win10 ; ME10 17,00B; SWX 2017 SP5.0
|
erstellt am: 19. Apr. 2006 09:32 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
Conrad
Mitglied
Dipl.-Ing. (FH)
Beiträge: 280
Registriert: 20.12.2002 Windows 10
SolidWorks 2018/Sp5.0
Intel(R) XEON(R) CPU
E5-1620v4 @ 3.49Ghz
32 GB RAM
64-Bit
proALPHA
Client for Open Enterprise Server 2 SP4 (IR10)
Linux basierte file server
|
erstellt am: 19. Apr. 2006 09:33 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
michael_schloegl
Mitglied
Konstrukteur
Beiträge: 236
Registriert: 07.06.2005 SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000
|
erstellt am: 19. Apr. 2006 09:51 <-- editieren / zitieren --> Unities abgeben:
|
formenkoenig
Mitglied
DVD
Beiträge: 188
Registriert: 30.09.2005
|
erstellt am: 19. Apr. 2006 12:46 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
Hallo Michael, die Kompromisslösung ist die Maße zu knicken und zu sortieren. Unschön ist dabei, daß die Pfeile an der Basislinie bleiben und dann "ineinander stecken". Aber immerhin kann man die Maße lesen.
Eigentlich kann man, wenn man das Maß anklickt den Knick auch verschieben- dann bleibt allerdings der Pfeil ebenfalls auf der gleichen Stelle und zeigt dann halt nirgens hin- auch prima.
Gibt's dafür einen Enhancement Request ? Stellt jemand einen rein, den wir alle hinschicken können? ------------------
Mei senn mir gscheid... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
formenkoenig
Mitglied
DVD
Beiträge: 188
Registriert: 30.09.2005 i7-3820
32Gb Ram
GTX1080
SW2008 SP1
Cimatron E14
|
erstellt am: 19. Apr. 2006 12:49 <-- editieren / zitieren --> Unities abgeben: Nur für michael_schloegl
|
Foren auf CAD.de (alle Foren)
|
