Thema: Variable Veerrundung..... (420 mal gelesen)
|
derFragende
Mitglied
Techniker
   Beiträge: 358
Registriert: 02.03.2004 Dell M70 / Pentium 4 / 3.06 GHz / 2GB RAM / XP Prof.2002 SP 2 / NVIDIA Quadro FXGo 1400 / 80 GB Platte / SW 2004 SP5.0 / SW2005 SP5.0 / SW2006 SP5.1 / SW 2007 SP 2.0
|
erstellt am: 05. Apr. 2006 15:27  <-- editieren / zitieren -->   Unities abgeben:

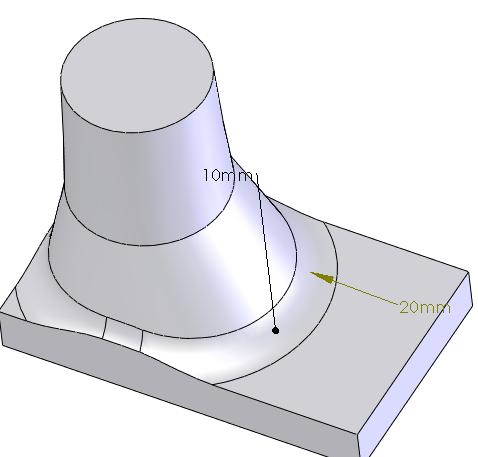

Hi Leute! Kann man das mit einer variablen Verrundung erzeugen SW 05?
R1= 10mm und R2= 20mm
wenn ja wie?
Danke für Ideen... ------------------
lg
Andreas
-------------------------------------------------
Das Leben ist eine wahre Schule, man lernt nie aus und der der alles kann, denn nenne ich Gott Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 05. Apr. 2006 16:01 <-- editieren / zitieren --> Unities abgeben: Nur für derFragende
|
derFragende
Mitglied
Techniker
Beiträge: 358
Registriert: 02.03.2004 Dell M70 / Pentium 4 / 3.06 GHz / 2GB RAM / XP Prof.2002 SP 2 / NVIDIA Quadro FXGo 1400 / 80 GB Platte / SW 2004 SP5.0 / SW2005 SP5.0 / SW2006 SP5.1 / SW 2007 SP 2.0
|
erstellt am: 05. Apr. 2006 16:22 <-- editieren / zitieren --> Unities abgeben:
Zitat:
 Du hast wohl Tomaten auf den Augen Einfach beim erstellen des Radius die Option "variabler Radius" anwählen.
...das habe ich shconv ersucht...nur ich komme zu keinem passenden Ergebnis!
Schon mal versucht!?!
ich bekomme immer wieder eine SW Fehler Meldung... *gr* Aber danke für den hinweis - übrigens sind Gurkenscheiben...*lol* ------------------
lg
Andreas
-------------------------------------------------
Das Leben ist eine wahre Schule, man lernt nie aus und der der alles kann, denn nenne ich Gott Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 05. Apr. 2006 16:53 <-- editieren / zitieren --> Unities abgeben: Nur für derFragende
|
Markus Brunner
Mitglied
Entwicklung / Konstruktion
Beiträge: 1111
Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 06. Apr. 2006 07:21 <-- editieren / zitieren --> Unities abgeben: Nur für derFragende

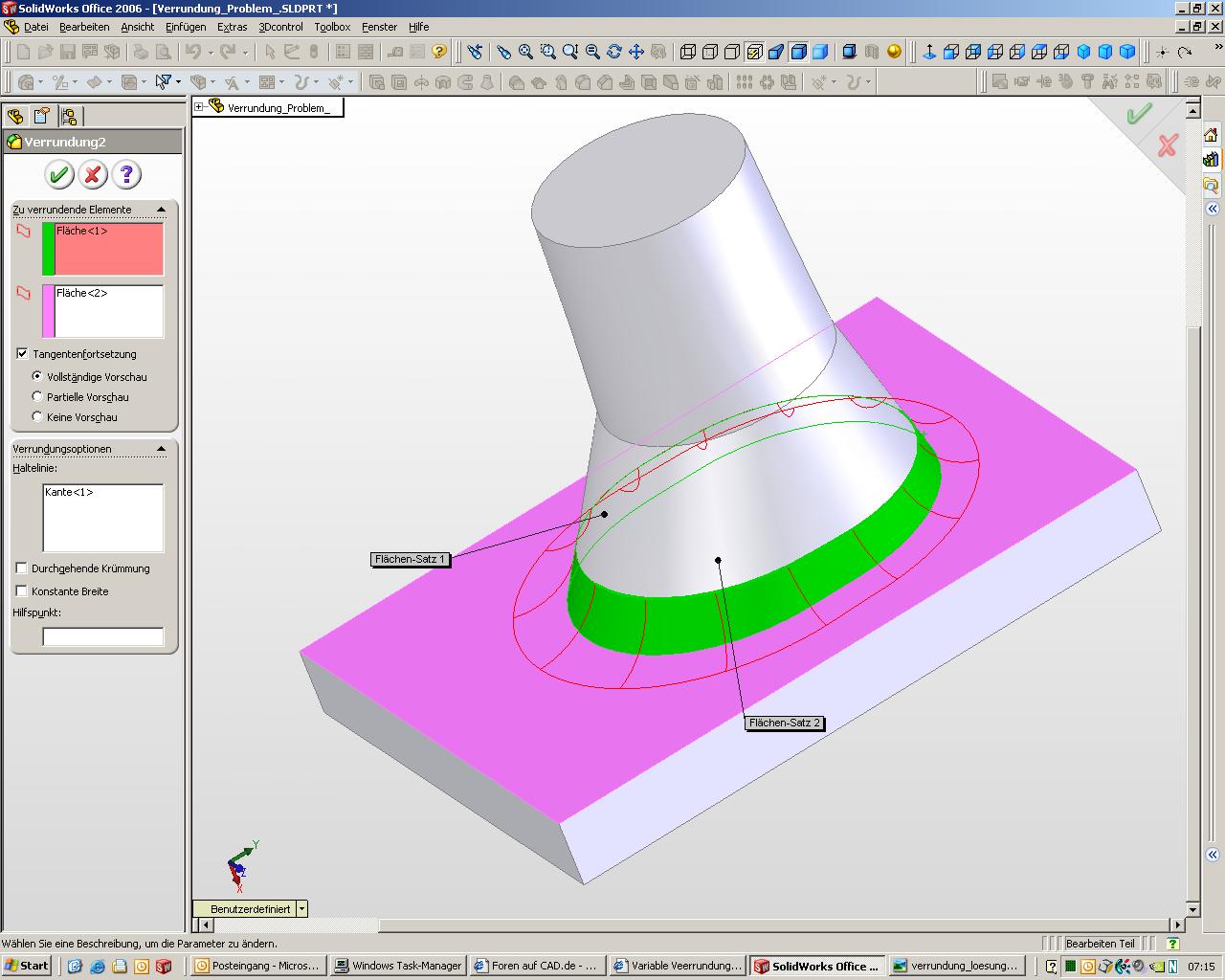

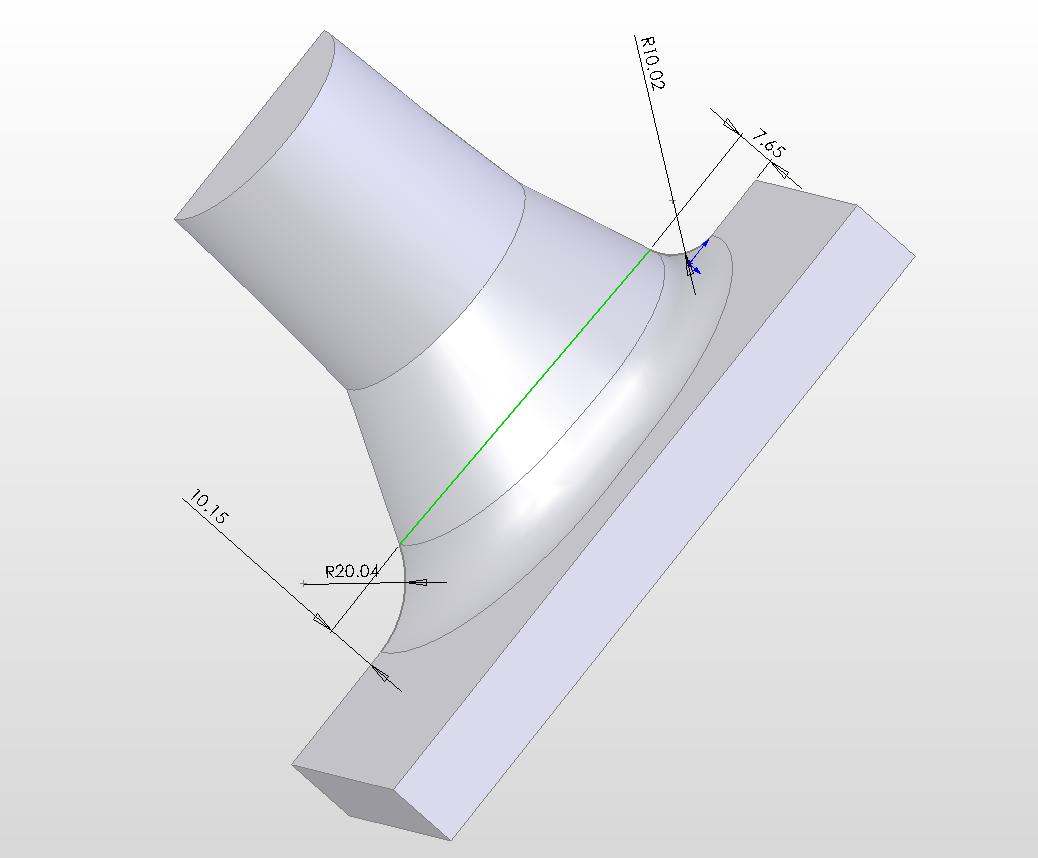

Hallo Andreas Ein weitere Lösungsansatz ist die Flächenverrundung mit Haltelinie. An die Radiengrössen muss man sich allerdings empirisch herantasten. Zum messen muss man Kreise einzeichnen, weil die Projektion nur Splines produziert. Aber zuerst wie von Michael  erwähnt, die Grundfläche vergrössern. Gruss
Markus P.S. Hoffentlich klappt das mit dem Bilderupload. Edit: Habe vergessen zu erwähnen, dass ich die Haltelinie mit der Funktion Trennlinie erstellt habe.
------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen. [Diese Nachricht wurde von Markus Brunner am 06. Apr. 2006 editiert.] [Diese Nachricht wurde von Markus Brunner am 06. Apr. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
