Hallo zusammen!

Hab folgendes Problem:
Ich will ein Blechteil erstellen, das eine Überlappung für eine Schweißnaht besitzt und noch zusätlich in verschiedenen Höhen Sicken für die Befestigung und Positionierung verschiedener Zwischenbleche.
Das Grundblech (Zylinder mit Überlappung)hat funktioniert aber wie bring ich da jetzt noch die Sicken rein?
Als Solid hab ich den Körper auch schon modelliert aber ich brauche eine Abwicklung für die genauen Materialdaten im Fertigungprozeß.

Für Hilfe wäre ich sehr dankbar.

Mit freundlichen Grüßen

PaulKammhuber

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

die Sicken lassen sich mit Formwerkzeug erzeugen.
Aber ob sich die ganze Sache dann nock abwickeln läßt

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da die Sicken auf die Abwicklung normalerweise keinen Einfluss haben, kann man die entsprechenden Features für die Abwicklung unterdrücken.

------------------
( Um an die Quelle zu kommen, muss man gegen den Strom schwimmen  )

OM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sicken-01.jpg sicken-02.jpg

Hallo,

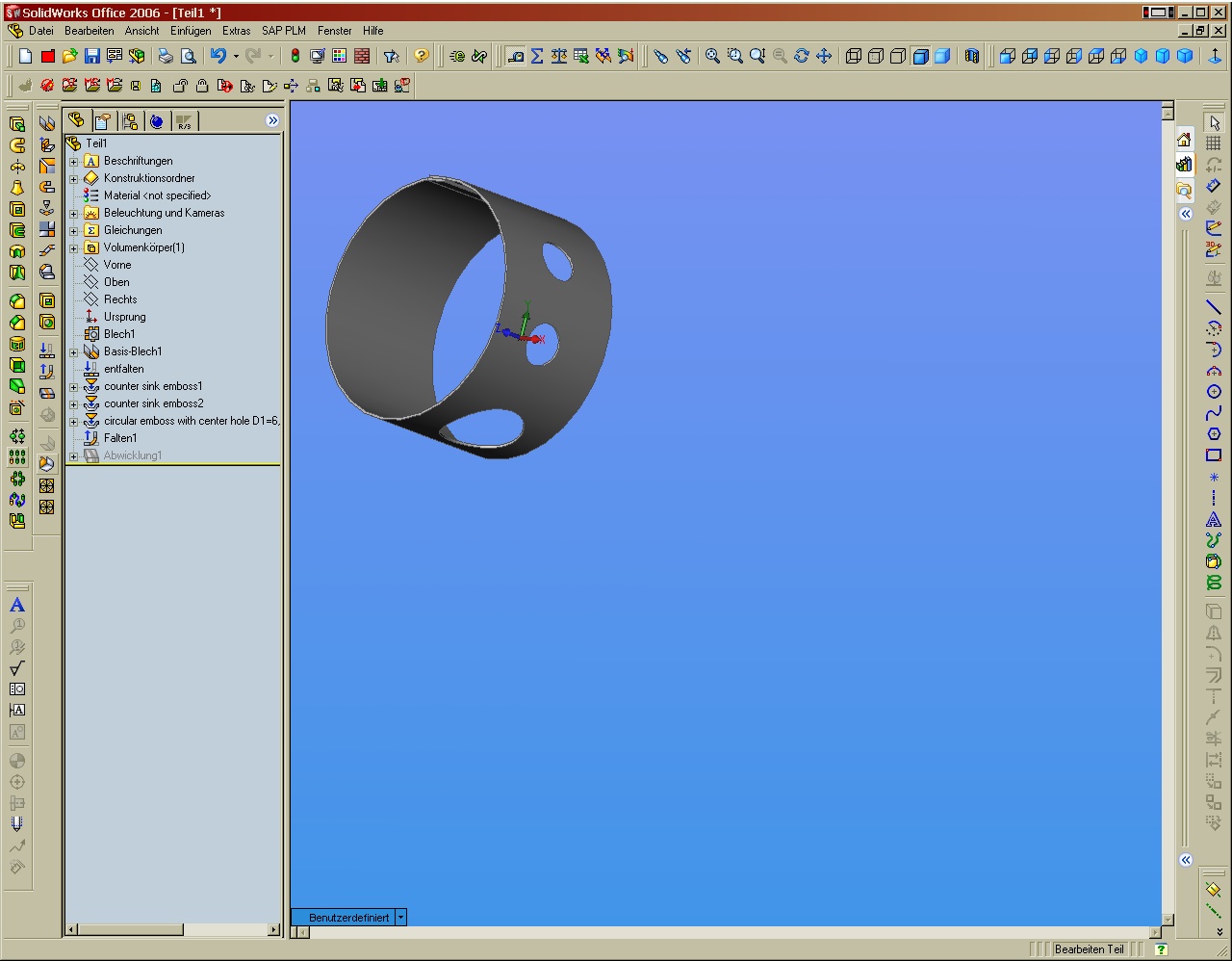

mit den Formwerkzeugen ist es nicht möglich (oder hab'ich's nur nicht hingekriegt?). Das Blechteil kann mit "entfalten" aufgewickelt werden, dann können die Tiefzüge zwar angebracht werden, doch fügt mann einen "falten"-Befehl an, werden die Tiefzüge als Durchbrüche dargestellt.
Bin gespannt ob noch eine Lösung kommt.

------------------
Grüße
Romana

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

S266=Durchzuege.jpg Blech-Durchzuege.jpg

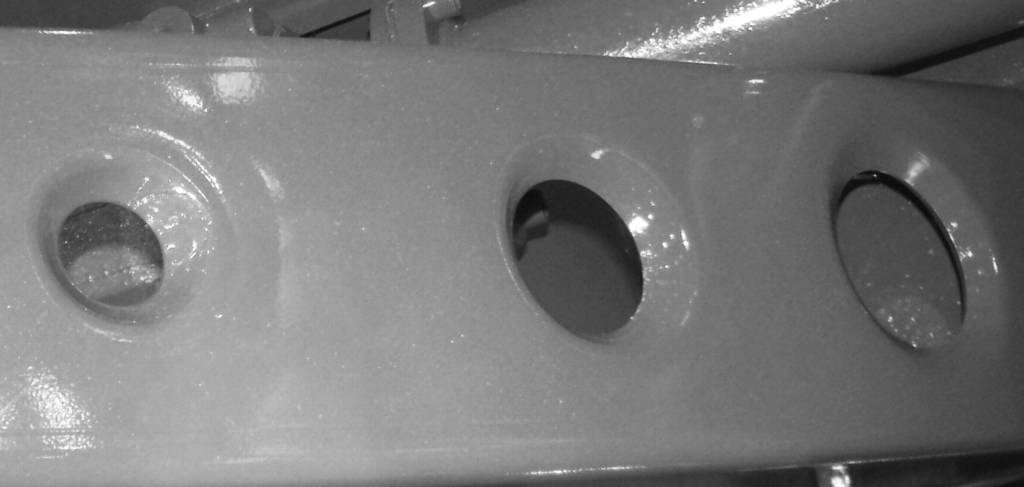

Hallo Leute,
wollte nur mal klarstellen, daß die Dinger nicht Sicken heissen,
sondern Durchzüge !
Anbei ein Auszug aus meinem Lieblingsbuch Klein-Leichtbau
was wirklich vielen Blechkonstrukteuren eine gute Hilfe darstellt

Wie man die allerdings korrekt im Blech macht,
wird schwierig, da die Fertigung ja plastisch wirkt
und Solidworks nur für "Luftbiegen" geeignet ist

Grüße an alle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ZylindermitSicke2.jpg ZylindermitSicke.jpg

Hallo Zusammen!
Erstmal danke für die schnellen Antworten klappt ja fantastisch hier im Forum.
Um mein Problem ein wenig zu detailieren hab ich mal zwei Screenshots von einem Musterteil angehängt.
Es handelt sich hierbei um Solid Rotation 270° also leider kein Blechteil ich brauch von dem Blechteil aber eine Abwicklung.

Hoffe ihr könnt mir weiterhelfen!

Mit freundlichen Grüßen

PaulKammhuber

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ZylindermitSicke.pdf

Und hier nochmal ein Screenshot größer waren ein wenig klein geraten! Sorry!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sickenteil.SLDPRT.txt

Ist es Dir so recht?

Bitte fülle Dein Profil aus, sonst können wir Dir schlecht helfen!

------------------
Lutz Federbusch
Mein Gästebuch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schöne Lösung, Lutz!

Beste Grüße,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

fass2.jpg fass3.jpg fass.jpg

Das sieht gut aus.
Aber leider entspricht es nicht dem Was ich machen will
Ich hab mal ein bild angehängt wie es im endeffekt aussehen sollte.
sozusagen ein fass mit Sicken und einer Überlappung damit man es schweißen kann.
Wichtig ist die Abwicklung damit ich weiß wieviel blech ich benötige.

Das bauteil ist nur ein Oberflächen modell also kein Blech

Besteht die Möglichkeit das in ein Blech zu konvertieren?

PaulKammhuber

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Modelliere Dir das Teil einfach inkl. Überdeckung fertig, aber vermeide Interferenzen. Dann kannst Du es doch abwickeln?!
Die Oberfläche kannst Du mittels Wanddicke auftragen zu einem Volumenteil machen und dann Biegungen einfügen wie gehabt...

------------------
Lutz Federbusch
Mein Gästebuch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teil1.SLDPRT.txt

Sorry wenn ich mich jetzt ein wenig blöde anstelle. Mir fehlt noch ein wenig die Übung in Sachen Blechkonstruktion.

Wenn ich das jetzt richtig verstanden habe  erstelle ich jetzt eine Fläche mit Überlappung die dem Zylinder entspricht (s.Anhang)

1. Woie erzeuge ich davon eine Abwicklung
2. Wie erstelle ich die Sicken (wahrscheinlich mit Biegelinien nehme ich an?)?

Wäre nett wenn mir das einer mal erläutern könnte.

Mit freundlichen Grüßen

PaulKammhuber

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du könntest damit beginnen, daß Du Dir mein Teil mal anguckst...
Darin sind 2 Konfigurationen. In der ersten modellierst Du das Teil noch ein wenig weiter bis zur Überdeckung inkl. Sicken wie bei mir.
Die zweite Konfiguration übernimmt in beiden Dimensionen die Kontur, eine wird abgewickelt und die andere Richtung auch. Dann wird in der Abwicklung noch die Kontur vervollständigt und mit Trennlinien kannst Du wenn nötig noch die Sickenränder in der Abwicklung sehen. Wenn nicht nötig, dann unterdrückst Du sie...
------------------
Lutz Federbusch
Mein Gästebuch

[Diese Nachricht wurde von Lutz Federbusch am 03. Mrz. 2006 editiert.]
