Thema: kuppe auf viereck (616 mal gelesen)
|
Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)
   Beiträge: 61
Registriert: 30.11.2005 Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis
|
erstellt am: 13. Feb. 2006 21:40  <-- editieren / zitieren -->   Unities abgeben:

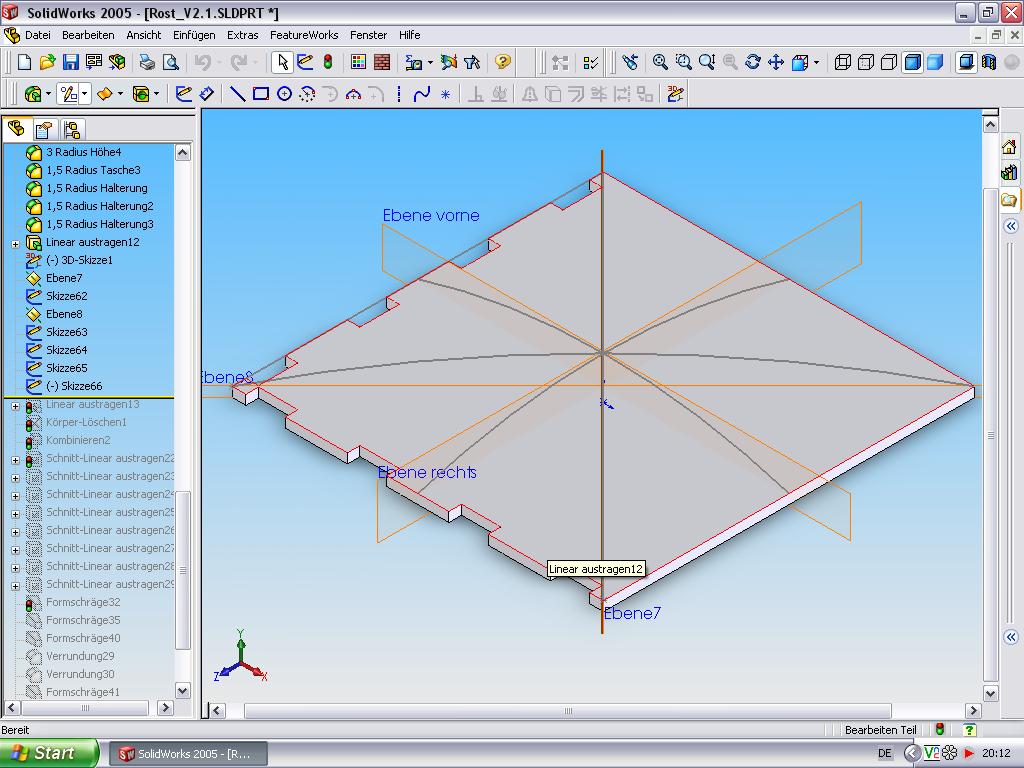

Hi, ich brauch mal wieder Eure Hilfe. Undzwar möchte ich gerne wie auf dem Bild zu sehen ist eine kuppe drauf setzen, ich denke mal das man es machen könnte mit 100 von Flächen nur wollte ich mal Fragen ob es den da nicht eine einfachere Lösung gibt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clownfisch
Mitglied
industrial designer
Beiträge: 756
Registriert: 18.01.2006 SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof
|
erstellt am: 13. Feb. 2006 22:31 <-- editieren / zitieren --> Unities abgeben: Nur für Cryptus
Hallo Cryptus, willst Du auf den Diagonalen Knicklinien haben oder soll Deine Kuppel eine gleichförmige Fläche bilden? Falls das der Fall ist, solltest Du mit einem Rotations-Feature arbeiten aber dann werden die oberen Kanten der Seitenflächen eine Wölbung erhalten. Was hast Du vor?
fragt Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1271
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 14. Feb. 2006 06:51 <-- editieren / zitieren --> Unities abgeben: Nur für Cryptus
|
de cadhund
Mitglied
Konstrukteure
Beiträge: 138
Registriert: 08.12.2004 SW Office 2009 SP3.0 x64
|
erstellt am: 14. Feb. 2006 07:07 <-- editieren / zitieren --> Unities abgeben: Nur für Cryptus
|
Cryptus
Mitglied
Modell- und Formenbauer (Werkzeuge)
Beiträge: 61
Registriert: 30.11.2005 Windows 7 64bit, 6GB Ram, Inter core 2 quad Q6600, quadro fx1700 , 74GB Raptor hdd, Spaceball 5000, SW2011, Powermill, Tebis
|
erstellt am: 14. Feb. 2006 07:19 <-- editieren / zitieren --> Unities abgeben:
ich möchte eine gerne eine gleichmässige Fläche haben die von den Seitenkanten auf den mittelpunkt der Höher liegt ausläuft schön abgerundet. Mit einer Rotation wäre es nicht möglich da die ja Rund sind und mein Teil Eckig ist. Jan deine Datei kann ich leider nicht öffnen da ich die 2005er Version habe. Mit der Kuppen Funktion ist es leider nicht möglich. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
clownfisch
Mitglied
industrial designer
Beiträge: 756
Registriert: 18.01.2006 SWX 2023 und davor
Intel XEON W-2125 4,0 GHz
16,00 GB RAM
nvidia Quadro RTX 4000
Windows 10 Prof. für Workstation
Windows 10 Prof
|
erstellt am: 14. Feb. 2006 08:04 <-- editieren / zitieren --> Unities abgeben: Nur für Cryptus
Hallo Cryptus, ich würde an Deiner stelle so vorgehen:
1. Du erstellst eine Oberfläche als Rotation. Die Skizze dafür erstellst Du auf einer Ebene die durch die Diagonalen Deines Körpers verläuft. Rotationsachse ist eine senkrechte Linie auf der Mitte Deines Quadrats (oder Rechtecks). Zum Rotieren benutzt Du die Hälfte der Diagonalen Kuppellinie, die Du ja schon hast. Kannst Du nach außen sogar noch etwas verlängern.
2. Du trägst von der Oberseite Deines Korpers die komplette umlaufende Kontur bis zur erstellten Oberfläche aus. Das müßte es dann gewesen sein.
Gruß
Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Brunner
Mitglied
Entwicklung / Konstruktion
Beiträge: 1111
Registriert: 30.03.2001 Vollkommenheit entsteht offenbar nicht dadurch, dass man nichts mehr hinzufügen kann, sondern dadurch dass man nichts mehr wegnehmen kann. Die Maschine in ihrer höchsten Vollendung wird unauffällig. (Antoine de Saint Exupery)
|
erstellt am: 14. Feb. 2006 09:40 <-- editieren / zitieren --> Unities abgeben: Nur für Cryptus

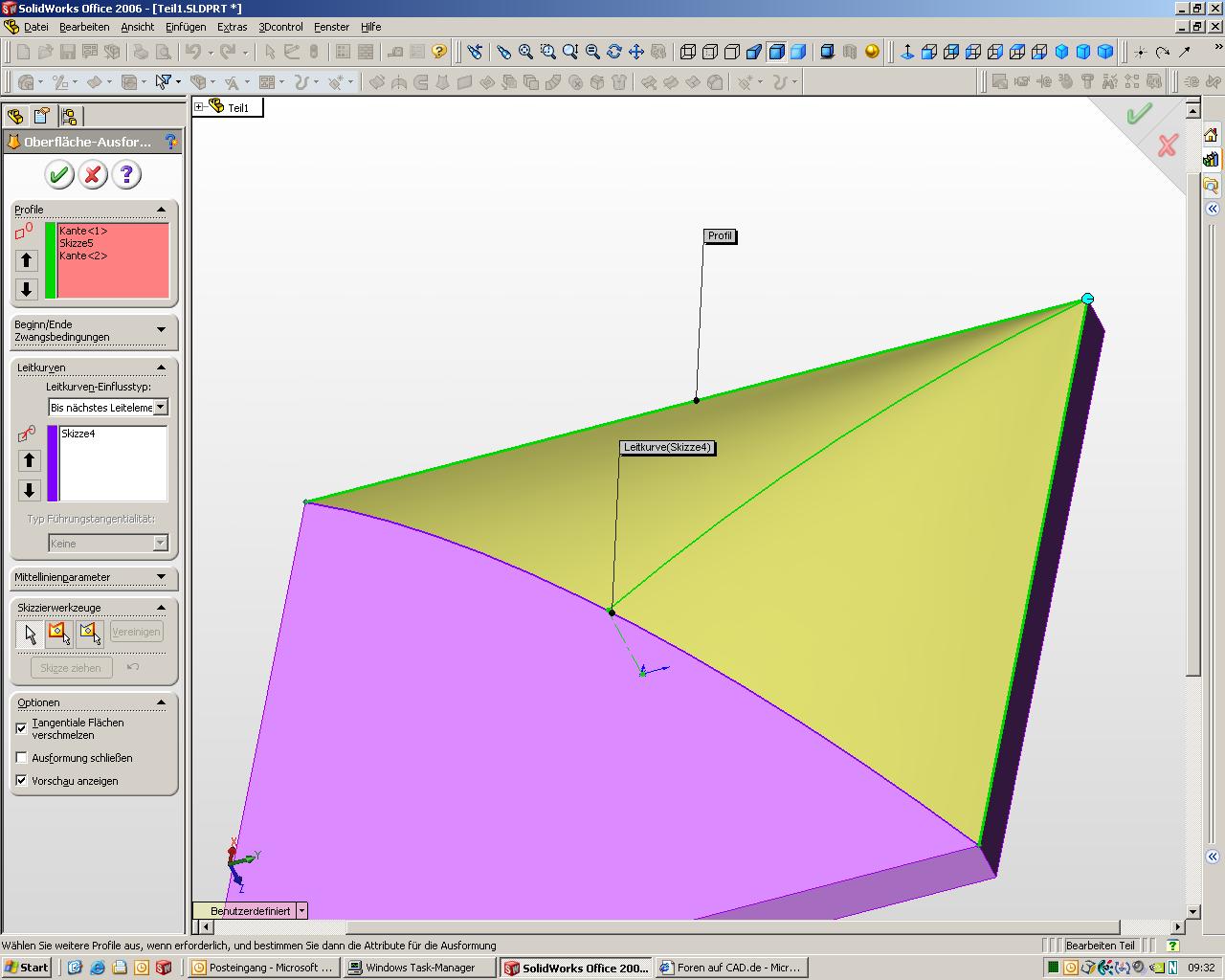

Hallo Cryptus Nur so als Anregung: Vielleicht wäre Oberfläche ausformen eine Möglichkeit. Die Variante auf dem beiliegenden Bild ergibt einen schönen Eckübergang, allerdings habe ich so auf die Schnelle keine Möglichkeit gefunden, diese Oberfläche über das ganze Teil zu spannen. Gruss
Markus ------------------
Zeit, das Wertvollste das wir haben,
wird vertrieben und totgeschlagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BionicOne
Mitglied
Ingenieur/CAD-Konstruktion
Beiträge: 90
Registriert: 23.06.2004 SWX 2007 SP4
Win XP64
4 GB Ram
Quadro FX 3500
Pentium C2Duo
Spaceball 5000
|
erstellt am: 14. Feb. 2006 10:02 <-- editieren / zitieren --> Unities abgeben: Nur für Cryptus

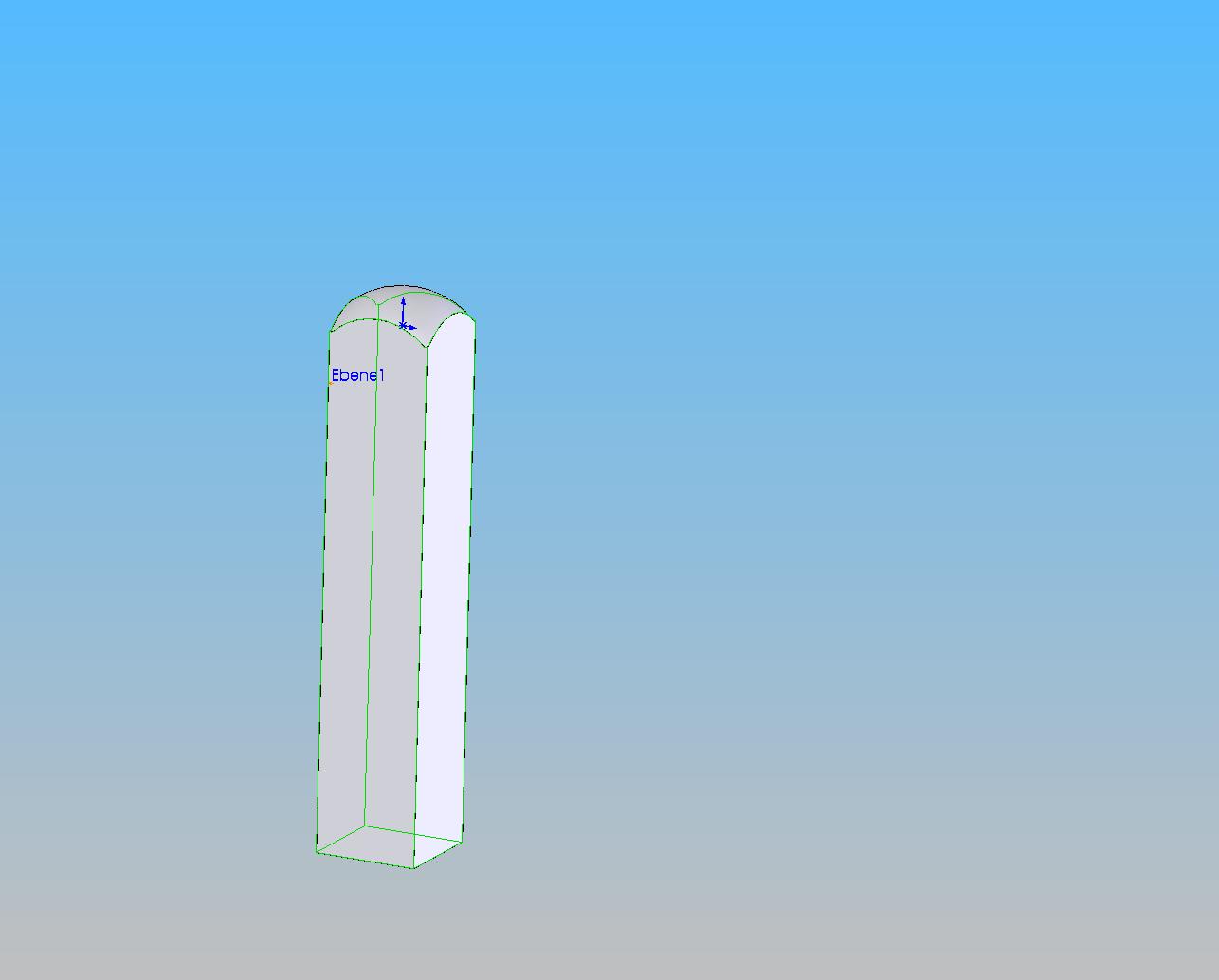

Hallo Cryptus, ich weiss nicht ob ich Dich richtig verstanden habe aber suchst Du so etwas ? -> Bild Habe unterhalb der oberen Fläche eine Kugel erstellt die vom Radius her bis zu Eckpunkt ging und dann die unnötigen Teile weggeschnitten. Nicht elegant, aber funktionell...  BionicOne aka Michael ------------------
Erziehung ist die organisierte Verteidigung der Erwachsenen gegen die Jugend - Mark Twain Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DspawnJ
Mitglied
Konstrukteur
Beiträge: 48
Registriert: 23.09.2005 Pentium Core2 Duo 2,14 GH mit 3G RAM ... ( DELL-PC 390)
SWX 2006 - SP4
|
erstellt am: 14. Feb. 2006 13:02 <-- editieren / zitieren --> Unities abgeben: Nur für Cryptus
Du kannst ja deine Kuppe auch mit einer Ausformung machnen ... Nimm die Rechteckfläche als Grundskizze und zeichne im Abstand dazu dein Kreis oder Punkt( je nach dem wie die Kuppel enden soll ) .... dann mach die Ausformung und wenn dir der Verlauf nicht gefällt, füge Leitkuren hinzu! noch einen schönen tag Pasi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
