Hallo!
Bin neu hier, lese aber schon eine Zeit mit. Wollte euch mal zu diesem super Forum beglückwünschen ! Sehr Informativ und Hilfreich hier!
Werde euch nun zukünftig vieleicht öfter mal nerven, iss garned so einfach wenn man bisher nur mit Autocad in 2D gearbeitet hat.

Nun zu meiner Frage....

habe nun seit ca. 8 Monaten SW, und immer wieder das gleiche Problem...

Arbeite viel mit Kundenmodellen die dann zu Teileaufnahmen und Schweißwerkzeugen weiterverarbeitet werden sollen.
Üblicherweise werden uns die Daten als .IGS zugespielt. Ich kann die Daten auch problemarm einlesen (manchmal habe ich kleine Konvertierungsfehler, die man aber einigermassen beheben kann...).
Nach dem Konvertieren speichere ich die dann als Solidworks Dateien ab und könnte nun -theoretisch- damit arbeiten...

Hier beginnen aber leider die Probleme. Ich kann zwar viele Flächen anklicken, und auch viele Kanten, aber mit nur sehr wenigen arbeiten.... Was mach ich da nur falsch ???
Ich meine, wenn ich zum Beispiel eine Fläche anklicke wäre es ganz klasse wenn man da eine Skizze draufsetzen könnte und dann ein Feature darauf ausführen....

Danke schonmal für -hoffentlich- fruchtbare Tips !

------------------
HP Workstation xw6200
Windoofs XP Pro SP2
Intel Xeon 3.0 GHz
2 GB RAM
nVidia Quadro FX3400
SolidWorks 2006

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ultraschaller,

Es gibt verschiedene Importfilter, welche auch noch konfiguriert
werden können.

Das Beste was ich für SWX kenne ist das Parasolid, geht schnell beim
Import und hat selten fehler.

Wichtig ist, wenn du einen Import machst, dir die Optionen genau
anzusehen. Sehr wichtig dabei ist, dass du bei IGS den Hacken
"Versuch zur Erstellung von Volumenkörper(n) gesetzt hast. Mit
Flächenmodellen zu arbeiten macht keinen Spass.

Wenn du eine Skizze auf eine Körperfläche plazieren willst, muss
diese eben sein. Ansonsten musst du ein 3D-Skizze plazieren, dürfte
aber in deinem Fall wenig Sinn ergeben da nicht gewünscht.

------------------
( Um an die Quelle zu kommen, muss man gegen den Strom schwimmen  )

OM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und Willkommen im SWX-Forum.

Leider kann ich dein nicht 100% nachvollzeihen, ada es bei mir noch nicht aufgetreten ist, aber ich geb mal ein paar Vermutungen ab.

Ist das importierte Modell ein Volumen- oder ein Oberflächenmodell? Wir hatten des öfteren mal Probleme  mit Oberflächenmodellen und bitten den Kunden nach Möglichkeit Volumenmodelle zu schicken.

Wenn es mit Iges nicht funktioniert, versuct es einmal mit Step-Dateien, die der Kunde euch auch erzeugen können müsste.

Oder vielleicht handelt es sich bei deinen Flächen nicht um Ebene Flächen, du sagst ja dass nach dem Import einige Fehler auftreten. Vielleicht hält SWX diese Flächen für leicht gewöölbt und will deshalb keine Skizze auf der Fläche akzeptieren.

Aber wie gesagt, alles Vermutungen. Was anderes fällt mir spontan leider nicht ein.

Gruß, Markus

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Ultraschaller,

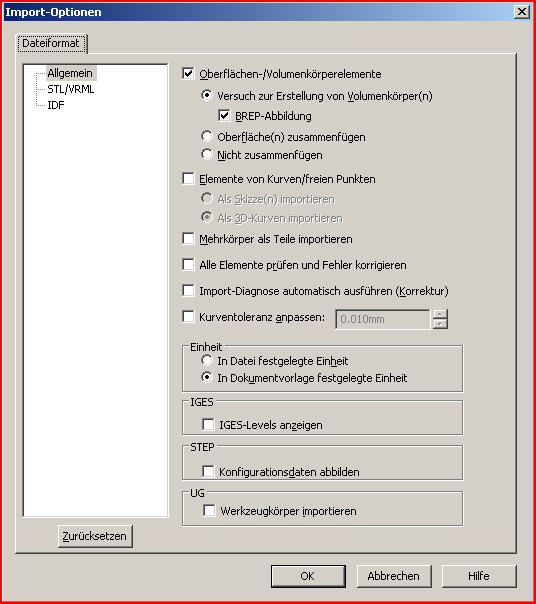

ich hab Dir mal ein Bildchen von meinen Einstellungen des IGES Import reingestellt, ansonsten kann ich mich den vorangegangenen Antworten nur anschließen.
Falls Deinen IGES Datei nicht zu groß ist kannst Du die auch mal reinstellen.

Gruß Gogoslav

------------------
Papa 2005
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ultraschaller

Eventuell ist auch einfach deine Fläche, die Du anwählst nicht Plan.
Solche Flächen entstehen, wenn das Importieren nicht ganz Fehlerfrei ablauft.

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja mit den "schrägen" Flächen das könnte tatsächlich sein, denn das hinzufügen von Beziehungen zu -von mir erstellten definitiv geraden Teilen- zu vermeintlich geraden Flächen des Importmodells klappte auch nie, hat sehr häufig gemeckert dass die Flächen nicht planar seien....

Das mit den Importeinstellungen werde ich mal versuchen....

Was war es schön als es nur gerade Kanten gab .... so vor 30 Jahren oder so....

PS: Sorry, aber Modelle oder Ausschnitte darf ich ned anhängen.

------------------
HP Workstation xw6200
Windoofs XP Pro SP2
Intel Xeon 3.0 GHz
2 GB RAM
nVidia Quadro FX3400
SolidWorks 2006

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ultraschaller:

Was war es schön als es nur gerade Kanten gab .... so vor 30 Jahren oder so....

---

30 Jahre, hat man da nicht noch die Zeichnungen in Stein gemeisselt?

Zurück zum Thema.

Importierte Teile sind von der Genauigkeit her nicht über alle
Zweifel erhaben. Kann schon mal Ärger geben, wie oben beschrieben.
Aber frag deinen "Lieferanten" mal an, was für Formate er alles
liefern kann. Dann soll er die diese Varianten zustellen, und du
probierst aus, was am besten funzt und dann einigt ihr euch auf diesen
Standart beim Austausch von Daten.
Kann aber immer noch Parasolid empfehlen, was leider nicht jedes
CAD hat.

------------------
( Um an die Quelle zu kommen, muss man gegen den Strom schwimmen  )

OM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,
ich habe eine 64MB IGES Datei.
Soweit ich das erkennen kann sind da Einzelteile und Baugruppen drin.

Jetzt ist mir mein SWX nach 20-Minuten abgestürtzt.
Einige ETs und BGs sind schon als SWX-Teile vorhanden.

Wie kann ich bei einem erneuten importieren festlegen, dass schon vorhandene Dateien nicht noch mal umgewandelt werden?

Devastator

Edit1: Habe nicht die Möglichkeit die Datei in mehreren Brocken zu erhalten.
------------------
Management ist,
wenn 10 Leute für das bezahlt werden,
was 5 billiger tun könnten,
wenn sie nur zu dritt sind
und davon 2 krank sind.

[Diese Nachricht wurde von Devastator am 10. Feb. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ultraschaller, hallo Devastor,

IGES ist IMHO leider die am schlechtesten funktionierende Schnittstelle, die dazu auch noch das größte Datenvolumen erzeugt. Ihr solltet versuchen die Daten in einem anderen Format zu bekommen, nahezu alles andere ist besser.

Leider ist mir keine Möglichkeit bekannt, eine weitere Umwandlung zu verhindern, wenn SWX abgestürzt ist.

Viele Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Devastator: Große Importdateien erzeugen einen sehr großen SW-Prozeß im Windows. Wenn Du immer abstürzt kannst Du noch den /3GB-Schalter in det Boot.ini ausprobieren oder WindowsXP64 auf einem entsprechenden Rechner nehmen... Daß die Teile nicht noch einmal angelegt werden im nächsten Versuch geht wohl nicht. Oder Du läßt es Dir in kleineren Häppchen schicken.

------------------
Lutz Federbusch
Mein Gästebuch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ultraschaller,

versuche doch die Iges Daten bevor Du sie in Solid Works Importierst durch einen Konverter (z.B. 3D Evolution) zu Jagen und dann als Parasolid oder Step auszuschreiben. Auch könnte ich Dir Rhino an Herz legen.

Wir konvertieren des öfteren auf diesem Weg Iges Daten die nicht so "TOLL"   sind nach Solid Works oder andere CAD Systeme.

------------------
MfG
Christian Gehrig
www.konstruktionsbuero.de
www.cad-datentausch.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
