Thema: Helix mit nicht konstantem Verjüngungswinkel (1280 mal gelesen)
|
TokiP
Mitglied
Maschinenbaustudent
   Beiträge: 4
Registriert: 31.01.2006
|
erstellt am: 31. Jan. 2006 14:40  <-- editieren / zitieren -->   Unities abgeben:

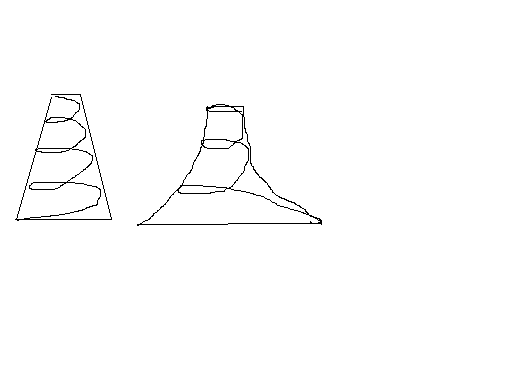

Hallo zusammen, ich versuche gerade eine feder zu erstellen die verjüngt ist. Jedoch nicht konstant. Ich habe ein Bild hochgeladen damit meine Frage besser verständlich ist. Hab es im Paint schnell gemalt also bitte nicht über meine Zeichenkünste schimpfen
Die linke Feder bekomme ich hin, die hat ne konstante verjüngung.
Die rechte Feder wäre mein wunsch. Hat jemand ein Tipp.
Danke im voraus.
Toki Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
