Autor Thema:  LP-Layout mittels Funktion Verstärkungsrippe (351 mal gelesen)
hico
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hico an!   Senden Sie eine Private Message an hico  Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 30. Jan. 2006 17:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Solidworker!

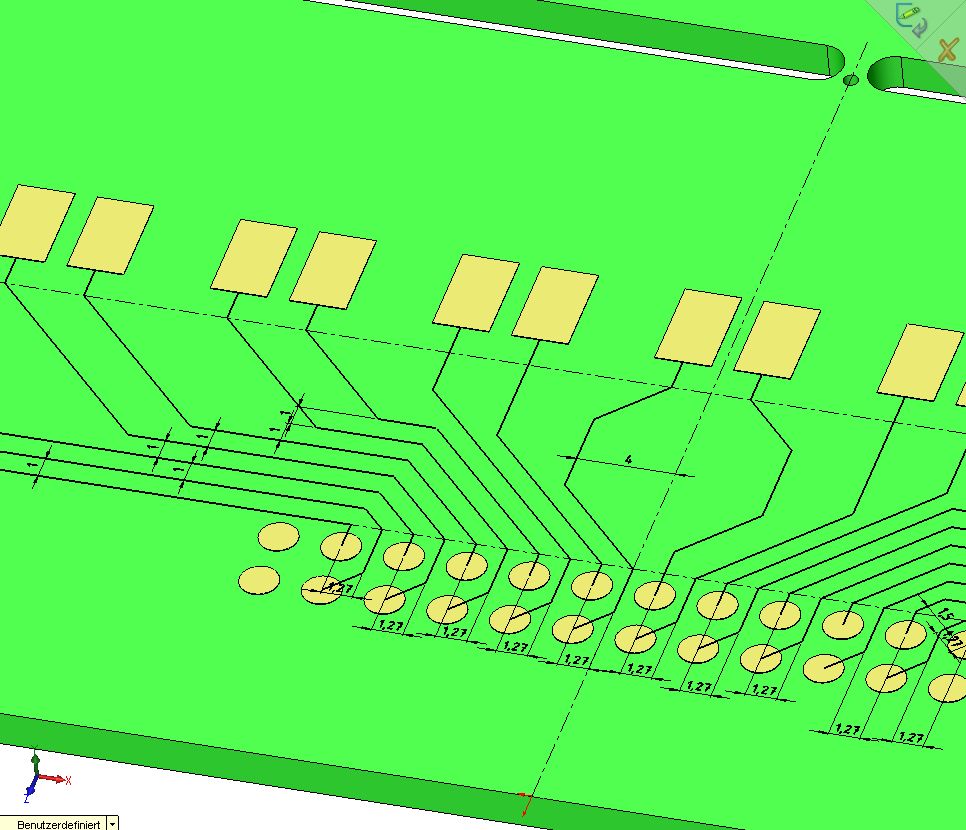

Gibt es noch eine elegantere Lösung für das Erzeugen von kleineren Layouts als die Austragung der Leiterbahnen mittels Verstärkungsrippen?

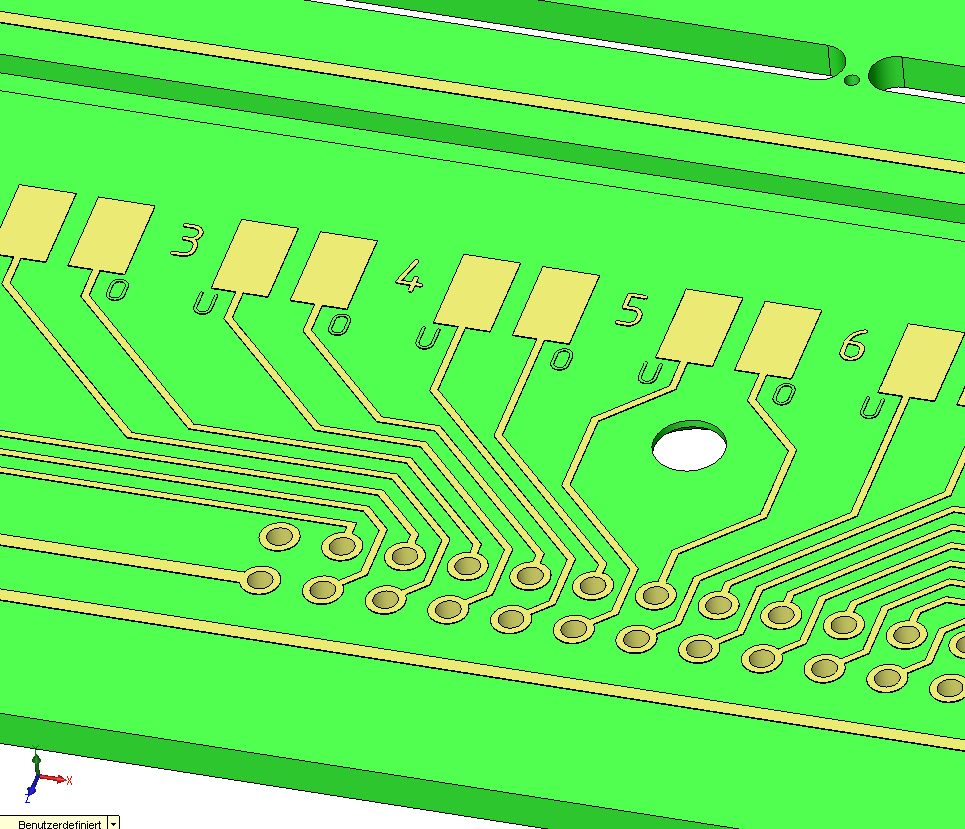

Mal abgesehen von optionalen Zusatzanwendungen. Als Vorteil sehe ich, dass man in EINER Skizze alle Leiterbahnen gleicher Breite zeichnen kann (Linien sogar bis ins Zentrum von zuvor erstellten Bohrungen) und diese anschliessend mit der Funktion "Verstärkungsrippe" mittig austrägt.
Gibt es ähnliche Erfahrungen bei Euch?

Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cad manu
Mitglied
Technische Zeichnerin / Konstrukteurin


Sehen Sie sich das Profil von cad manu an!   Senden Sie eine Private Message an cad manu  Schreiben Sie einen Gästebucheintrag für cad manu

Beiträge: 799
Registriert: 01.09.2004

IntelCore i9-14900K
3,2 GHz-64 GB RAM
NVIDIA RTX A5000
SolidWorks 2022 Pro x64 SP5.0
Windows 11 Pro 23H2
DraftSight 2022 x64
VariCAD Viewer 202*

erstellt am: 31. Jan. 2006 08:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

Moin moin Hilmar,

also ich find das sieht doch super aus ...
Schon allein auf die Idee der Verstärkungsrippen zu kommen
Hut ab, ist eigentlich eine geniale Lösung.

Ich denke, da hast Du schon das Optimum, was SWX bietet ausgeschöpft.

Sowas hab ich sonst auch nur bei
LP-Layout-Spezial-Software gesehen.

Also von mir gibt`s für die Idee der Rippen
10Ü`s
jaja und das auch obwohl ich das nie bräuchte
aber weils Spitze ist.

------------------
Gruß cad manu
von ole

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 31. Jan. 2006 09:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

Hallo Hilmar,

ich schließe mich der manu an. Ein klasse Idee, 10U4U. Ich ärgere mich immer wieder darüber, daß SWXSolidWorks kein dünnes Feature mit mehreren Skizzenelementen kann. Aber über Rippe geht das ja doch.

Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hico
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hico an!   Senden Sie eine Private Message an hico  Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 31. Jan. 2006 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo manu, hallo Michael!

Ja das mit dem Austragen von mehreren voneinander getrennten Skizzenlinien in einem Feature war mir bis dahin auch ein Dorn im Auge.
Dies ist immerhin ein workaround.

Was mir in diesem Zusammenhang auch fehlt ist eine Funktion, mit der man 2D oder 3D Skizzenlinien eine Dicke zuweisen kann, also quasi als Ersatz für das umständliche Austragen eines Kreises entlang eines Pfades. Mit dieser Funktion könnte man auf sehr einfache Weise Leitungen erzeugen. Warum muss das so aufwändig und rechenintensiv sein? Geht doch in 3D-Max auch ganz einfach... Eigentlich Fragen für die SWXSolidWorks-Entwickler.

Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bernd Knab
Mitglied



Sehen Sie sich das Profil von Bernd Knab an!   Senden Sie eine Private Message an Bernd Knab  Schreiben Sie einen Gästebucheintrag für Bernd Knab

Beiträge: 373
Registriert: 16.01.2001

SWX 2020 SP5.0

erstellt am: 01. Feb. 2006 12:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hico 10 Unities + Antwort hilfreich

Hallo Hilmar,

in SWXSolidWorks 2006 kann man über das Linienmenu Skizzenlinien Dicke und Farbe zuordnen.
Es ist auch möglich, einer ganzen Skizze die Linien über das Linienmenu umzuändern.
Ich glaube aber, daß deine Lösung besser zum Steuern ist, da ich den Skizzenlinien nur die vordefinierten Breiten zuordnen kann und keine Zahlenwerte.

Gruß Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hico
Mitglied
Konstrukteur


Sehen Sie sich das Profil von hico an!   Senden Sie eine Private Message an hico  Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 02. Feb. 2006 11:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Bernd!

Wenn man Skizzenlinien eine Dicke zuweist, dann hilft einem das jedoch relativ wenig bei der Modellierung von vereinfachten Leitungen oder Schläuchen, wofür ich dieses "Feature" der Dickenzuweisung von 3D-Splines benutzen würde. Skizzenlinien überdecken sich darüber hinaus bei Zeichnungsableitungen nicht sondern durchdringen sich gegenseitig, was optisch gesehen ein enormes "Leitungswirrwar" zur Folge hat.

Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
