Thema: Stanzblech aus Leitkurven modellieren/verformen ?! (307 mal gelesen)
|
CADesign
Mitglied
IT Manager CAD/CAE
   Beiträge: 247
Registriert: 26.07.2001
|
erstellt am: 21. Dez. 2005 12:43  <-- editieren / zitieren -->   Unities abgeben:

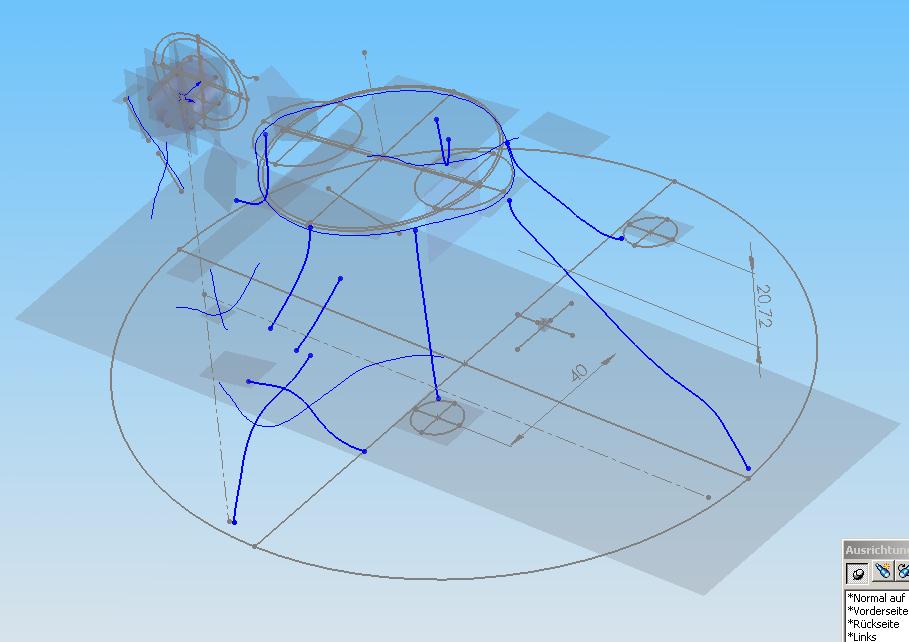

Hallo Forum,  habe hier ein Federbein Stanzblech (2,5mm) und wollte den wie auf dem Foto diesen modellieren und verformen. (Messungen aus Koordinatenmessmaschine) 1. Ausforung: Leider nimmt SW bei Ausformung nicht alle anliegenden Leitlinien mit warum? (Fehlermeldung nicht nachvollziehbar)  2. Verformen: wie kann ich die Einbuchtungen mittels Kurven verformen, komme mit den Features noch nicht zurecht.  vielen Dank im voraus...Mischa  ------------------
Konstruktionsbüro CADesign . www.3D-CADesign.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CADesign
Mitglied
IT Manager CAD/CAE
Beiträge: 247
Registriert: 26.07.2001 CREO Parametric/Simulate 3.0 (M110)
Intergraph Smartplant P&ID/3D 2011R1/2014R1
MicroStation V8i/CONNECT, J/PDS V7-V12
Navisworks Simulate/Manage 2016
Speedikon J/V8i
IKN SuCAD+ 4.03
Lisega LICAD 9.5
TEKLA Structures 22.0
Mathcad Prime 3.1
SolidWorks 2016
Inventor 2016
AutoCAD Mechanical 2016
auf Win.7 Enterprise 64bit
HP: Intel XEON CPU E5-1620
3,60GHz (4x2CPU), 32GB RAM
GK: NVIDIA Quadro 4000
|
erstellt am: 21. Dez. 2005 12:44 <-- editieren / zitieren --> Unities abgeben:
|
Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte
Beiträge: 2125
Registriert: 09.02.2004
|
erstellt am: 21. Dez. 2005 13:04 <-- editieren / zitieren --> Unities abgeben: Nur für CADesign

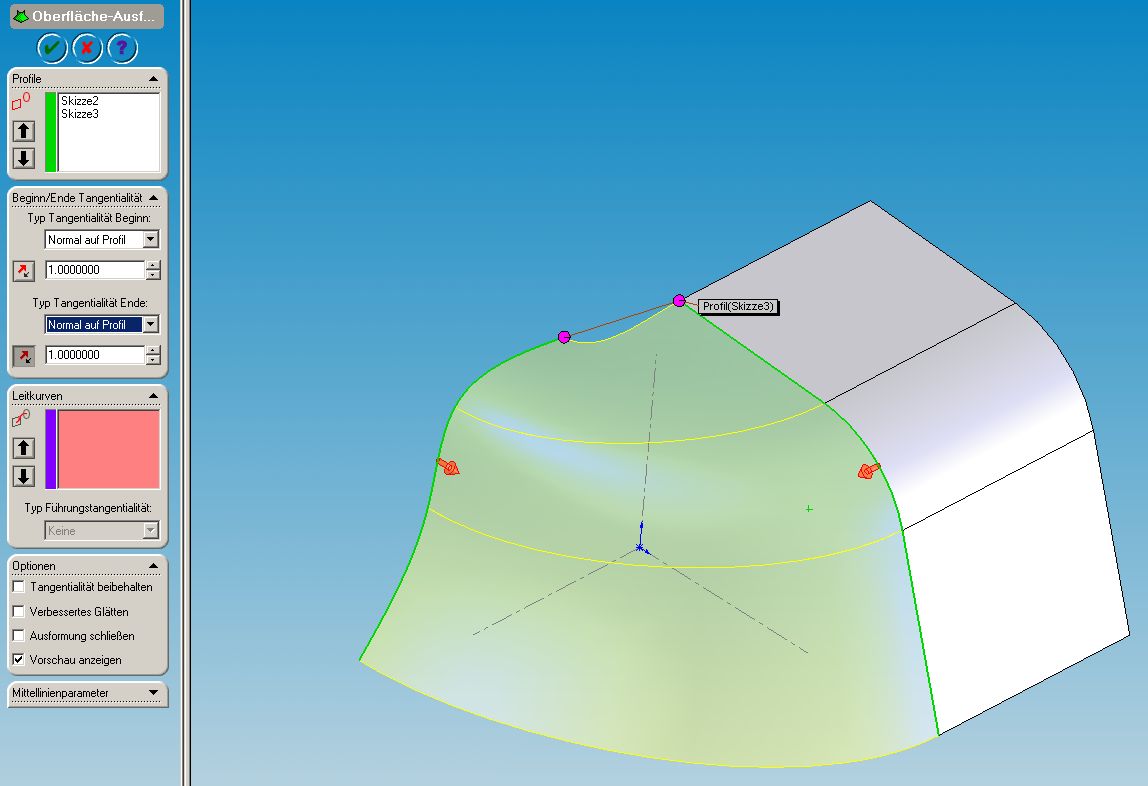

Die Linien in der Mitte (= Spiegelachse) solltest Du als Oberfläche linear austragen. Dann hast Du die Möglichkeit die Bedingung "Normal auf Profil" zu wählen. Alles was dann übersteht kannst Du wegtrimmen. Dann den Oberflächenkörper spiegeln. Durch dieses "Normal auf" solltet jetzt kein (kaum) Knick in der Fläche sein. ------------------
Gruß, der Teddibaer Besucht mich doch mal ...
----------------
Es gibt nichts Gutes, ausser man tut es  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CADesign
Mitglied
IT Manager CAD/CAE
Beiträge: 247
Registriert: 26.07.2001 CREO Parametric/Simulate 3.0 (M110)
Intergraph Smartplant P&ID/3D 2011R1/2014R1
MicroStation V8i/CONNECT, J/PDS V7-V12
Navisworks Simulate/Manage 2016
Speedikon J/V8i
IKN SuCAD+ 4.03
Lisega LICAD 9.5
TEKLA Structures 22.0
Mathcad Prime 3.1
SolidWorks 2016
Inventor 2016
AutoCAD Mechanical 2016
auf Win.7 Enterprise 64bit
HP: Intel XEON CPU E5-1620
3,60GHz (4x2CPU), 32GB RAM
GK: NVIDIA Quadro 4000
|
erstellt am: 21. Dez. 2005 13:21 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Teddibaer:
Die Linien in der Mitte (= Spiegelachse) solltest Du als Oberfläche linear austragen. Dann hast Du die Möglichkeit die Bedingung "Normal auf Profil" zu wählen.
Alles was dann übersteht kannst Du wegtrimmen. Dann den Oberflächenkörper spiegeln. Durch dieses "Normal auf" solltet jetzt kein (kaum) Knick in der Fläche sein.
Hallo Teddibaer, Leitlinien in der Mitte mit Oberfäche linear austragen Feature verwenden ??? Das geht nicht. Oder wie meinst du das konkret!?
Wie verwendet man in dem Fall "Verformen" ...Mischa ------------------
Konstruktionsbüro CADesign . www.3D-CADesign.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Teddibaer
Ehrenmitglied V.I.P. h.c.
Struktur-Experte
Beiträge: 2125
Registriert: 09.02.2004
|
erstellt am: 21. Dez. 2005 13:41 <-- editieren / zitieren --> Unities abgeben: Nur für CADesign

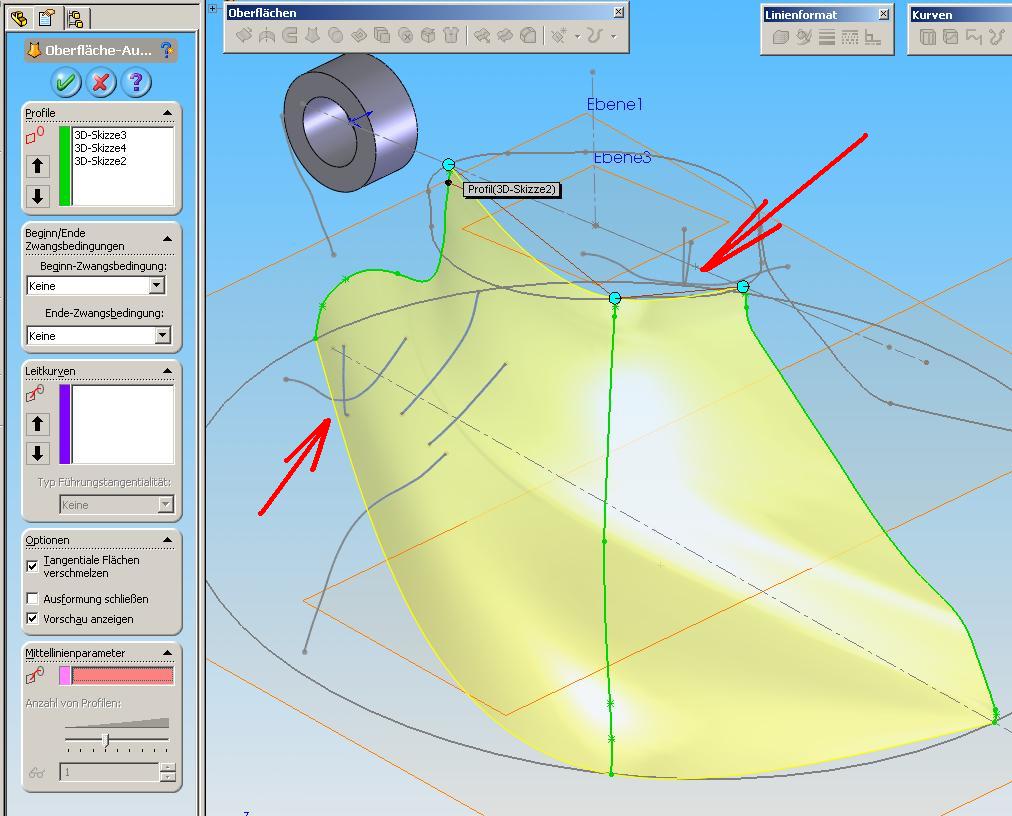

Ähnlich wie beim "Feature-Linear austragen" gibt es auch bei den Oberflächen "Linear Austragen. Diese Normal auf Profil (und Normal auf Spiegelebene) ist nur die Randbedingung für die Ausformung später. Im Anhang ganz simpel nachmodelliert ------------------
