Thema: verkürztes Mittelkreuz (2149 mal gelesen)
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
   Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 09. Dez. 2005 15:33  <-- editieren / zitieren -->   Unities abgeben:

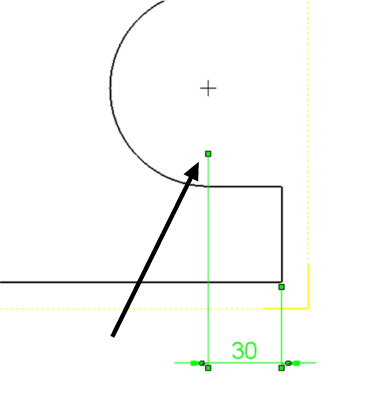

Hat schon jemand versucht ein verkürztes Mittelkreuz zu beamssen? Die Werkstatt wird uns den Kopf abreissen wenn wir solche Zeichnungen liefern..... Kann man das durch eine Option ändern, dass die Masshilfslinie trotz des verkürzten Mittelkreuzes richtig dargestellt wird? ------------------
(  Um an die Quelle zu kommen, muss man gegen den Strom schwimmen ) OM Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gerhardt
Mitglied
Dipl.-Ing. (FH)
Beiträge: 104
Registriert: 06.10.2003 SWX 2007 SP3.0
P4 4Ghz
2GB Ram
ATI Fire GL3100
|
erstellt am: 09. Dez. 2005 15:57 <-- editieren / zitieren --> Unities abgeben: Nur für Oberli Mike
Ich vermute mal, das Deine Mittenkreuze einfach zu groß sind. Du siehst den Anfang einer Strichpunktlinie. Als nächstes müßte ein Punkt kommen der aber nicht drauf ist, weil die Begrenzung für das Mittenkreuz erreicht ist. Wenn Du Dein Maß nach oben ziehst, dann müßte Du irgendwann den Beginn Deiner zweiten Maßhilfslinie sehen. Probier mal die Linienarrt für das Mittenkreuz zu ändern. Vielleicht hilft es ja schon.
------------------
Munter bleiben
Peter Irren ist menschlich. Aber wenn man richtig Mist bauen will, braucht man einen Computer.
(Dan Rather)
Dulce bellum inexpertis (Erasmus)
akt. Pratchett: Die Nachtwächter
Ab jetzt wird gebloggt! [Diese Nachricht wurde von gerhardt am 17. Dez. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 09. Dez. 2005 16:07 <-- editieren / zitieren --> Unities abgeben:
Hallo Gerhardt, SolidWorks macht das Mittelkreuz standardmässid auf eine bestimmte Grösse. Und auf dieser Grösse wird auch das Mass angehängt. Wenn man nun die Option "Verlängerte Linien" beim Mittelkreuz deaktiviert, wird das Mittelkreuz zwar schön klein, dafür die Masszuordnung nicht mehr möglich. Sehr häufig gibt es Siutationen wo man das Mittelkreuz nicht in der Standardgrösse von SWX  darstellen kann, da irgendwo das Zeichnungsblatt sein Ende erreicht. Die Linienzuordnung ist i.O. ------------------
( Um an die Quelle zu kommen, muss man gegen den Strom schwimmen ) OM Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
snuff
Mitglied
Maschinenbautechniker
Beiträge: 57
Registriert: 17.10.2005 SWX 2006 Sp5.1
SWX 2007 Sp1.0
Windows XP
DUO CORE2 2,67 GHz
NVIDIA Quadro FX3500
|
erstellt am: 09. Dez. 2005 16:10 <-- editieren / zitieren --> Unities abgeben: Nur für Oberli Mike
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 09. Dez. 2005 16:26 <-- editieren / zitieren --> Unities abgeben:
|
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 09. Dez. 2005 17:08 <-- editieren / zitieren --> Unities abgeben: Nur für Oberli Mike
Das Problem ist nicht ganz unbekannt. Ich habe mir jetzt angewöhnt erst zu bemaßen und anschließend die Mittellinien und Mittelkreuze zu setzen. So führt er die Bemaßung bis zum Mittelpunkt der Rundung. Wenn's nachträglich auch noch gehen muß, zum Bemaßen den Filter nur auf Körperkanten und -Ecken setzen, dann ignoriert er die Mittellinien. Grüße von Günter und ein schönes WE Gerade noch eingefallen : Die Anzahl der ungesteuerten Maße reduziert sich dadurch erheblich. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 10. Dez. 2005 16:08 <-- editieren / zitieren --> Unities abgeben: Nur für Oberli Mike
Hallo Oberli Mike, bei uns ist es eine Regel (fast) keine Mittelkreuze zu vermassen.Ist gibt Situationen, wo es nicht anders geht. Aber grundsätzlich nicht. Vorteil: Das Maß hängt nicht am Fadenkreuz sondern an der Geometrie. Bei Erstellung von Variantenkonstruktion (Modell und Zeichnung als Vorlage nutzen) geschieht es recht häufig, das die Mittelkreuze Ihren Bezug verlieren und standardmäßig Bronze werden sowie damit auch die Maße (heißt dann meistens neu machen). Im anderen Fall geschieht dies sehr viel seltener (hängt aber von der die Art die Änderung/Variante ab). MFG Robert Hess. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter
Beiträge: 3864
Registriert: 29.09.2004 SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
|
erstellt am: 14. Dez. 2005 14:01 <-- editieren / zitieren --> Unities abgeben:
Muss das ganz nach meinem Weihnachtsurlaub (seit diesem Montag) mal in SWX2006 ausprobieren. Da kann man ja ein fiktives Mittelkreuz erzeugen, welches nicht an der effektiven stelle platziert ist, und trotzdem einen korrekten Wert liefert wenn man ein Mass darauf setzt. Hoffe dass es da von Anfang an richtig ist, und nicht die Masshilfslinie gezogen werden muss. ------------------
( Um an die Quelle zu kommen, muss man gegen den Strom schwimmen ) OM Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
